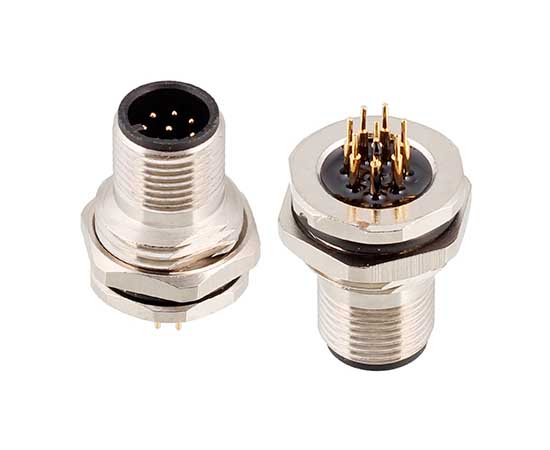

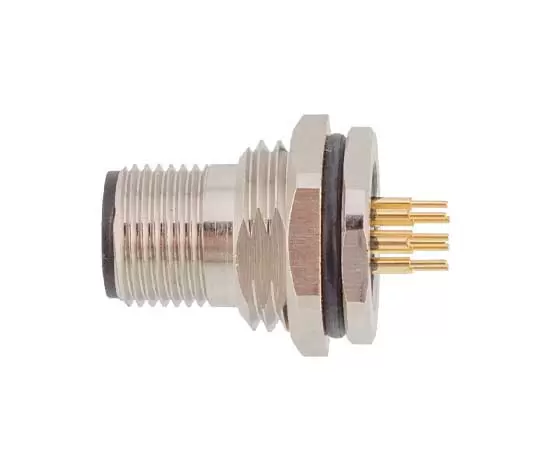

Главная / Продукты / Круговой разъем / M12 / Задняя гнезда / Гнездо M12 с задним креплением (печатная плата)
Задняя гнезда
Разъем европейского стандарта: серия M12
Тип конструкции: Гнездо с задним креплением
Метод подключения: печатная плата
Тип штифта: Мужской
Количество контактов: 2, 3, 4, 5, 6, 8, 12, 17 контактов
Экранированный: Нет
Сертификация: CE,RoHS,UL
Стандарт: МЭК 61076-2-101
-
Булавки:2-контактный А-код 3-контактный А-код 4-контактный А-код 4-контактный B-код 4-контактный D-код 5-контактный А-код 5-контактный B-код 5-контактный D-код 6-контактный А-код 8-контактный A-код 12-контактный А-код 17-контактный А-код 3-контактный C-код 4-контактный C-код 5-контактный C-код 6-контактный C-код
-
Размер винта: PG9:
-
Кодекс продавца:
M12-P2A-GPFP9
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь никелированная/Цинковый сплав никелированный/ПА |
| Материал изолятора: | ПА/ТПУ |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Стандарт исполнения： | МЭК 61076-2-101 |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M12
Электрическая схема

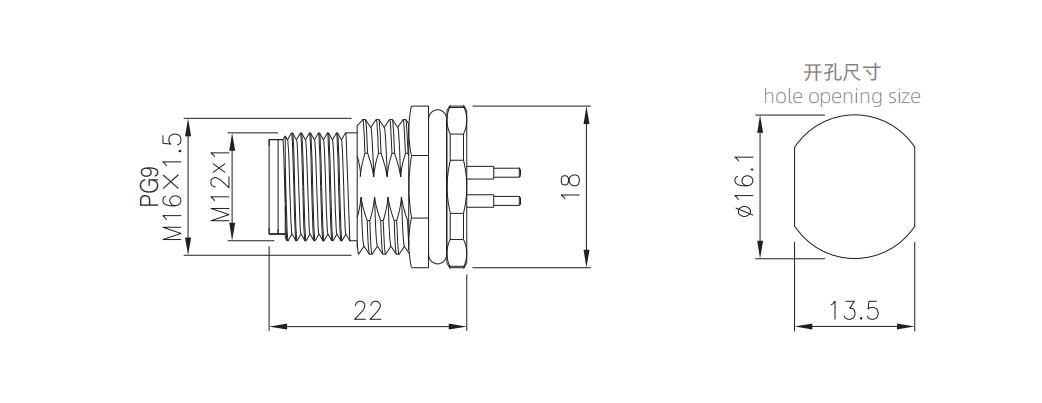

ЧЕРТЕЖ РАЗМЕРОВ
РАСПОЛОЖЕНИЕ ШТЫРЕЙ ПЕЧАТНОЙ ПЛАТЫ M12
Заказ продукции
| Название продукта | Размер винта: M16x1.5 | Размер винта: PG9 | Булавки | 3D-загрузка | 2D-загрузка |
| Гнездо M12 с задним креплением (печатная плата) | М12-П2А-ГПФМ16 | М12-П2А-ГПФП9 | 2А | ||
| Гнездо M12 с задним креплением (печатная плата) | М12-П3А-ГПФМ16 | M12-P3A- GPFP9 | 3А | ||
| Гнездо M12 с задним креплением (печатная плата) | М12-П3С-ГПФМ16 | M12-P3C- GPFP9 | 3С | ||
| Гнездо M12 с задним креплением (печатная плата) | М12-П4А-ГПФМ16 | M12-P4A- GPFP9 | 4А | ||
| Гнездо M12 с задним креплением (печатная плата) | М12-П4Б-ГПФМ16 | M12-P4B- GPFP9 | 4Б | ||
| Гнездо M12 с задним креплением (печатная плата) | M12-P4C- GPFM16 | M12-P4C- GPFP9 | 4С | ||
| Гнездо M12 с задним креплением (печатная плата) | М12-П4Д-ГПФМ16 | M12-P4D- GPFP9 | 4D | ||
| Гнездо M12 с задним креплением (печатная плата) | М12-П5А-ГПФМ16 | M12-P5A- GPFP9 | 5А | ||
| Гнездо M12 с задним креплением (печатная плата) | М12-П5Б-ГПФМ16 | M12-P5B- GPFP9 | 5Б | ||
| Гнездо M12 с задним креплением (печатная плата) | М12-П5С-ГПФМ16 | M12-P5C- GPFP9 | 5С | ||
| Гнездо M12 с задним креплением (печатная плата) | M12-P5D- GPFM16 | M12-P5D- GPFP9 | 5D | ||
| Гнездо M12 с задним креплением (печатная плата) | М12-П6А-ГПФМ16 | M12-P6A- GPFP9 | 6А | ||
| Гнездо M12 с задним креплением (печатная плата) | М12-П6С-ГПФМ16 | M12-P6C- GPFP9 | 6С | ||
| Гнездо M12 с задним креплением (печатная плата) | М12-П8А-ГПФМ16 | M12-P8 A- GPFP9 | 8А | ||
| Гнездо M12 с задним креплением (печатная плата) | М12-П12А-ГПФМ16 | M12-P12A- GPFP9 | 12А | ||
| Гнездо M12 с задним креплением (печатная плата) | М12-П17А-ГПФМ16 | M12-P17A- GPFP9 | 17А |
