M12 Мужской задний монтаж гнезда припой винт M16*1.5/PG9

Главная / Продукты / Круговой разъем / M12 / Задняя гнезда / M12 Мужской задний монтаж гнезда припой винт M16*1.5/PG9 экранированный

ПРОДУКТОВЫЙ ЦЕНТР

Задняя гнезда

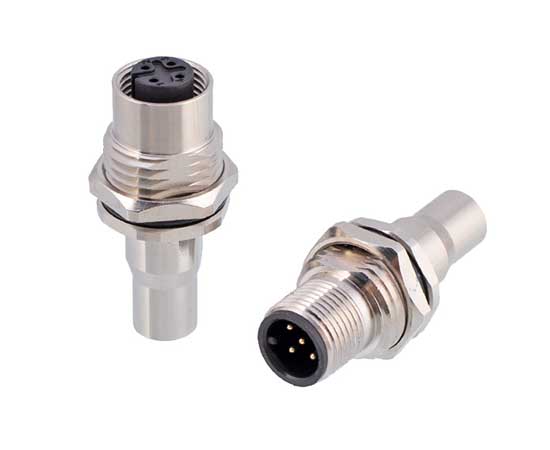

M12 Мужской задний монтаж гнезда припой винт M16*1.5/PG9 экранированный

M12 Мужской задний монтаж гнезда припой винт M16*1.5/PG9 экранированный

Разъем европейского стандарта: серия M12

Тип конструкции: Гнездо с задним креплением

Метод соединения: Пайка

Тип штифта: Мужской

Количество контактов: 2, 3, 4, 5, 6, 8, 12, 17 контактов

Экранированный: Да

Сертификация: CE,RoHS,UL

Стандарт: МЭК 61076-2-101

Булавки:
2-контактный А-код 3-контактный А-код 4-контактный А-код 4-контактный D-код 5-контактный А-код 5-контактный B-код 5-контактный D-код 6-контактный А-код 8-контактный A-код 12-контактный А-код 17-контактный А-код
Размер винта: M16:
М16
Кодекс продавца:
M12-P2A-GWFM16-PBG

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный/ПА
Материал изолятора:	ПА/ТПУ
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Стандарт исполнения：	МЭК 61076-2-101

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M12

Электрическая схема

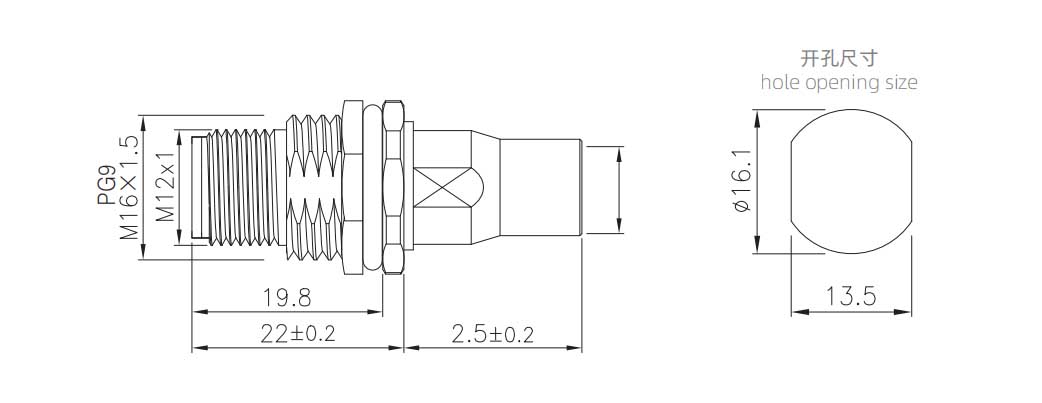

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Размер винта: M16*1.5	Булавки	3D-загрузка	2D-загрузка
M12 Мужской разъем для заднего монтажа, экранированный припоем	М12-П2А-ГВФМ16-ПБГ	2А
M12 Мужской разъем для заднего монтажа, экранированный припоем	М12-П3А-ГВФМ16-ПБГ	3А
M12 Мужской разъем для заднего монтажа, экранированный припоем	М12-П4А-ГВФМ16-ПБГ	4А
M12 Мужской разъем для заднего монтажа, экранированный припоем	М12-П4Д-ГВФМ16-ПБГ	4D
M12 Мужской разъем для заднего монтажа, экранированный припоем	М12-П5А-ГВФМ16-ПБГ	5А
M12 Мужской разъем для заднего монтажа, экранированный припоем	М12-П5Б-ГВФМ16-ПБГ	5Б
M12 Мужской разъем для заднего монтажа, экранированный припоем	М12-П5Д-ГВФМ16-ПБГ	5D
M12 Мужской разъем для заднего монтажа, экранированный припоем	М12-П6А-ГВФМ16-ПБГ	6А
M12 Мужской разъем для заднего монтажа, экранированный припоем	М12-П8А-ГВФМ16-ПБГ	8А
M12 Мужской разъем для заднего монтажа, экранированный припоем	М12-П12А-ГВФМ16-ПБГ	12А
M12 Мужской разъем для заднего монтажа, экранированный припоем	М12-П17А-ГВФМ16-ПБГ	17А
