Гнездо M12 с задним креплением (пайка, винт M12*1)

Гнездо M12 с задним креплением (пайка, винт M12*1)

Разъем европейского стандарта: серия M12

Тип конструкции: Гнездо с задним креплением

Метод соединения: Пайка

Тип штифта: Мужской

Количество контактов: 2, 3, 4, 5, 6, 8, 12, 17 контактов

Экранированный: Нет

Длина кабеля: 10 см/20 см/30 см (настраивается)

Сертификация: CE,RoHS,UL

Стандарт: МЭК 61076-2-101

Булавки:
2-контактный А-код 3-контактный А-код 4-контактный А-код 4-контактный B-код 4-контактный D-код 5-контактный А-код 5-контактный B-код 5-контактный D-код 6-контактный А-код 8-контактный A-код 12-контактный А-код 17-контактный А-код 3-контактный C-код 4-контактный C-код 5-контактный C-код 6-контактный C-код
Размер винта: M12:
М12
Кодекс продавца:
M12-P2A-GWFM12

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный/ПА
Материал изолятора:	ПА/ТПУ
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Стандарт исполнения：	МЭК 61076-2-101

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M12

Электрическая схема

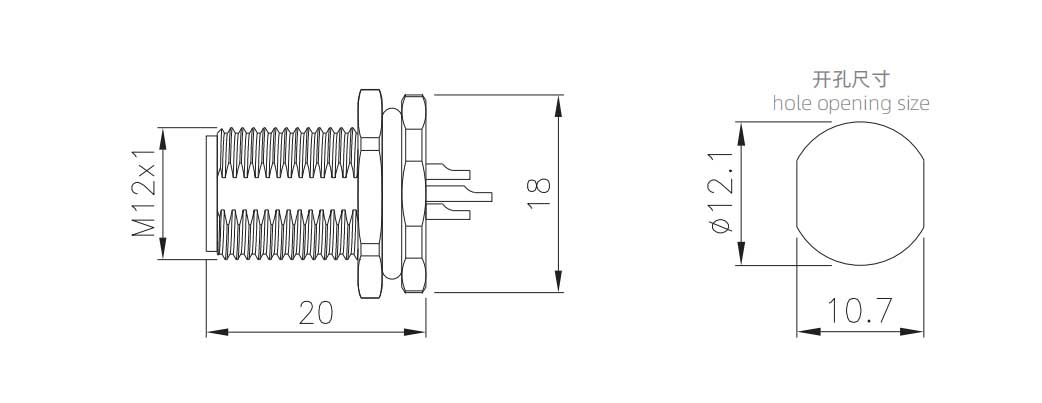

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Размер винта: M12	Булавки	3D-загрузка	2D-загрузка
Гнездо M12 с задним креплением (под пайку)	М12-П2А-ГВФМ12	2А
M12 Мужской разъем для заднего монтажа (пайка)	М12-П3А-ГВФМ12	3А
M12 Мужской разъем для заднего монтажа (пайка)	М12-P3C-GWFM12	3С
M12 Мужской разъем для заднего монтажа (пайка)	М12-П4А-ГВФМ12	4А
M12 Мужской разъем для заднего монтажа (пайка)	М12-П4Б-ГВФМ12	4Б
M12 Мужской разъем для заднего монтажа (пайка)	М12-P4C-GWFM12	4 С
M12 Мужской разъем для заднего монтажа (пайка)	М12-П4Д-ГВФМ12	4D
M12 Мужской разъем для заднего монтажа (пайка)	М12-П5А-ГВФМ12	5А
M12 Мужской разъем для заднего монтажа (пайка)	М12-П5Б-ГВФМ12	5Б
M12 Мужской разъем для заднего монтажа (пайка)	М12-П5С-ГВФМ12	5С
M12 Мужской разъем для заднего монтажа (пайка)	М12-П5Д-ГВФМ12	5D
M12 Мужской разъем для заднего монтажа (пайка)	М12-П6А-ГВФМ12	6А
M12 Мужской разъем для заднего монтажа (пайка)	М12-П6С-ГВФМ12	6С
M12 Мужской разъем для заднего монтажа (пайка)	М12-П8А-ГВФМ12	8А
M12 Мужской разъем для заднего монтажа (пайка)	М12-П12А-ГВФМ12	12А
M12 Мужской разъем для заднего монтажа (пайка)	М12-П17А-ГВФМ12	17А
