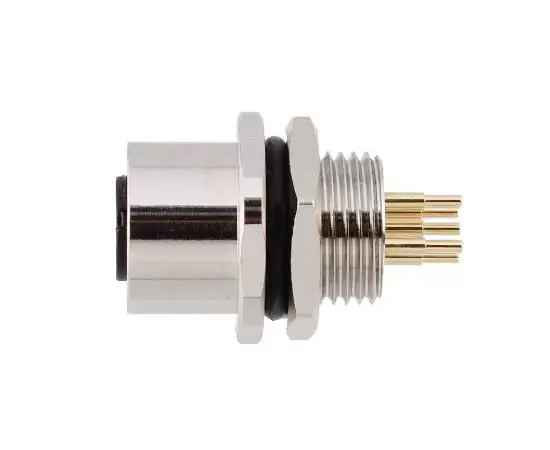

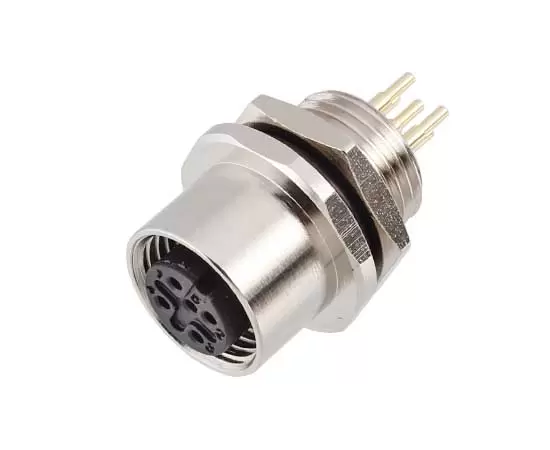

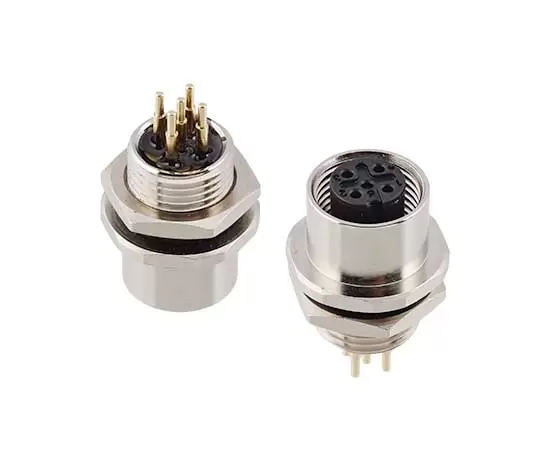

Главная / Продукты / Круговой разъем / M12 / Горпанед на переднем горе / Гнездо M12 с передним креплением (печатная плата, винт M16x1,5)
Горпанед на переднем горе
Разъем европейского стандарта: серия M12
Тип конструкции: Фронтальный разъем
Метод подключения: печатная плата
Тип штифта: женский
Количество контактов: 2, 3, 4, 5, 6, 8, 12, 17 контактов
Экранированный: Нет
Сертификация: CE,RoHS,UL
Стандарт: МЭК 61076-2-101
-
Булавки:2-контактный А-код 3-контактный А-код 4-контактный А-код 4-контактный B-код 4-контактный D-код 5-контактный А-код 5-контактный B-код 5-контактный D-код 6-контактный А-код 8-контактный A-код 12-контактный А-код 17-контактный А-код 3-контактный C-код 4-контактный C-код 5-контактный C-код 6-контактный C-код
-
Размер винта: M16:
-
Кодекс продавца:
M12-S2A-GPFM16
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь никелированная/Цинковый сплав никелированный/ПА |
| Материал изолятора: | ПА/ТПУ |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Стандарт исполнения： | МЭК 61076-2-101 |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M12
Электрическая схема

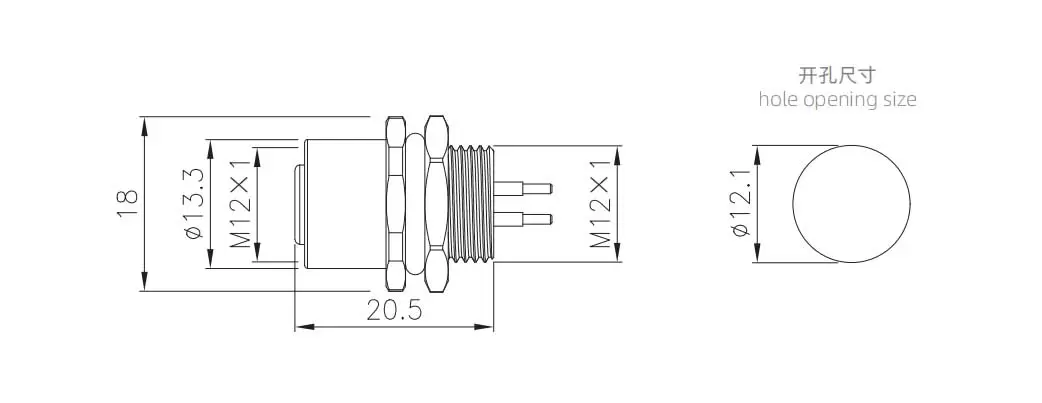

ЧЕРТЕЖ РАЗМЕРОВ
РАСПОЛОЖЕНИЕ ШТЫРЕЙ ПЕЧАТНОЙ ПЛАТЫ M12
Заказ продукции
| Название продукта | Размер винта: M16x1.5 | Булавки | 3D-загрузка | 2D-загрузка |
| Гнездо M12 для фронтального монтажа (печатная плата) | М12-С2А-ГПБМ16x1.5 | 2А | ||
| Гнездо M12 для фронтального монтажа (печатная плата) | М12-С3А- ГПБМ16x1.5 | 3А | ||
| Гнездо M12 для фронтального монтажа (печатная плата) | М12-С4А- ГПБМ16x1.5 | 4А | ||
| Гнездо M12 для фронтального монтажа (печатная плата) | М12-С4Б- ГПБМ16x1.5 | 4Б | ||
| Гнездо M12 для фронтального монтажа (печатная плата) | М12-С4Д- ГПБМ16x1.5 | 4D | ||
| Гнездо M12 для фронтального монтажа (печатная плата) | М12-С5А- ГПБМ16x1.5 | 5А | ||
| Гнездо M12 для фронтального монтажа (печатная плата) | М12-С5Б- ГПБМ16x1.5 | 5Б | ||
| Гнездо M12 для фронтального монтажа (печатная плата) | М12-С5Д- ГПБМ16x1.5 | 5D | ||
| Гнездо M12 для фронтального монтажа (печатная плата) | М12-С6А- ГПБМ16x1.5 | 6А | ||
| Гнездо M12 для фронтального монтажа (печатная плата) | М12-С8 А- ГПБМ16x1.5 | 8А | ||
| Гнездо M12 для фронтального монтажа (печатная плата) | М12-С12А- ГПБМ16x1.5 | 12А | ||
| Гнездо M12 для фронтального монтажа (печатная плата) | М12-С17А- ГПБМ16x1.5 | 17А | ||
| Гнездо M12 для фронтального монтажа (печатная плата) | М12-С3С-ГПБМ16x1.5 | 3С | ||
| Гнездо M12 для фронтального монтажа (печатная плата) | М12-С4С-ГПБМ16x1.5 | 4С | ||
| Гнездо M12 для фронтального монтажа (печатная плата) | М12-С5С-ГПБМ16x1.5 | 5С | ||
| Гнездо M12 для фронтального монтажа (печатная плата) | М12-С6С-ГПБМ16x1.5 | 6С |
