Главная / Продукты / Круговой разъем / M12 / Горпанед на переднем горе / Гнездо M12 для фронтального монтажа (пайка, винт M12*1)
Горпанед на переднем горе
Разъем европейского стандарта: серия M12
Тип конструкции: Фронтальный разъем
Метод соединения: Пайка
Тип штифта: женский
Количество контактов: 2, 3, 4, 5, 6, 8, 12, 17 контактов
Экранированный: Нет
Длина кабеля: 10 см/20 см/30 см (настраивается)
Сертификация: CE,RoHS,UL
Стандарт: МЭК 61076-2-101
-
Размер винта: M12x1:
-
Кодекс продавца:
M12-S2A-GWBM12
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь никелированная/Цинковый сплав никелированный/ПА |
| Материал изолятора: | ПА/ТПУ |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Стандарт исполнения： | МЭК 61076-2-101 |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M12
Электрическая схема

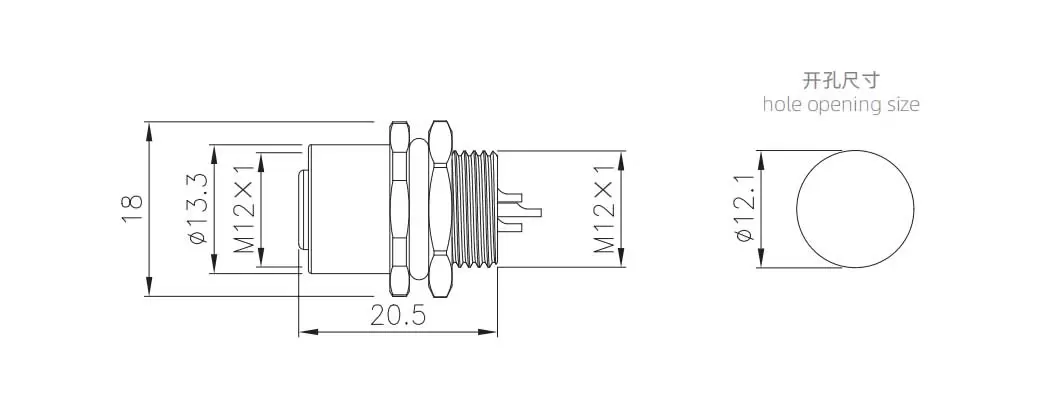

ЧЕРТЕЖ РАЗМЕРОВ
ОПРЕДЕЛЕНИЕ ПРОВОДА
Заказ продукции
| Название продукта | Размер винта: M12x1 | Булавки | 3D-загрузка | 2D-загрузка |
| Гнездо M12 для фронтального монтажа (под пайку) | М12-С2А-ГВБМ12 | 2А | ||
| Гнездо M12 для фронтального монтажа (под пайку) | М12-С3А-ГВБМ12 | 3А | ||
| Гнездо M12 для фронтального монтажа (под пайку) | М12-С4А-ГВБМ12 | 4А | ||
| Гнездо M12 для фронтального монтажа (под пайку) | М12-С4Б-ГВБМ12 | 4Б | ||
| Гнездо M12 для фронтального монтажа (под пайку) | М12-С4Д-ГВБМ12 | 4D | ||
| Гнездо M12 для фронтального монтажа (под пайку) | М12-С5А-ГВБМ12 | 5А | ||
| Гнездо M12 для фронтального монтажа (под пайку) | М12-С5Б-ГВБМ12 | 5Б | ||
| Гнездо M12 для фронтального монтажа (под пайку) | М12-С5Д-ГВБМ12 | 5D | ||
| Гнездо M12 для фронтального монтажа (под пайку) | М12-С6А-ГВБМ12 | 6А | ||
| Гнездо M12 для фронтального монтажа (под пайку) | М12-С8А-ГВБМ12 | 8А | ||
| Гнездо M12 для фронтального монтажа (под пайку) | М12-С12А-ГВБМ12 | 12А | ||
| Гнездо M12 для фронтального монтажа (под пайку) | М12-С17А-ГВБМ12 | 17А |
