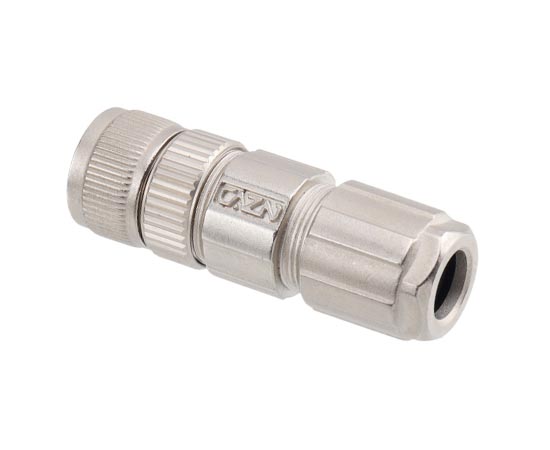

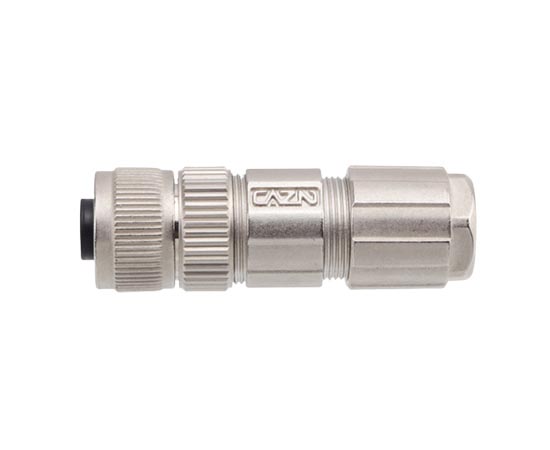

M12 Прямой гнездовой металлический разъем в сборе (под пайку)

M12 Прямой гнездовой металлический разъем в сборе (под пайку)

Европейский стандартный разъем серии M12

Тип конструкции: Металлическая сборная прямая заглушка

Тип штифта: гнездовой

Номер контакта: 2,3,4,5,6,8,12,17 Контакты

Метод соединения: Пайка

Экранированный: Да

Сертификация: CE,RoHS,UL

Стандарт: МЭК 61076-2-101

Булавки:
2-контактный А-код 3-контактный А-код 4-контактный А-код 4-контактный D-код 5-контактный А-код 5-контактный B-код 6-контактный А-код 8-контактный A-код 12-контактный А-код 17-контактный А-код
PG9:
PG9
Кодекс продавца:
M12-S2A-GWAP9

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунное никелирование/цинковый сплав никель/ПА
Материал изолятора:	ПА/ТПУ
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Стандарт исполнения：	МЭК 61076-2-101

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M12

Электрическая схема

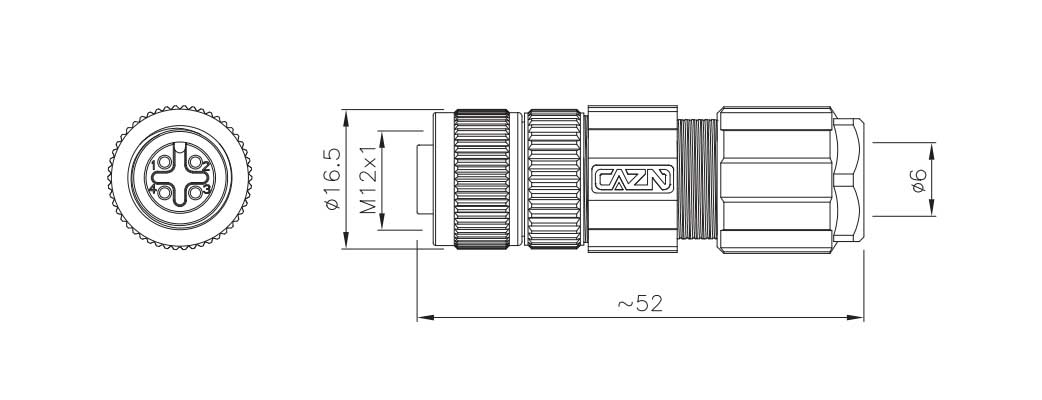

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Размер выходного отверстия-PG9	Булавки	3D-загрузка	2D-загрузка
M12 Прямой разъем с внутренней резьбой из металла в сборе	М12-С2А-ГВАП9	2А
M12 Прямой разъем с внутренней резьбой из металла в сборе	М12-С3А-ГВАП9	3А
M12 Прямой разъем с внутренней резьбой из металла в сборе	М12-С4А-ГВАП9	4А
M12 Прямой разъем с внутренней резьбой из металла в сборе	М12-С4Д-ГВАП9	4D
M12 Прямой разъем с внутренней резьбой из металла в сборе	М12-С5А-ГВАП9	5А
M12 Прямой разъем с внутренней резьбой из металла в сборе	М12-С5Б-ГВАП9	5Б
M12 Прямой разъем с внутренней резьбой из металла в сборе	М12-С6А-ГВАП9	6А
M12 Прямой разъем с внутренней резьбой из металла в сборе	М12-С8А-ГВАП9	8А
M12 Прямой разъем с внутренней резьбой из металла в сборе	М12-С12А-ГВАП9	12А
M12 Прямой разъем с внутренней резьбой из металла в сборе	М12-С17А-ГВАП9	17А
