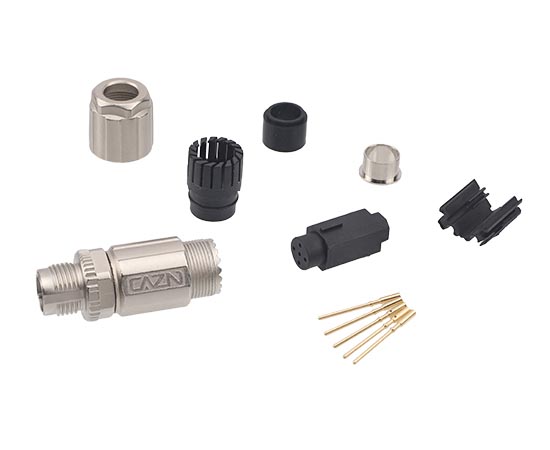

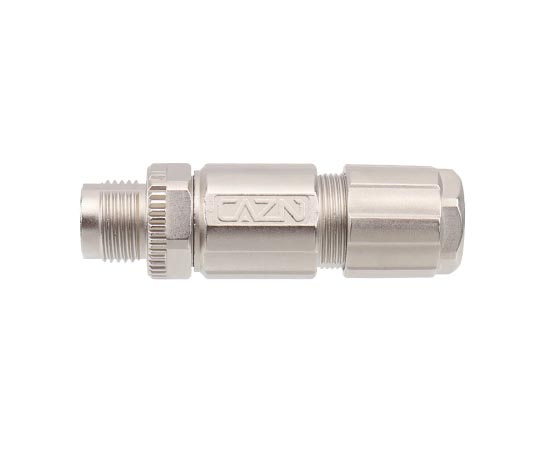

Прямой штекер M12, металлический, собранный (тип данных, обжимной)

Прямой штекер M12, металлический, собранный (тип данных, обжимной)

Европейский стандартный разъем серии M12

Тип конструкции: Металлическая сборная прямая заглушка

Тип штифта: Мужской тип

Количество контактов: 2,3,4,5 Контакты

Метод соединения: Обжим

Экранированный: Да

Сертификация: CE,RoHS,UL

Стандарт: МЭК 61076-2-101

Булавки:
4-контактный А-код 5-контактный А-код 4-контактный D-код 5-контактный B-код
PG9:
PG9
Кодекс продавца:
M12-P4A-GCAP9

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунное никелирование/цинковый сплав никель/ПА
Материал изолятора:	ПА/ТПУ
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Стандарт исполнения：	МЭК 61076-2-101

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M12

Электрическая схема

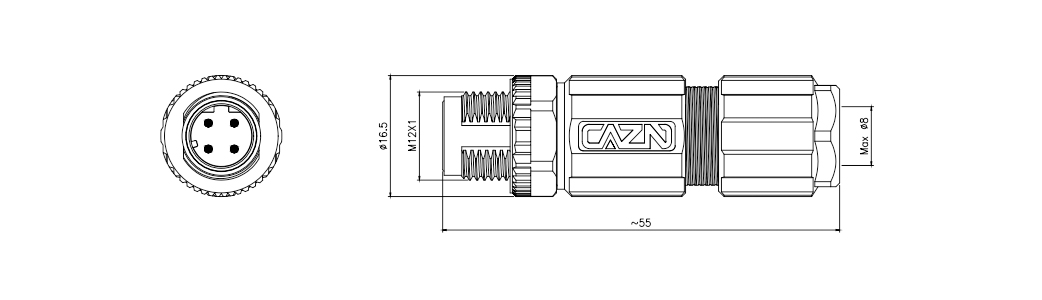

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Размер выходного отверстия-PG9	Булавки	3D-загрузка	2D-загрузка
Прямой штекер M12, металлический, собранный	М12-П4А-GCAP9	4А
Прямой штекер M12, металлический, собранный	М12-П5А-GCAP9	5А
Прямой штекер M12, металлический, собранный	М12-П4Д-GCAP9	4D
Прямой штекер M12, металлический, собранный	М12-P5B-GCAP9	5Б
