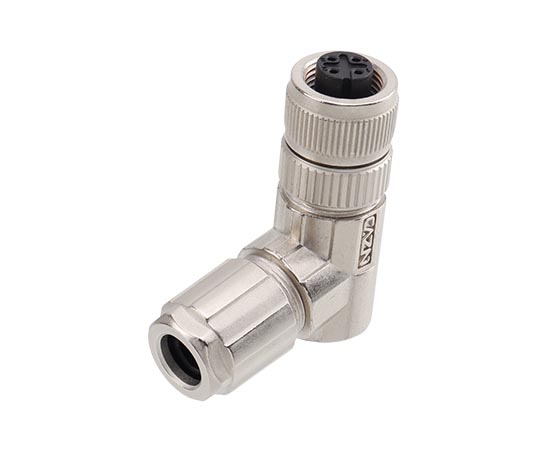

Главная / Продукты / Круговой разъем / M12 / Металлический сборка / Угловая розетка M12, металлическая, собранная (под пайку)

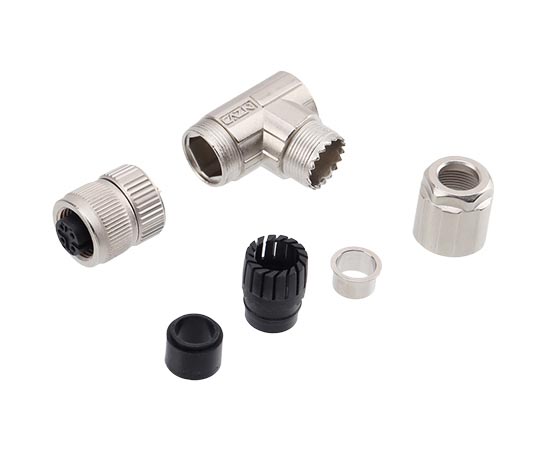

Металлический сборка
Разъем европейского стандарта: серия M12
Тип конструкции: Металлическая сборная изогнутая заглушка
Тип штифта: женский
Номер контакта: 2,3,4,5,6,8,12,17 Контакты
Метод соединения: Пайка
Экранированный: Да
Сертификация: CE,RoHS,UL
Стандарт: МЭК 61076-2-101
-
PG9:
-
Кодекс продавца:
M12-S2A-GWDP9
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунное никелирование/цинковый сплав никель/ПА |
| Материал изолятора: | ПА/ТПУ |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Стандарт исполнения： | МЭК 61076-2-101 |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M12
Электрическая схема

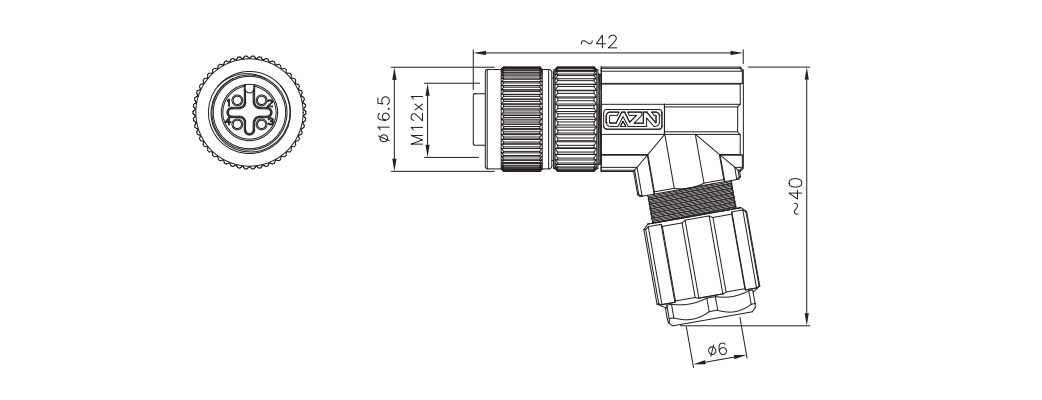

ЧЕРТЕЖ РАЗМЕРОВ
ОПРЕДЕЛЕНИЕ ПРОВОДА
Заказ продукции
| Название продукта | Размер выходного отверстия-PG9 | Булавки | 3D-загрузка | 2D-загрузка |
| Угловая металлическая розетка M12, собранная | М12-С2А-ГВДП9 | 2А | ||
| Угловая металлическая розетка M12, собранная | М12-С3А-ГВДП9 | 3А | ||
| Угловая металлическая розетка M12, собранная | М12-С4А-ГВДП9 | 4А | ||
| Угловая металлическая розетка M12, собранная | М12-С4Д-ГВДП9 | 4D | ||
| Угловая металлическая розетка M12, собранная | М12-С5А-ГВДП9 | 5А | ||
| Угловая металлическая розетка M12, собранная | М12-С5Б-ГВДП9 | 5Б | ||
| Угловая металлическая розетка M12, собранная | М12-С6А-ГВДП9 | 6А | ||
| Угловая металлическая розетка M12, собранная | М12-С8А-ГВДП9 | 8А | ||
| Угловая металлическая розетка M12, собранная | М12-С12А-ГВДП9 | 12А | ||
| Угловая металлическая розетка M12, собранная | М12-С17А-ГВДП9 | 17А |
Загрузки
| Каталог продукции | CAZN-Руководство по выбору продукции европейского стандарта |
| Руководство по разъему пропорционального клапана CAZN | Вид |
| Руководство по разъему датчика вибрации CAZN Zhengcheng | Вид |
| CAZN Zhengcheng — Руководство по выбору для тяжелых условий эксплуатации — H2023-2 | Вид |
| Брошюра по выбору пластикового водонепроницаемого соединителя CAZN Zhengcheng-E2024-1 | Вид |
| Руководство по выбору самоблокирующейся серии CAZN Zhengcheng T2023-2 | Вид |
| Брошюра по выбору соединителей европейского стандарта CAZN Zhengcheng-M2023-2 | Вид |
| CAZN Zhengcheng-RJ45 Сигнальная вилка промышленной сети-2023-2 | Вид |
| Специальный разъем CAZN Zhengcheng NMEA-N2023-1 | Вид |
| Разъем американского стандарта CAZN Zhengcheng-26482-MD2023-1 | Вид |
| CAZN-RJ45 Сигнальный штекер промышленной сети-2023-2-английская версия | Вид |
| CAZN-Специальный разъем пропорционального клапана 23-1-английская версия | Вид |
| CAZN-Разъемы для датчиков вибрации 23-1-английская версия | Вид |
