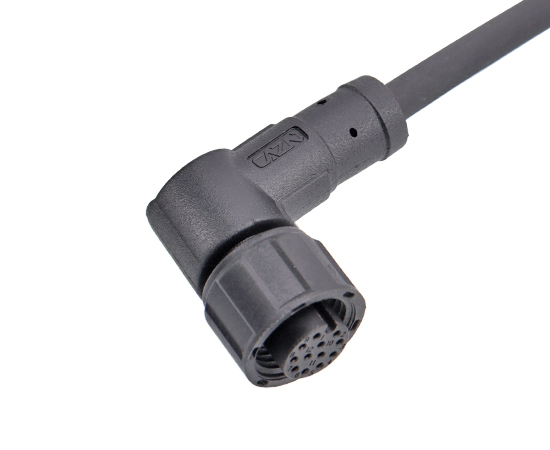

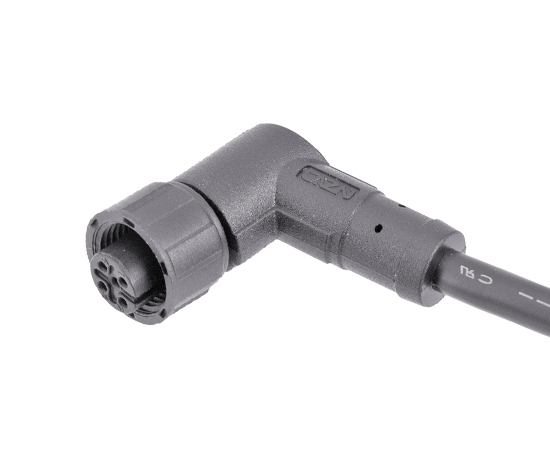

Главная / Продукты / Круговой разъем / M12 / Пластиковая угловая штекер / Угловая розетка M12, литая (пластиковая)
Пластиковая угловая штекер
Разъем европейского стандарта: серия M12
Тип конструкции: Изогнутая литая заглушка
Метод соединения: Пайка
Тип штифта: гнездовой
Количество контактов: 2, 3, 4, 5, 6, 8, 12 штырьков
Материал провода: ПВХ/ПУ
Экранированный: два варианта: экранированный/неэкранированный
Длина кабеля: 1M/2M/5M (настраивается)
Сертификация: CE,RoHS,UL
Стандарт: МЭК 61076-2-101
-
Неэкранированный:
-
Кодекс продавца:
M12-S2A-MWD-1PV-PM
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь никелированная/Цинковый сплав никелированный/ПА |
| Материал изолятора: | ПА/ТПУ |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Формовочный материал: | ПВХ/ПУ |
| Стандарт исполнения： | МЭК 61076-2-101 |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M12
Электрическая схема

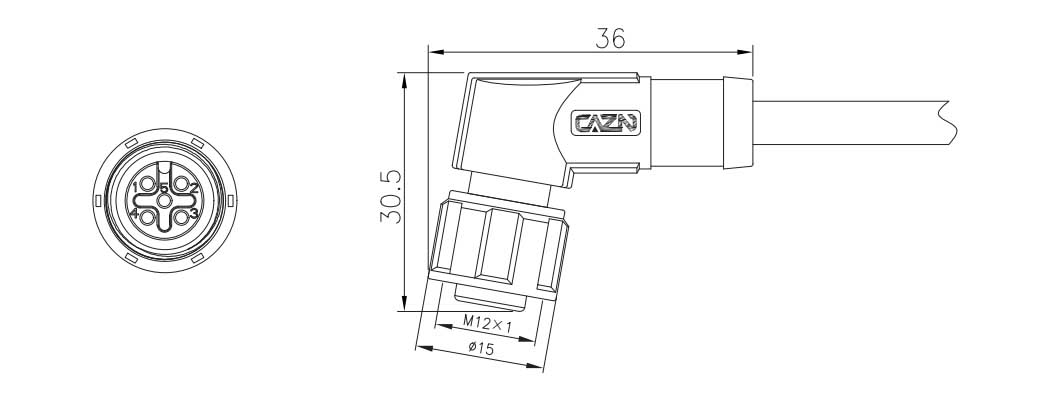

ЧЕРТЕЖ РАЗМЕРОВ
ОПРЕДЕЛЕНИЕ ПРОВОДА
Заказ продукции
| Название продукта | Продукт НЕТ | Булавки | 3D-загрузка | 2D-загрузка |
| M12 угловой женский литой штекер | M12-S2A-MWD-xxPV-PM | 2А | ||
| M12 угловой женский литой штекер | M12-S3A-MWD-xxPV-PM | 3А | ||
| M12 угловой женский литой штекер | M12-S4A-MWD-xxPV-PM | 4А | ||
| M12 угловой женский литой штекер | М12-С4Д-МВД-xxПВ-ПМ | 4D | ||
| M12 угловой женский литой штекер | M12-S5A-MWD-xxPV-PM | 5А | ||
| M12 угловой женский литой штекер | M12-S5B-MWD-xxPV-PM | 5Б | ||
| M12 угловой женский литой штекер | M12-S6A-MWD-xxPV-PM | 6А | ||
| M12 угловой женский литой штекер | M12-S8A-MWD-xxPV-PM | 8А | ||
| M12 угловой женский литой штекер | M12-S12A-MWD-xxPV-PM | 12А |
