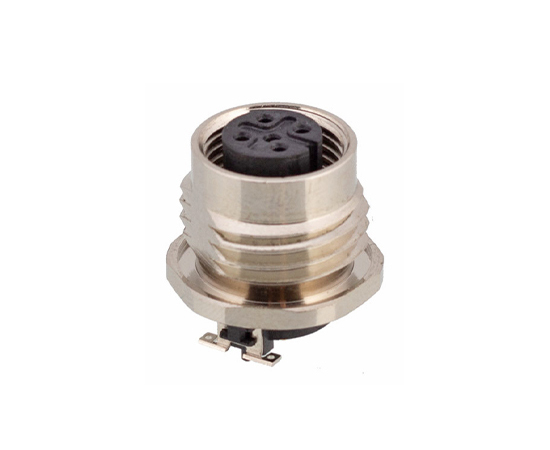

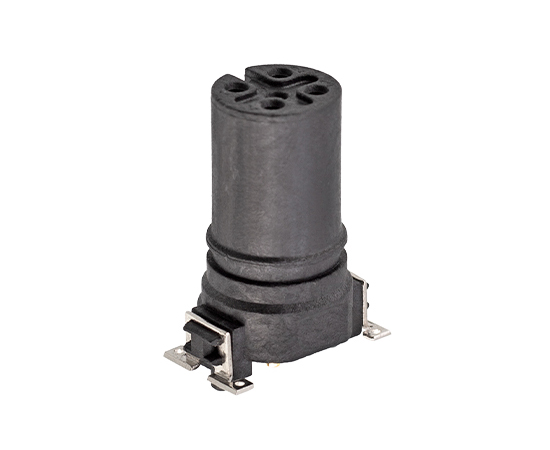

Главная / Продукты / Круговой разъем / M12 / SMD -тип розетка / M12 Женский тип SMD
SMD -тип розетка
Европейский стандартный разъем: серия M12

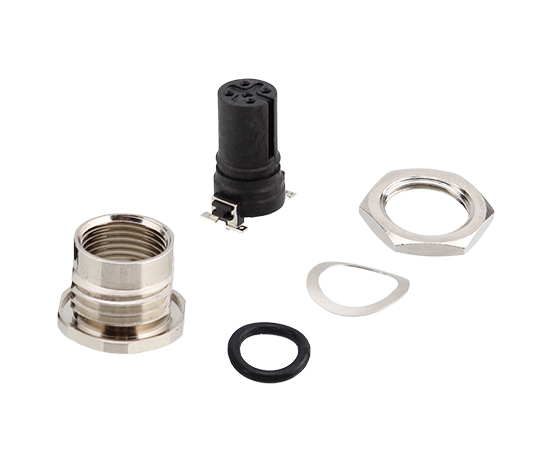

Тип структуры: сборка соседа SMD
Метод соединения: SMD
Тип булавки: самка
Номер контактов: 2, 3, 4, 5, 6, 8, 12, 17pins
Экранированный: нет
Сертификация: CE, ROHS, UL
Стандарт: IEC 61076-2-101
Информация о продукте
MECHANICAL PARAMETERS
Параметры продукта
| Материал раковины ： | Латунные никелированные/цинковые сплавные сплавы. |
| Материал изолятора: | PA/TPU |
| Запечатывание материала ： | Эпоксидная смола/резина |
| Контактный материал ： | Латунь/фосфор медный золото |
| Водонепроницаемый сорт: | IP65/IP67 |
| Импеданс изоляции: | ≥100 МОм |
| Контактный импеданс: | ≤5 МОм |
| Долговечность: | ≥500 циклов |
| Применимая температура: | -25 ℃ ~ +80 ℃ |
| Стандарт исполнения: | IEC 61076-2-101 |
M12 Электрические параметры
Электрическая схема

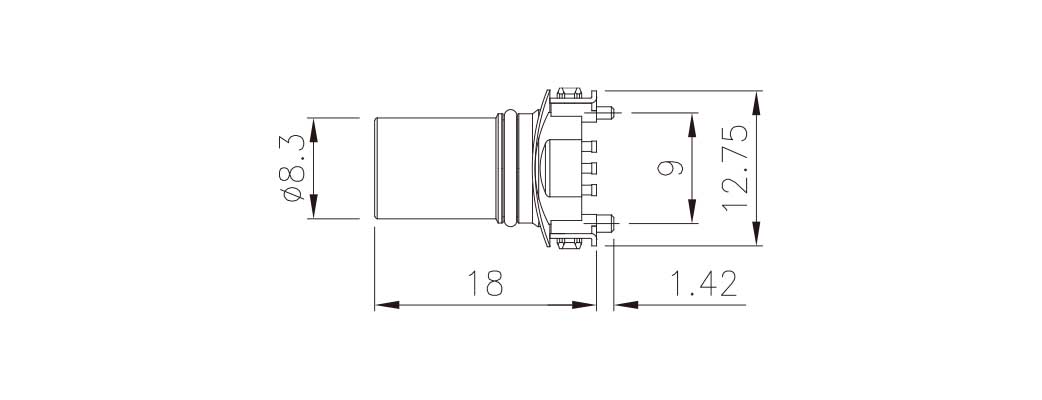

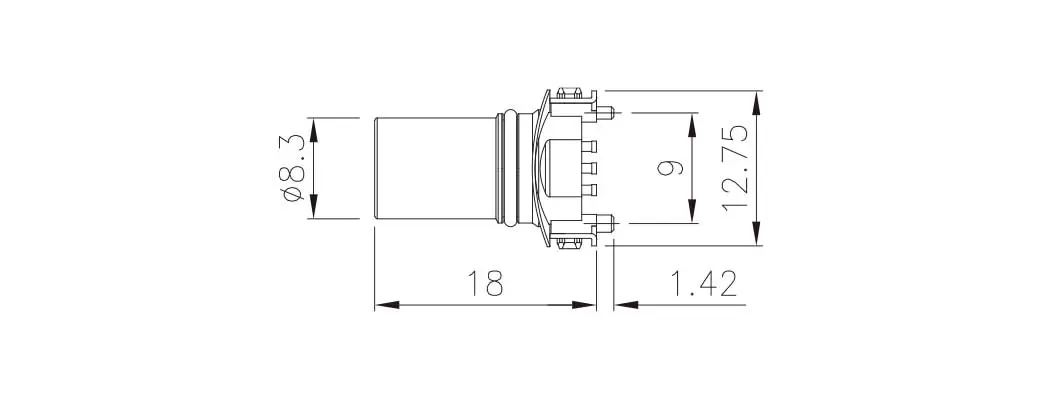

D Imension Bring
M12 PCB PINS
Заказ продукции
| Название продукта | Номер части | Штифт | 3D скачать | 2d скачать |
| M12 Женский тип SMD | M12-S2A-PSS | 2A | ||
| M12 Женский тип SMD | M12-S3A-PSS | 3A | ||
| M12 Женский тип SMD | M12-S4A-PSS | 4а | ||
| M12 Женский тип SMD | M12-S4D-PSS | 4d | ||
| M12 Женский тип SMD | M12-S5A-PSS | 5A | ||
| M12 Женский тип SMD | M12-S5B-PSS | 5b | ||
| M12 Женский тип SMD | M12-S6A-PSS | 6A | ||
| M12 Женский тип SMD | M12-S8A-PSS | 8а | ||
| M12 Женский тип SMD | M12-S12A-PSS | 12A | ||
| M12 Женский тип SMD | M12-S17A-PSS | 17а | ||

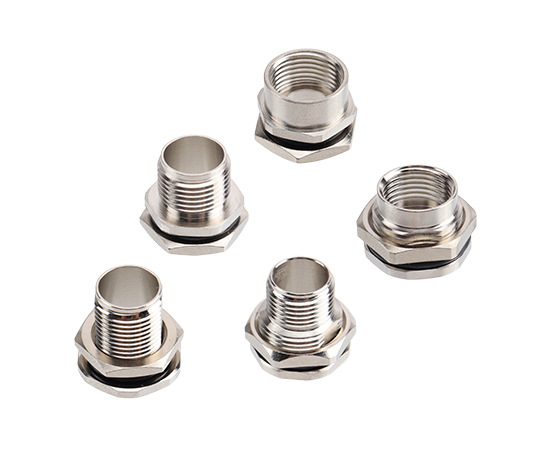

| M12 Передняя крепление самка (винт M12*1) | M12-SGBM12 | |||
| M12 заднее крепление для самок | M12-SGFM15 |
