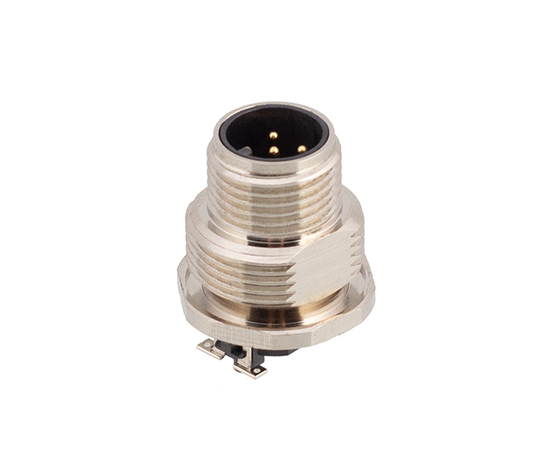

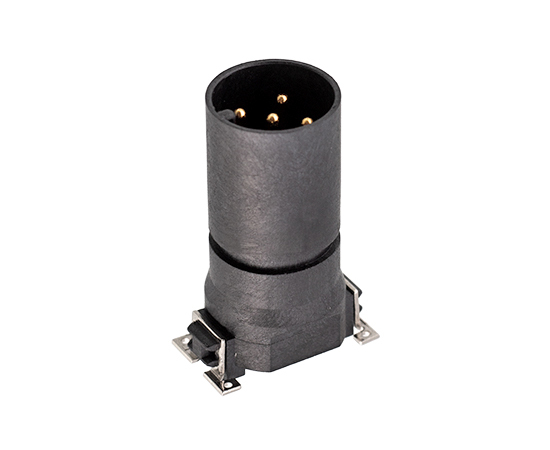

Главная / Продукты / Круговой разъем / M12 / SMD -тип розетка / M12 мужской SMD -розет
SMD -тип розетка
Европейский стандартный разъем: серия M12

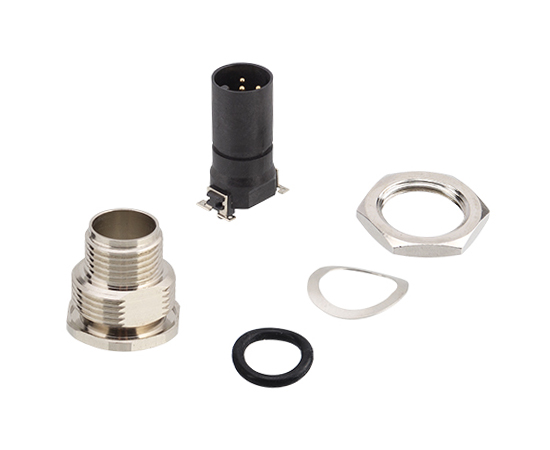

Тип структуры: сборка соседа SMD
Метод соединения: SMD
Тип булавки: мужчина
Номер контактов: 2, 3, 4, 5, 6, 8, 12, 17pins
Экранированный: нет
Сертификация: CE, ROHS, UL
Стандарт: IEC 61076-2-101
Информация о продукте
MECHANICAL PARAMETERS
Параметры продукта
| Материал раковины ： | Латунные никелированные/цинковые сплавные сплавы. |
| Материал изолятора: | PA/TPU |
| Запечатывание материала ： | Эпоксидная смола/резина |
| Контактный материал ： | Латунь/фосфор медный золото |
| Водонепроницаемый сорт: | IP65/IP67 |
| Импеданс изоляции: | ≥100 МОм |
| Контактный импеданс: | ≤5 МОм |
| Долговечность: | ≥500 циклов |
| Применимая температура: | -25 ℃ ~ +80 ℃ |
| Стандарт исполнения: | IEC 61076-2-101 |
M12 Электрические параметры
Электрическая схема

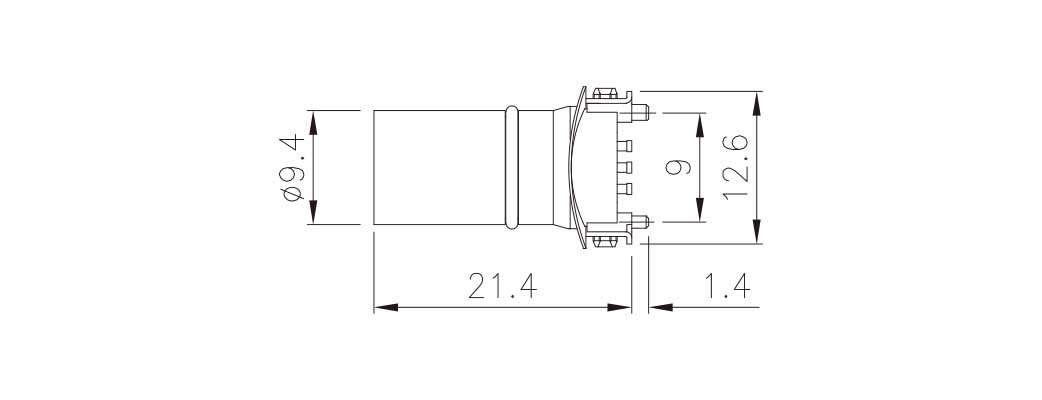

D Imension Bring
M12 PCB PINS
Заказ продукции
| Название продукта | Номер части | Штифт | 3D скачать | 2d скачать |
| M12 мужской SMD -розет | M12-P2A-PSS | 2A | ||
| M12 мужской SMD -розет | M12-P3A-PSS | 3A | ||
| M12 мужской SMD -розет | M12-P4A-PSS | 4а | ||
| M12 мужской SMD -розет | M12-P4D-PSS | 4d | ||
| M12 мужской SMD -розет | M12-P5A-PSS | 5A | ||
| M12 мужской SMD -розет | M12-P5B-PSS | 5b | ||
| M12 мужской SMD -розет | M12-P6A-PSS | 6A | ||
| M12 мужской SMD -розет | M12-P8A-PSS | 8а | ||
| M12 мужской SMD -розет | M12-P12A-PSS | 12A | ||
| M12 мужской SMD -розет | M12-P17A-PSS | 17а | ||

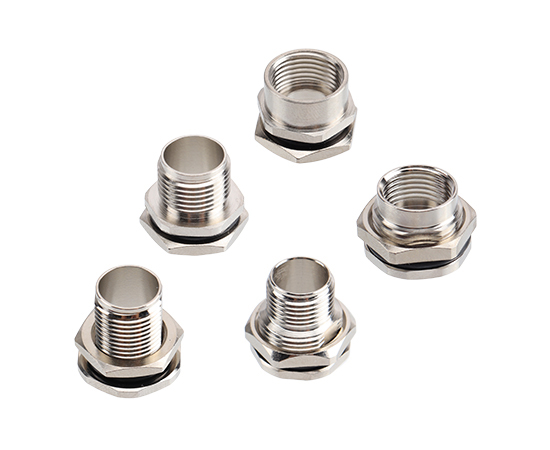

Шорн -оболочка переднего крепления (винт M12*1) | M12-PGBM12 | |||
| Задняя установка мужская оболочка (винт M12*1) | M12-PGFM12 | |||
| Заднее крепление мужской оболочки (Винт M15*1) | M12-PGFM15 |
Загрузки
| Каталог продукции | CAZN-Руководство по выбору продукции европейского стандарта |
| Руководство по разъему пропорционального клапана CAZN | Вид |
| Руководство по разъему датчика вибрации CAZN Zhengcheng | Вид |
| CAZN Zhengcheng — Руководство по выбору для тяжелых условий эксплуатации — H2023-2 | Вид |
| Брошюра по выбору пластикового водонепроницаемого соединителя CAZN Zhengcheng-E2024-1 | Вид |
| Руководство по выбору самоблокирующейся серии CAZN Zhengcheng T2023-2 | Вид |
| Брошюра по выбору соединителей европейского стандарта CAZN Zhengcheng-M2023-2 | Вид |
| CAZN Zhengcheng-RJ45 Сигнальная вилка промышленной сети-2023-2 | Вид |
| Специальный разъем CAZN Zhengcheng NMEA-N2023-1 | Вид |
| Разъем американского стандарта CAZN Zhengcheng-26482-MD2023-1 | Вид |
| CAZN-RJ45 Сигнальный штекер промышленной сети-2023-2-английская версия | Вид |
| CAZN-Специальный разъем пропорционального клапана 23-1-английская версия | Вид |
| CAZN-Разъемы для датчиков вибрации 23-1-английская версия | Вид |
СВЯЖИТЕСЬ С НАМИ, ЧТОБЫ ПОЛУЧИТЬ БЕСПЛАТНЫЕ ОБРАЗЦЫ РАЗЪЕМОВ
Обычные продукты могут предоставить несколько бесплатных образцов для тестирования в соответствии с вашими потребностями,
а также могут предоставить индивидуальные характеристики и материалы в соответствии с вашими особыми потребностями.
СВЯЗАННЫЕ РЕШЕНИЯ
-
-
2024-09-06Cazn | Скорость передачи M12 X может достигать 10 ГБ/с (короткое видео на одну минуту)УЗНАТЬ БОЛЬШЕ
-
2024-09-06Cazn | 7/8 разъем (идеальный выбор для реализации цифрового и интеллектуального судоходного оборудования)УЗНАТЬ БОЛЬШЕ
-
2024-09-06Cazn | M12 Сборка с двумя входами (легко удовлетворяет потребности коробок ввода-вывода для соединений с двумя проводами)УЗНАТЬ БОЛЬШЕ

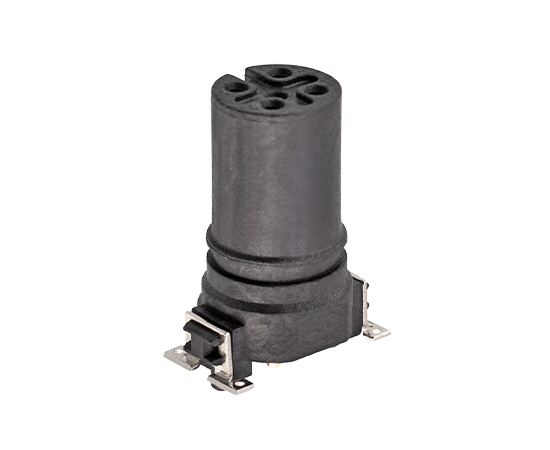

СОПУТСТВУЮЩИЕ ПРОДУКТЫ
