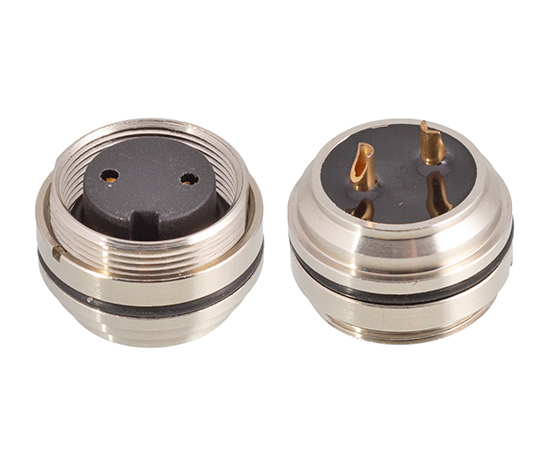

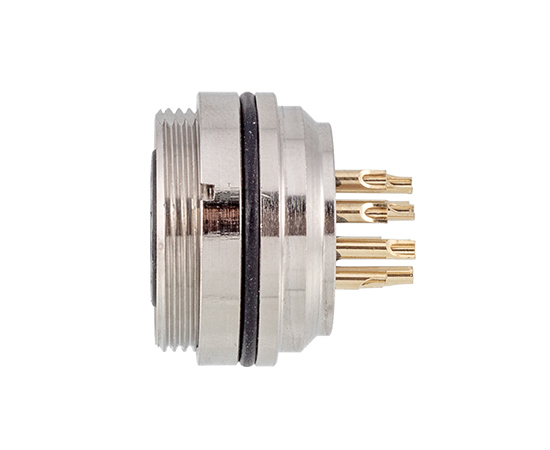

M16 Женское заднее крепление (припоя, винт M18*0,75)

Главная / Продукты / Круговой разъем / M16 / Задняя гнезда / M16 Женское спинное крепление (припоя, винт M18*0,75)

ПРОДУКТОВЫЙ ЦЕНТР

Задняя гнезда

M16 Женское спинное крепление (припоя, винт M18*0,75)

M16 Женское спинное крепление (припоя, винт M18*0,75)

Европейский стандартный разъем: серия M16

Тип структуры:

Метод соединения: припой

Тип булавки: самка

Количество контактов: 2,3,4,5,6,7,8,12,14,16,19,24

Кабельный материал: отдельные провода

Земля: нет

Длина кабеля: 10 см/20 см/30 см (настраиваемое)

Сертификация: CE, ROHS, UL

Стандарт ： IEC 61076-2-106-2012 AISG

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

Параметры продукта

Материал раковины ：	Латунный/ цинковый сплав никель/ латунный никель.
Материал изолятора:	PA66
Запечатывание материала ：	Эпоксидная смола/резина
Контактный материал ：	Латунь/фосфор медный золото
Водонепроницаемый сорт:	IP65/IP67
Диапазон проводки:	PG7: 4 ~ 6 мм; PG9: 6 ~ 8 мм
Контактный импеданс:	≤5 МОм
Долговечность:	≥ 500 циклов
Применимая температура:	-25 ℃ ~ +80 ℃
Исполнительный стандарт:	IEC 61076-2-106-2012 AISG

M16 Электрические параметры

Электрическая схема

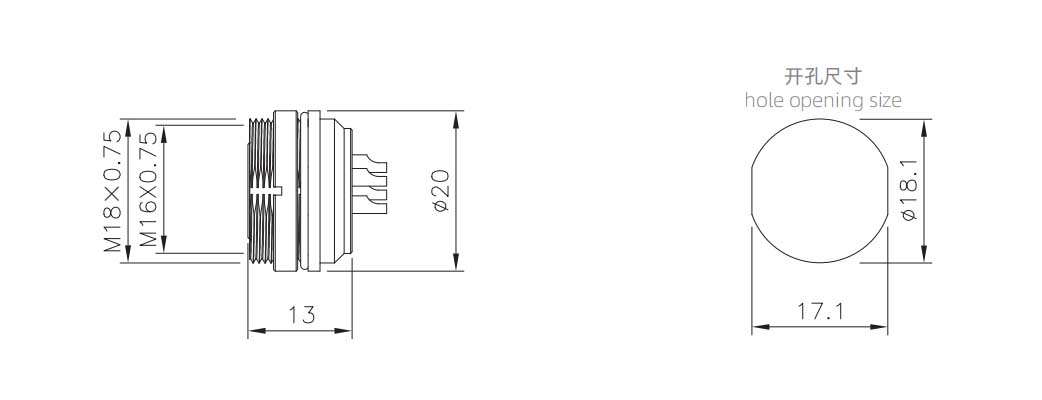

D Imension Bring

Заказ продукции

Название продукта	Продукт №	Штифт	3D скачать	2d скачать
M16 Женский задний гнездо (припоя)	M16-S2-GWFM18	2 PIN
M16 Женский задний гнездо (припоя)	M16-S3-GWFM18	3 PIN
M16 Женский задний гнездо (припоя)	M16-S4-GWFM18	4 PIN
M16 Женский задний гнездо (припоя)	M16-S5-GWFM18	5 PIN
M16 Женский задний гнездо (припоя)	M16-S5A-GWFM18	5-контактный код
M16 Женский задний гнездо (припоя)	M16-S6-GWFM18	6 пин
M16 Женский задний гнездо (припоя)	M16-S7-GWFM18	7 пин
M16 Женский задний гнездо (припоя)	M16-S7A-GWFM18	7-контактный код
M16 Женский задний гнездо (припоя)	M16-S8-GWFM18	8 PIN
M16 Женский задний гнездо (припоя)	M16-S12-GWFM18	12 пин
M16 Женский задний гнездо (припоя)	M16-S14-GWFM18	14 PIN
M16 Женский задний гнездо (припоя)	M16-S14A-GWFM18	14-контактный код
M16 Женский задний гнездо (припоя)	M16-S16-GWFM18	16 PIN
M16 Женский задний гнездо (припоя)	M16-S19-GWFM18	19 Pin
M16 Женский задний гнездо (припоя)	M16-S24-GWFM18	24 PIN
