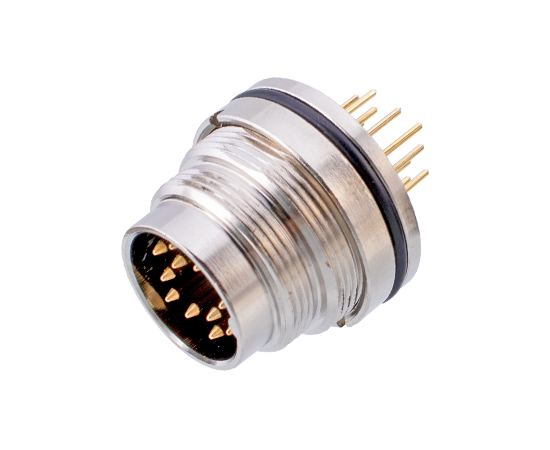

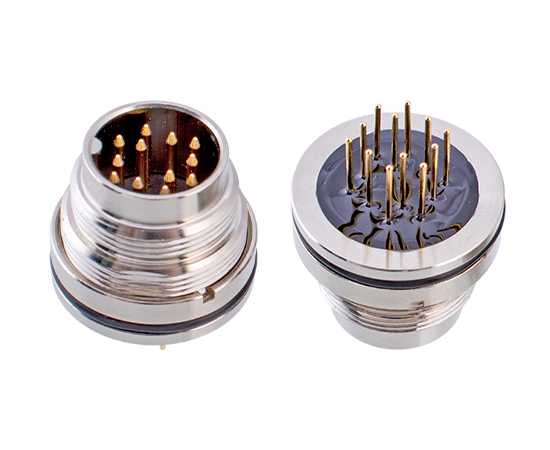

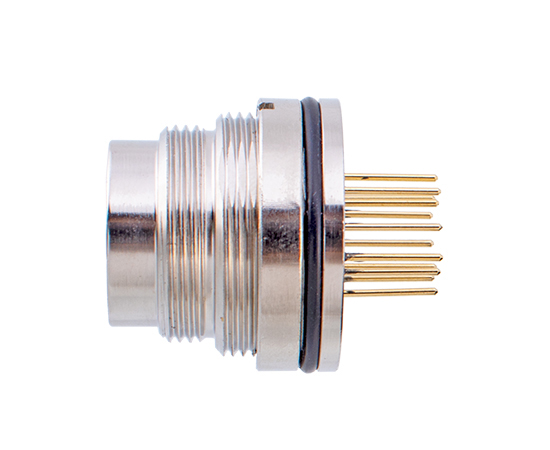

M16 Мужское заднее крепление (PCB, винт M18*0,75)

Главная / Продукты / Круговой разъем / M16 / Задняя гнезда / M16 Мужское заднее крепление (PCB, винт M18*0,75)

ПРОДУКТОВЫЙ ЦЕНТР

Задняя гнезда

M16 Мужское заднее крепление (PCB, винт M18*0,75)

M16 Мужское заднее крепление (PCB, винт M18*0,75)

Европейский стандартный разъем: серия M16

Тип структуры:

Метод подключения: печатная плата

Тип булавки: мужчина

Количество контактов: 2,3,4,5,6,7,8,12,14,16,19,24

Земля: нет

Сертификация: CE, ROHS, UL

Стандарт ： IEC 61076-2-106-2012 AISG

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

Параметры продукта

Материал раковины ：	Латунный/ цинковый сплав никель/ латунный никель.
Материал изолятора:	PA66
Запечатывание материала ：	Эпоксидная смола/резина
Контактный материал ：	Латунь/фосфор медный золото
Водонепроницаемый сорт:	IP65/IP67
Диапазон проводки:	PG7: 4 ~ 6 мм; PG9: 6 ~ 8 мм
Контактный импеданс:	≤5 МОм
Долговечность:	≥ 500 циклов
Применимая температура:	-25 ℃ ~ +80 ℃
Исполнительный стандарт:	IEC 61076-2-106-2012 AISG

M16 Электрические параметры

Электрическая схема

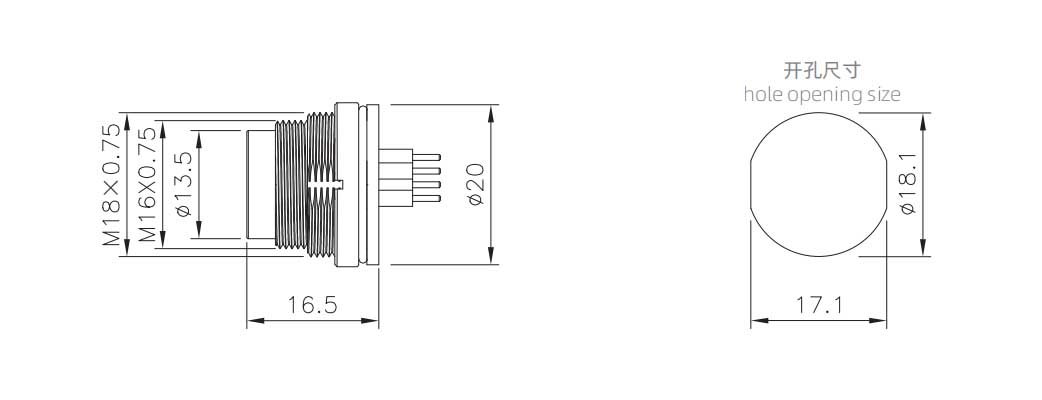

D Imension Bring

M16 PCB PINS

Заказ продукции

Название продукта	Продукт №	Штифт	3D скачать	2d скачать
M16 Мужское заднее крепление (PCB)	M16-P2-GPFM18	2 PIN
M16 Мужское заднее крепление (PCB)	M16-P3-GPFM18	3 PIN
M16 Мужское заднее крепление (PCB)	M16-P4-GPFM18	4 PIN
M16 Мужское заднее крепление (PCB)	M16-P5-GPFM18	5 PIN
M16 Мужское заднее крепление (PCB)	M16-P5A-GPFM18	5-контактный код
M16 Мужское заднее крепление (PCB)	M16-P6-GPFM18	6 пин
M16 Мужское заднее крепление (PCB)	M16-P7-GPFM18	7 пин
M16 Мужское заднее крепление (PCB)	M16-P7A-GPFM18	7-контактный код
M16 Мужское заднее крепление (PCB)	M16-P8-GPFM18	8 PIN
M16 Мужское заднее крепление (PCB)	M16-P12-GPFM18	12 пин
M16 Мужское заднее крепление (PCB)	M16-P14-GPFM18	14 PIN
M16 Мужское заднее крепление (PCB)	M16-P14A-GPFM18	14-контактный код
M16 Мужское заднее крепление (PCB)	M16-P16-GPFM18	16 PIN
M16 Мужское заднее крепление (PCB)	M16-P19-GPFM18	19 Pin
M16 Мужское заднее крепление (PCB)	M16-P24-GPFM18	24 PIN
