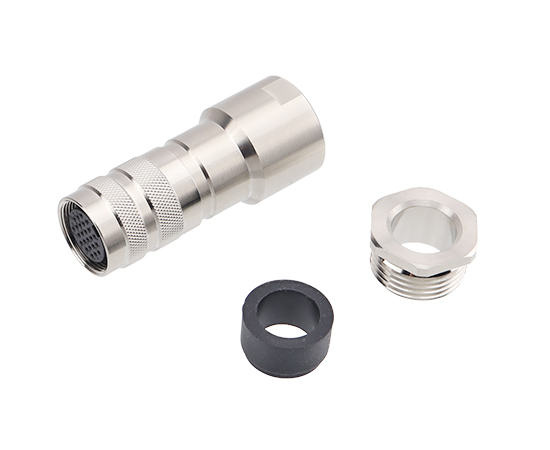

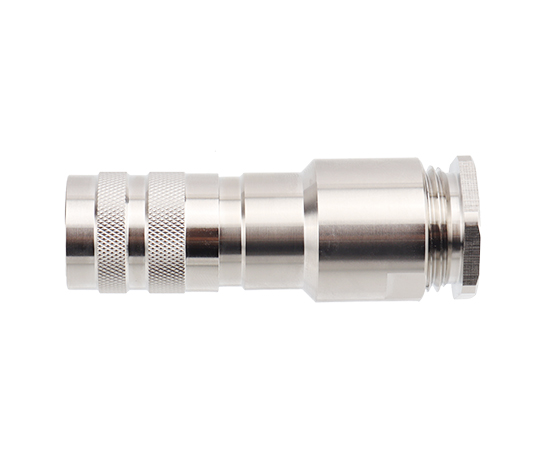

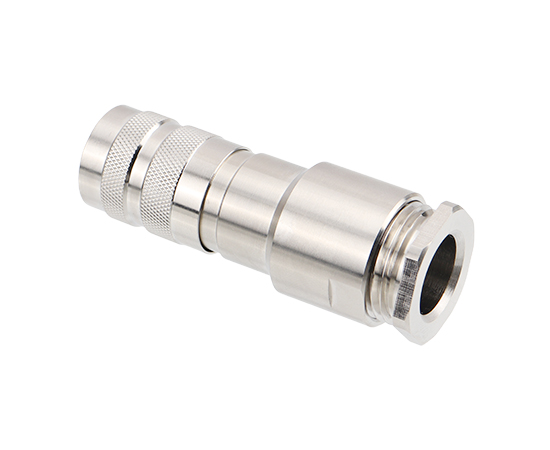

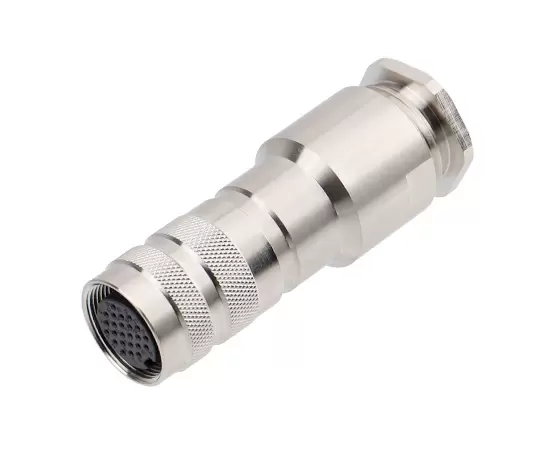

M16 Прямой гнездовой металлический разъем в сборе (под пайку)

M16 Прямой гнездовой металлический разъем в сборе (под пайку)

Разъем европейского стандарта: серия M16

Тип конструкции: Прямой металлический сборный штекер

Метод соединения: Пайка

Тип штифта: женский

Количество контактов: 2,3,4,5,6,7,8,12,14,16,19,24 штырька

Экранированный: Да

Сертификация: CE, RoHS, UL

Стандарт: МЭК 61076-2-106-2012 AISG.

Булавки:
2 штифта 3-контактный 4-контактный 5-контактный 5-контактный А-код 6-контактный 7-контактный 7-контактный А-код 8-контактный 12-контактный 14-контактный 14-контактный А-код 16-контактный 19-контактный 24-контактный
Кодекс продавца:
M16-S2-GWAP9

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь/ Цинковый сплав никель/Латунь никелированная
Материал изолятора:	ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Диапазон проводки：	PG7: 4~6 мм; PG9: 6~8 мм
Контактное сопротивление:	≤5 мОм
Прочность:	≥ 500 циклов
Применимая температура:	-25℃ ~ +80℃
Исполнительный стандарт：	МЭК 61076-2-106-2012 AISG

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M16

Электрическая схема

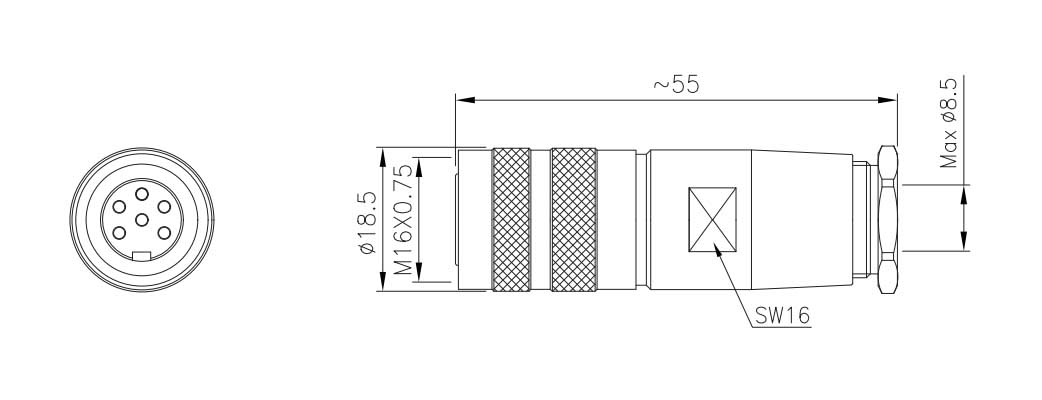

ГАБАРИТНЫЙ ЧЕРТЕЖ

Заказ продукции

Название продукта	Номер продукта	Булавки	3D-загрузка	2D-загрузка
M16 прямая розетка металлическая собранная (пайка)	М16-С2-ГВАП9	2 штифта
M16 прямая розетка металлическая собранная (пайка)	М16-С3-ГВАП9	3-контактный
M16 прямая розетка металлическая собранная (пайка)	М16-С4-ГВАП9	4-контактный
M16 прямая розетка металлическая собранная (пайка)	М16-С5-ГВАП9	5-контактный
M16 прямая розетка металлическая собранная (пайка)	М16-С5А-ГВАП9	5-контактный А-код
M16 прямая розетка металлическая собранная (пайка)	М16-С6-ГВАП9	6-контактный
M16 прямая розетка металлическая собранная (пайка)	М16-С7-ГВАП9	7-контактный
M16 прямая розетка металлическая собранная (пайка)	М16-С7А-ГВАП9	7-контактный А-код
M16 прямая розетка металлическая собранная (пайка)	М16-С8-ГВАП9	8-контактный
M16 прямая розетка металлическая собранная (пайка)	М16-С12-ГВАП9	12-контактный
M16 прямая розетка металлическая собранная (пайка)	М16-С14-ГВАП9	14-контактный
M16 прямая розетка металлическая собранная (пайка)	М16-С14А-ГВАП9	14-контактный А-код
M16 прямая розетка металлическая собранная (пайка)	М16-С16-ГВАП9	16-контактный
M16 прямая розетка металлическая собранная (пайка)	М16-С19-ГВАП9	19-контактный
M16 прямая розетка металлическая собранная (пайка)	М16-С24-ГВАП9	24-контактный
