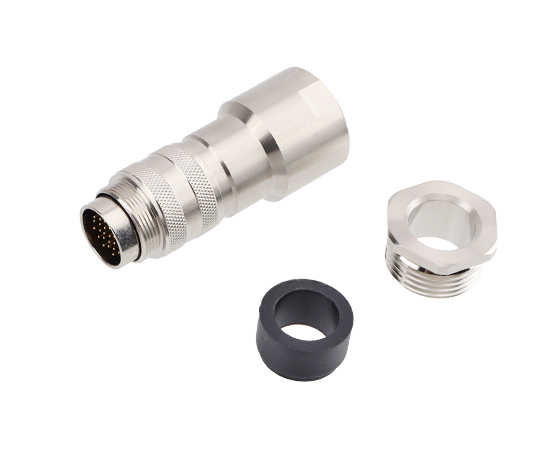

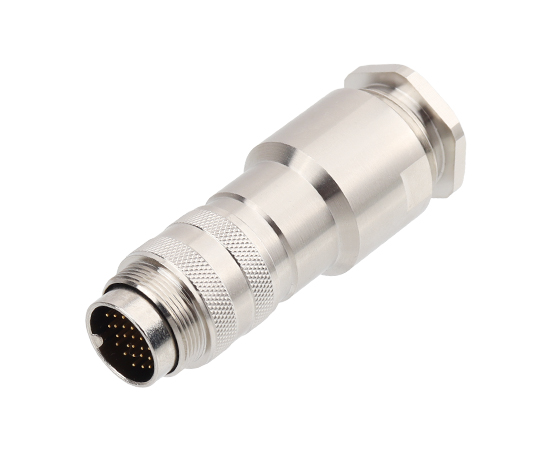

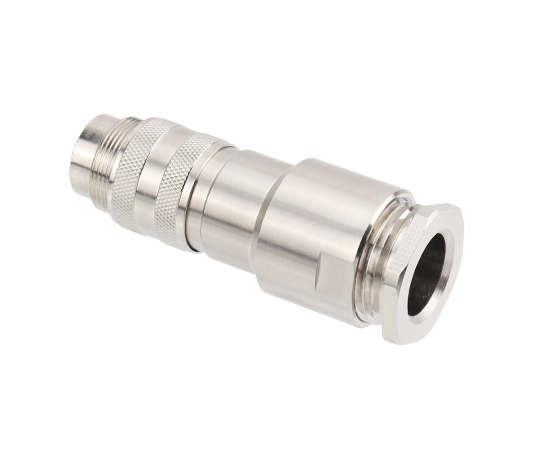

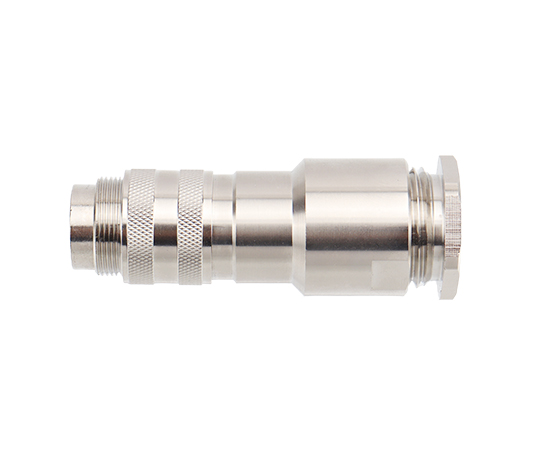

Главная / Продукты / Круговой разъем / M16 / Металлический сборка / Прямой штекер M16, металлический, собранный (под пайку)
Металлический сборка
Разъем европейского стандарта: серия M16
Тип конструкции: Прямой металлический сборный штекер
Метод соединения: Пайка
Тип штифта: Мужской
Количество контактов: 2,3,4,5,6,7,8,12,14,16,19,24 штырька
Экранированный: Да
Сертификация: CE, RoHS, UL
Стандарт: МЭК 61076-2-106-2012 AISG.
-
Кодекс продавца:
M16-P2-GWAP9
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь/ Цинковый сплав никель/Латунь никелированная |
| Материал изолятора: | ПА66 |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Диапазон проводки： | PG7: 4~6 мм; PG9: 6~8 мм |
| Контактное сопротивление: | ≤5 мОм |
| Прочность: | ≥ 500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Исполнительный стандарт： | МЭК 61076-2-106-2012 AISG |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M16
Электрическая схема

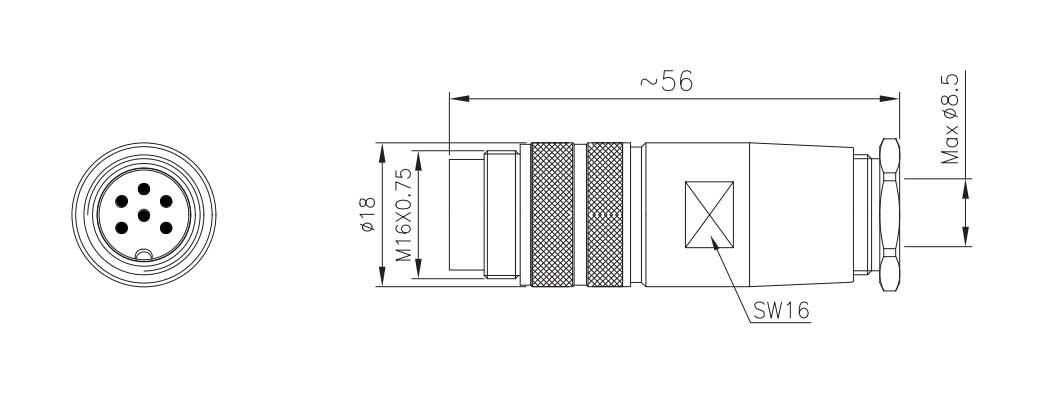

ЧЕРТЕЖ РАЗМЕРОВ
Заказ продукции
| Название продукта | Номер продукта | Булавки | 3D-загрузка | 2D-загрузка |
| Прямой штекер M16, металлический, собранный (под пайку) | М16-П2-ГВАП9 | 2 штифта | ||
| Прямой штекер M16, металлический , собранный (под пайку) | М16-П3-ГВАП9 | 3-контактный | ||
| Прямой штекер M16, металлический , собранный (под пайку) | М16-П4-ГВАП9 | 4-контактный | ||
| Прямой штекер M16, металлический , собранный (под пайку) | М16-П5-ГВАП9 | 5-контактный | ||
| Прямой штекер M16, металлический , собранный (под пайку) | М16-П5А-ГВАП9 | 5-контактный А-код | ||
| Прямой штекер M16, металлический , собранный (под пайку) | М16-П6-ГВАП9 | 6-контактный | ||
| Прямой штекер M16, металлический , собранный (под пайку) | М16-П7-ГВАП9 | 7-контактный | ||
| Прямой штекер M16, металлический , собранный (под пайку) | М16-П7А-ГВАП9 | 7-контактный А-код | ||
| Прямой штекер M16, металлический , собранный (под пайку) | М16-П8-ГВАП9 | 8-контактный | ||
| Прямой штекер M16, металлический , собранный (под пайку) | М16-П12-ГВАП9 | 12-контактный | ||
| Прямой штекер M16, металлический , собранный (под пайку) | М16-П14-ГВАП9 | 14-контактный | ||
| Прямой штекер M16, металлический , собранный (под пайку) | М16-П14А-ГВАП9 | 14-контактный А-код | ||
| Прямой штекер M16, металлический , собранный (под пайку) | М16-П16-ГВАП9 | 16-контактный | ||
| Прямой штекер M16, металлический , собранный (под пайку) | М16-П19-ГВАП9 | 19-контактный | ||
| Прямой штекер M16, металлический , собранный (под пайку) | М16-П24-ГВАП9 | 24-контактный |
