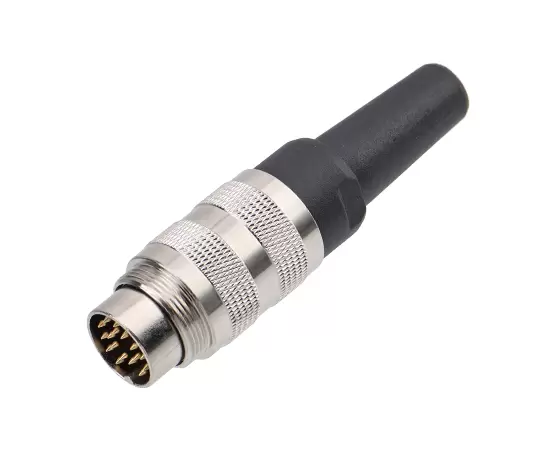

Прямой штекер M16 в сборе (пайка, пластиковая трубка)
УЗНАТЬ БОЛЬШЕ

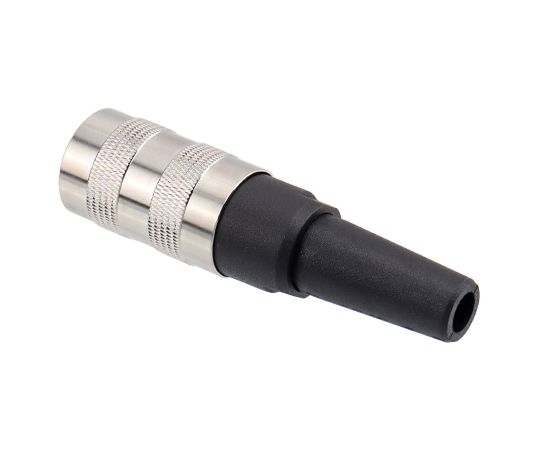

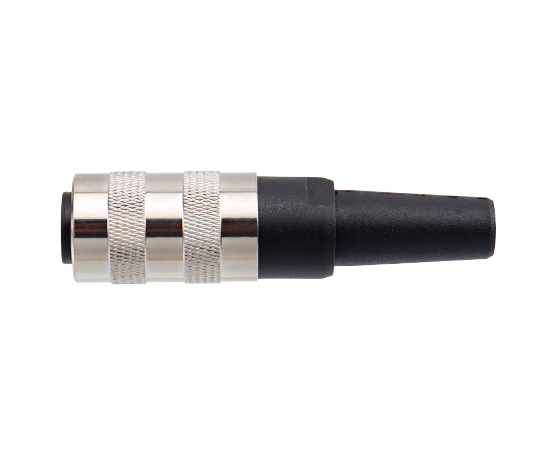

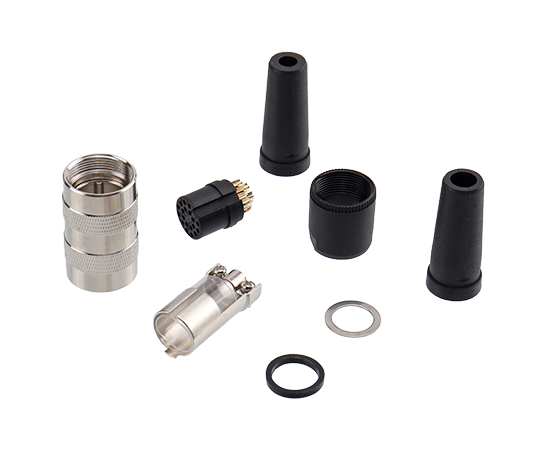

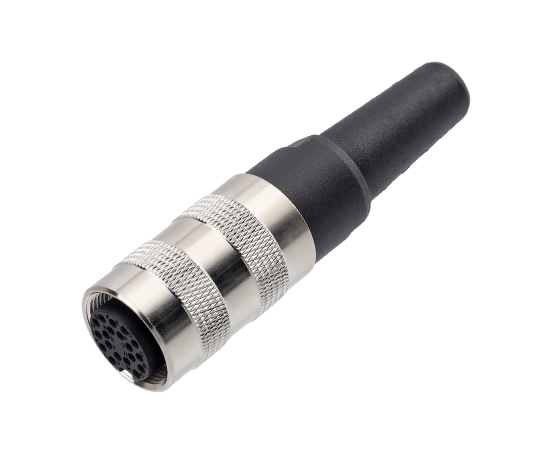

Главная / Продукты / Круговой разъем / M16 / Пластическая собранная заглушка / M16 прямая розетка в сборе (пайка, пластиковая трубка)
Пластическая собранная заглушка
Разъем европейского стандарта: серия M16
Тип конструкции: Прямой металлический сборный штекер
Метод соединения: Пайка
Тип штифта: женский
Количество контактов: 2,3,4,5,6,7,8,12,14,16,19,24 штырька
Экранированный: Да
Сертификация: CE, RoHS, UL
Стандарт: МЭК 61076-2-106-2012 AISG.
-
Кодекс продавца:
M16-S2-PWA05-PT
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь/ Цинковый сплав никель/Латунь никелированная |
| Материал изолятора: | ПА66 |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Диапазон проводки： | PG7: 4~6 мм; PG9: 6~8 мм |
| Контактное сопротивление: | ≤5 мОм |
| Прочность: | ≥ 500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Исполнительный стандарт： | МЭК 61076-2-106-2012 AISG |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M16
Электрическая схема

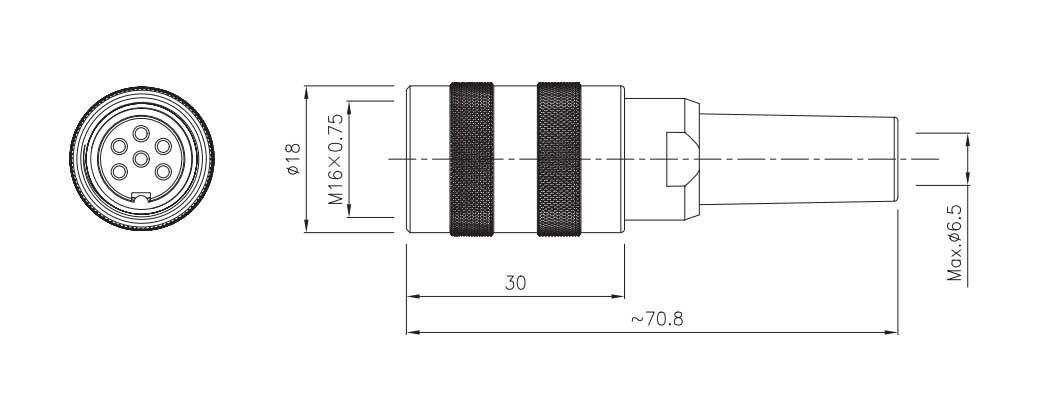

ЧЕРТЕЖ РАЗМЕРОВ
Заказ продукции
| Название продукта | Номер продукта | Булавки | 3D-загрузка | 2D-загрузка |
| M16 прямая розетка металлическая собранная (пайка, пластиковая трубка) | М16-С2-ПВА05-ПТ | 2 штифта | ||
| M16 прямая розетка металлическая сборная заглушка (пайка, пластиковая трубка ) | М16-С3-ПВА05-ПТ | 3-контактный | ||
| M16 прямая розетка металлическая сборная заглушка (пайка, пластиковая трубка ) | М16-С4-ПВА05-ПТ | 4-контактный | ||
| M16 прямая розетка металлическая сборная заглушка (пайка, пластиковая трубка ) | М16-С5-ПВА05-ПТ | 5-контактный | ||
| M16 прямая розетка металлическая сборная заглушка (пайка, пластиковая трубка ) | М16-С5А-ПВА05-ПТ | 5-контактный А-код | ||
| M16 прямая розетка металлическая сборная заглушка (пайка, пластиковая трубка ) | М16-С6-ПВА05-ПТ | 6-контактный | ||
| M16 прямая розетка металлическая сборная заглушка (пайка, пластиковая трубка ) | М16-С7-ПВА05-ПТ | 7-контактный | ||
| M16 прямая розетка металлическая сборная заглушка (пайка, пластиковая трубка ) | М16-С7А-ПВА05-ПТ | 7-контактный А-код | ||
| M16 прямая розетка металлическая сборная заглушка (пайка, пластиковая трубка ) | М16-С8-ПВА05-ПТ | 8-контактный | ||
| M16 прямая розетка металлическая сборная заглушка (пайка, пластиковая трубка ) | М16-С12-ПВА05-ПТ | 12-контактный | ||
| M16 прямая розетка металлическая сборная заглушка (пайка, пластиковая трубка ) | М16-С14-ПВА05-ПТ | 14-контактный | ||
| M16 прямая розетка металлическая сборная заглушка (пайка, пластиковая трубка ) | М16-С14А-ПВА05-ПТ | 14-контактный А-код | ||
| M16 прямая розетка металлическая сборная заглушка (пайка, пластиковая трубка ) | М16-С16-ПВА05-ПТ | 16-контактный | ||
| M16 прямая розетка металлическая сборная заглушка (пайка, пластиковая трубка ) | М16-С19-ПВА05-ПТ | 19-контактный | ||
| M16 прямая розетка металлическая сборная заглушка (пайка, пластиковая трубка ) | М16-С24-ПВА05-ПТ | 24-контактный |
