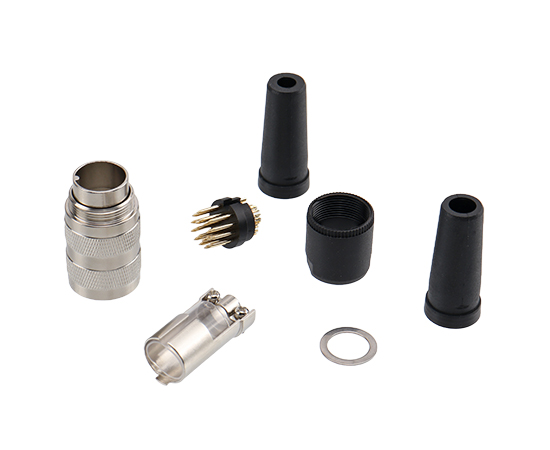

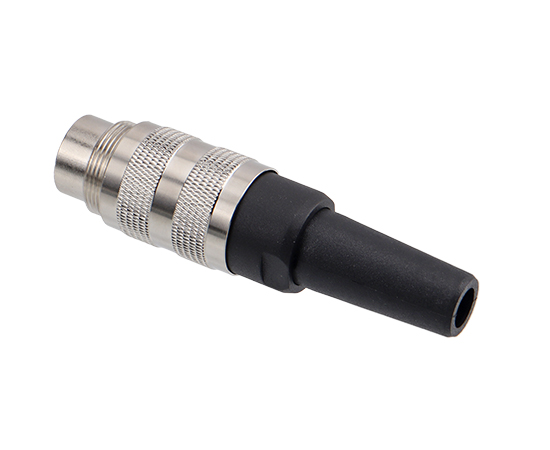

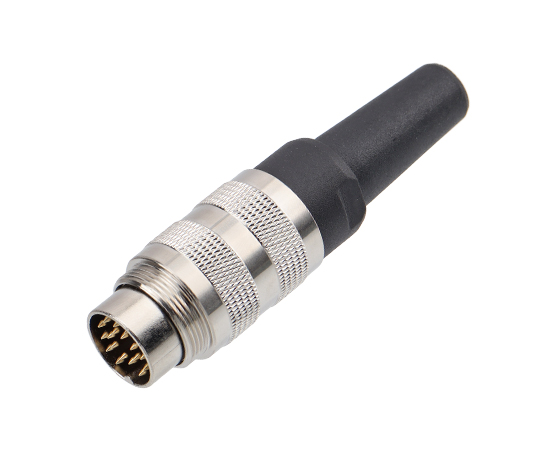

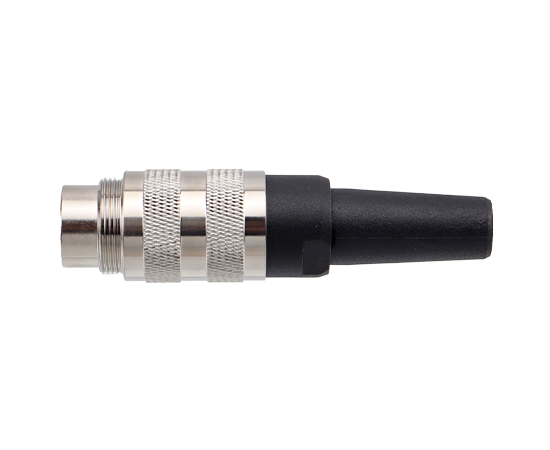

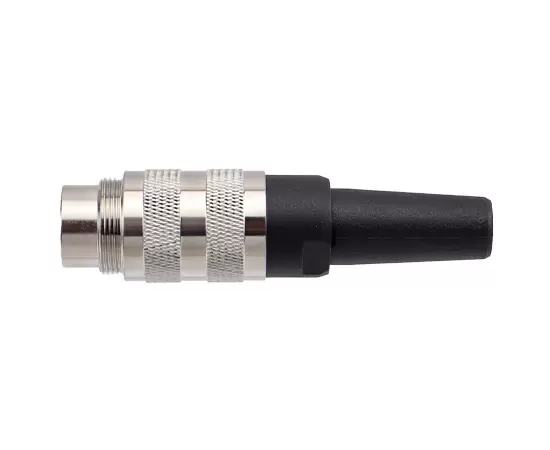

Главная / Продукты / Круговой разъем / M16 / Пластическая собранная заглушка / Прямой штекер M16 в сборе (пайка, пластиковая трубка)
Пластическая собранная заглушка
Разъем европейского стандарта: серия M16
Тип конструкции: прямая пластиковая сборная заглушка
Метод соединения: Пайка
Тип штифта: Мужской
Количество контактов: 2,3,4,5,6,7,8,12,14,16,19,24 штырька
Экранированный: Да
Сертификация: CE, RoHS, UL
Стандарт: МЭК 61076-2-106-2012 AISG.
-
Кодекс продавца:
M16-P2-PWA05-PT
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь/ Цинковый сплав никель/Латунь никелированная |
| Материал изолятора: | ПА66 |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Диапазон проводки： | PG7: 4~6 мм; PG9: 6~8 мм |
| Контактное сопротивление: | ≤5 мОм |
| Прочность: | ≥ 500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Исполнительный стандарт： | МЭК 61076-2-106-2012 AISG |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M16
Электрическая схема

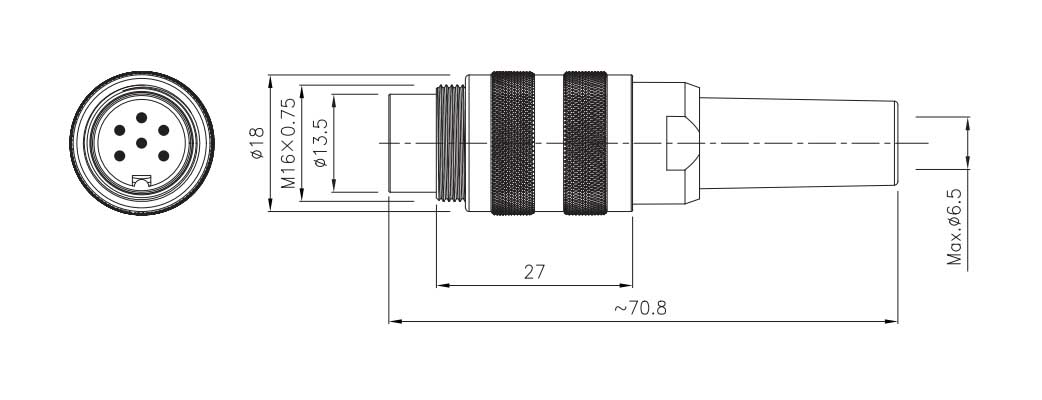

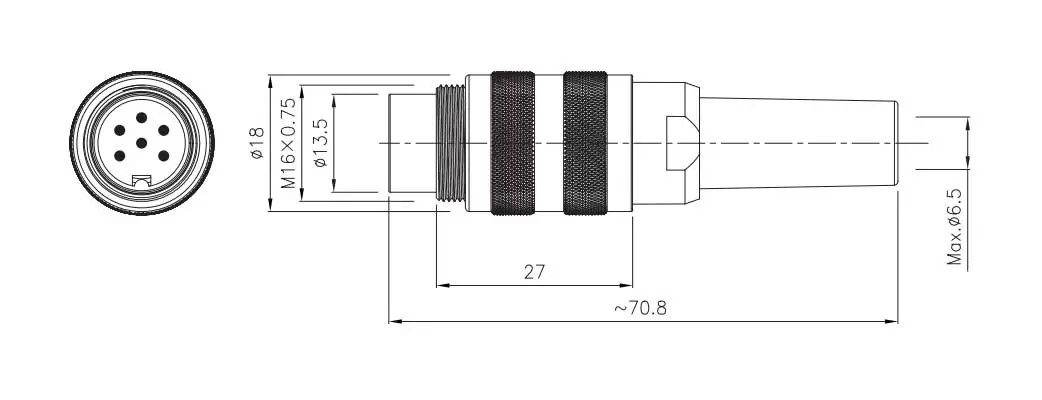

ЧЕРТЕЖ РАЗМЕРОВ
Заказ продукции
| Название продукта | Номер продукта | Булавки | 3D-загрузка | 2D-загрузка |
| Прямой штекер M16 в сборе (припой, пластиковая трубка) | М16-П2-ПВА05-ПТ | 2 штифта | ||
| Прямой штекер M16 в сборе (припой, пластиковая трубка) | М16-П3-ПВА05-ПТ | 3-контактный | ||
| Прямой штекер M16 в сборе (припой, пластиковая трубка) | М16-П4-ПВА05-ПТ | 4-контактный | ||
| Прямой штекер M16 в сборе (припой, пластиковая трубка) | М16-П5-ПВА05-ПТ | 5-контактный | ||
| Прямой штекер M16 в сборе (припой, пластиковая трубка) | М16-П5А-ПВА05-ПТ | 5-контактный А-код | ||
| Прямой штекер M16 в сборе (припой, пластиковая трубка) | М16-П6-ПВА05-ПТ | 6-контактный | ||
| Прямой штекер M16 в сборе (припой, пластиковая трубка) | М16-П7-ПВА05-ПТ | 7-контактный | ||
| Прямой штекер M16 в сборе (припой, пластиковая трубка) | М16-П7А-ПВА05-ПТ | 7-контактный А-код | ||
| Прямой штекер M16 в сборе (припой, пластиковая трубка) | М16-П8-ПВА05-ПТ | 8-контактный | ||
| Прямой штекер M16 в сборе (припой, пластиковая трубка) | М16-П12-ПВА05-ПТ | 12-контактный | ||
| Прямой штекер M16 в сборе (припой, пластиковая трубка) | М16-П14-ПВА05-ПТ | 14-контактный | ||
| Прямой штекер M16 в сборе (припой, пластиковая трубка) | М16-П14А-ПВА05-ПТ | 14-контактный А-код | ||
| Прямой штекер M16 в сборе (припой, пластиковая трубка) | М16-П16-ПВА05-ПТ | 16-контактный | ||
| Прямой штекер M16 в сборе (припой, пластиковая трубка) | М16-П19-ПВА05-ПТ | 19-контактный | ||
| Прямой штекер M16 в сборе (припой, пластиковая трубка) | М16-П24-ПВА05-ПТ | 24-контактный |
Загрузки
| Каталог продукции | CAZN-Руководство по выбору продукции европейского стандарта |
| Руководство по разъему пропорционального клапана CAZN | Вид |
| Руководство по разъему датчика вибрации CAZN Zhengcheng | Вид |
| CAZN Zhengcheng — Руководство по выбору для тяжелых условий эксплуатации — H2023-2 | Вид |
| Брошюра по выбору пластикового водонепроницаемого соединителя CAZN Zhengcheng-E2024-1 | Вид |
| Руководство по выбору самоблокирующейся серии CAZN Zhengcheng T2023-2 | Вид |
| Брошюра по выбору соединителей европейского стандарта CAZN Zhengcheng-M2023-2 | Вид |
| CAZN Zhengcheng-RJ45 Сигнальная вилка промышленной сети-2023-2 | Вид |
| Специальный разъем CAZN Zhengcheng NMEA-N2023-1 | Вид |
| Разъем американского стандарта CAZN Zhengcheng-26482-MD2023-1 | Вид |
| CAZN-RJ45 Сигнальный штекер промышленной сети-2023-2-английская версия | Вид |
| CAZN-Специальный разъем пропорционального клапана 23-1-английская версия | Вид |
| CAZN-Разъемы для датчиков вибрации 23-1-английская версия | Вид |
