От 1 до 2 переполненных штепсель

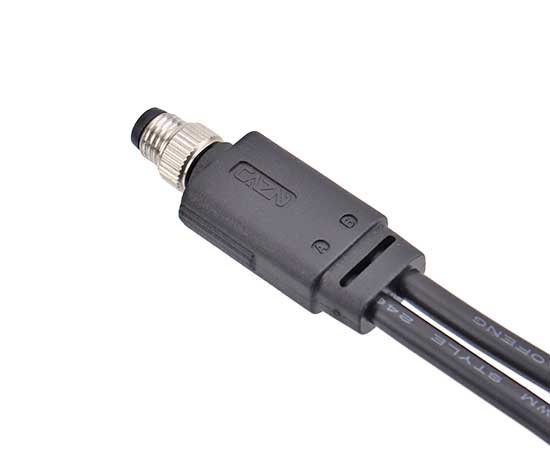

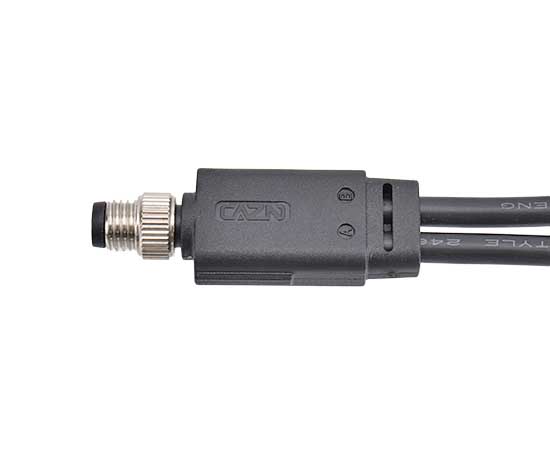

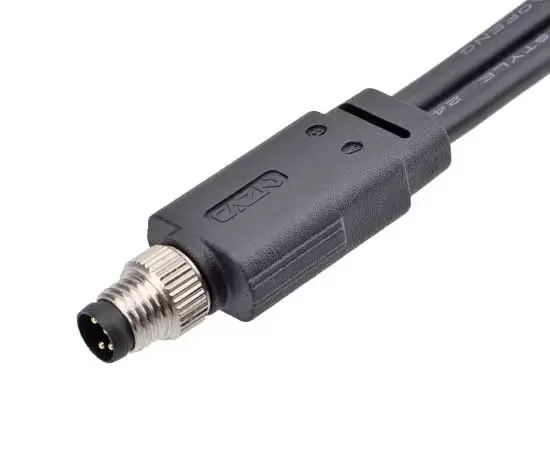

Штекер M8 1 к 2, литой

Соединители европейского стандарта серии M8

Тип конструкции: 1-2-контактный литой штекер

Тип штифта: Мужской тип

Количество контактов: 3, 4, 5, 6, 8-контактный

Материал кабеля: ПВХ/ПУ

Длина кабеля: 1/2/5 метров (настраивается)

Щит: Нет

Сертификация: CE,RoHS,UL

Стандарт: МЭК 61076-2-104

Булавки:
3-контактный А-код 4-контактный А-код 5-контактный B-код 6-контактный А-код 8-контактный A-код
Длина кабеля:
1М 2М 5М
Кодекс продавца:
M8-P3A-MWA-1PV-1T2

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный
Материал изоляции:	ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Формовочный материал:	ПВХ/ПУ
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Степень водонепроницаемости:	IP65/IP67
Стандарт исполнения：	МЭК 61076-2-104

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M8

Электрическая схема

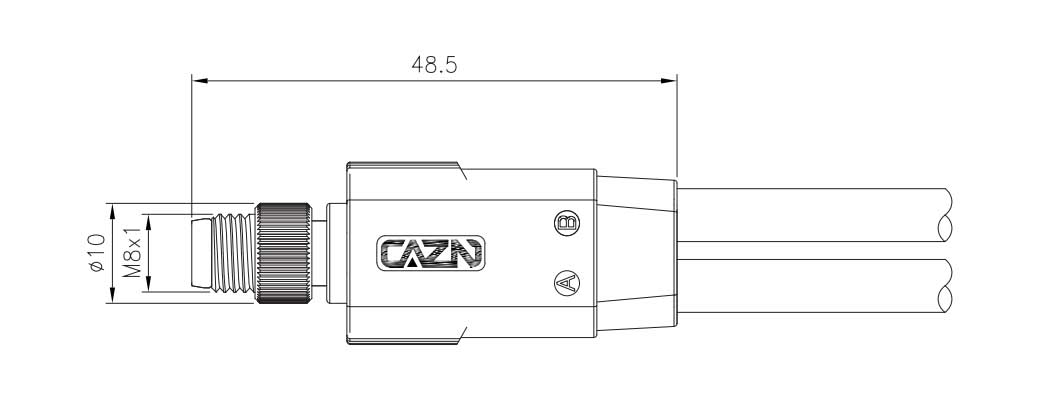

ЧЕРТЕЖ РАЗМЕРОВ

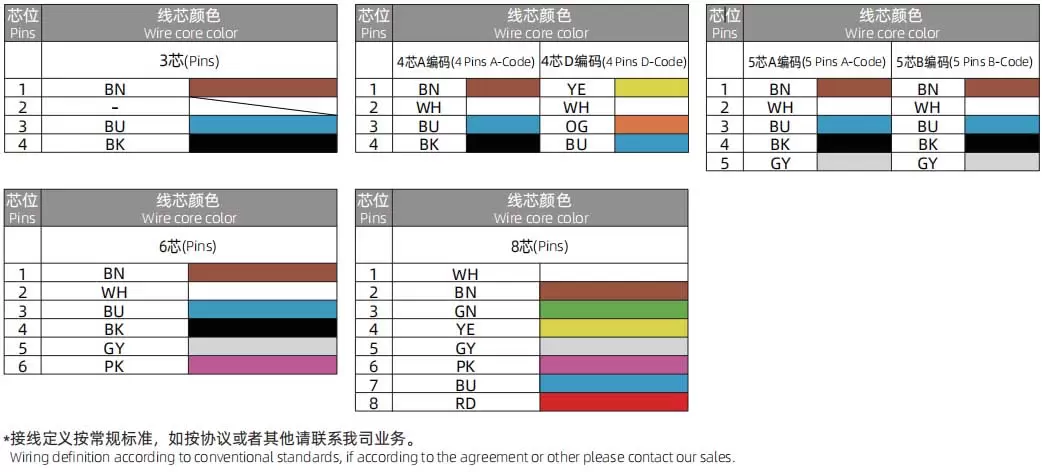

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Номер детали - Неэкранированный	Булавки	3D-загрузка	2D-загрузка
Штекер M8 Male 1to2 литой	М8-П3А-МВА-1ПВ-1Т2	3-контактный А-код
Штекер M8 Male 1to2 литой	М8-П4А-МВА-1ПВ-1Т2	4- контактный А-код
Штекер M8 Male 1to2 литой	М8-П5Б-МВА-1ПВ-1Т2	5- контактный B-код
Штекер M8 Male 1to2 литой	М8-П6А-МВА-1ПВ-1Т2	6- контактный А-код
Штекер M8 Male 1to2 литой	М8-П8А-МВА-1ПВ-1Т2	8- контактный A-код
