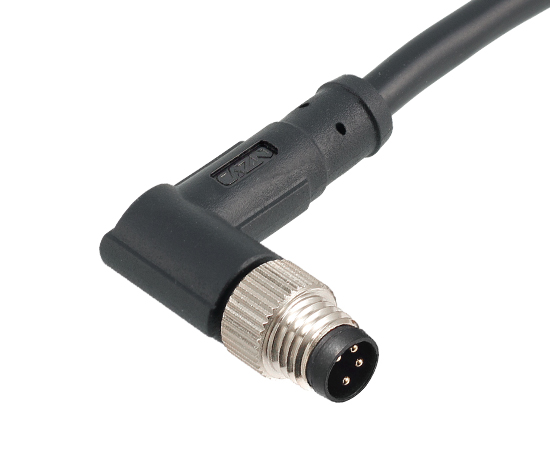

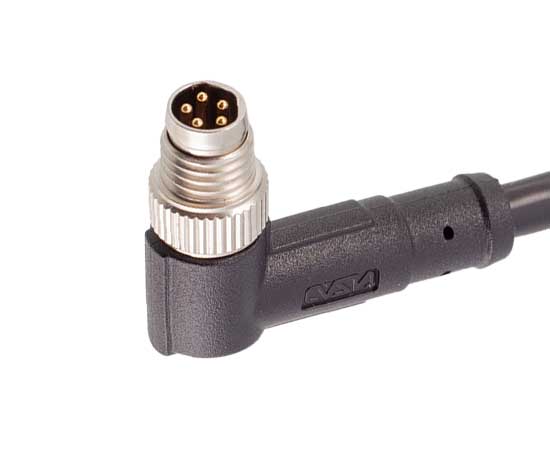

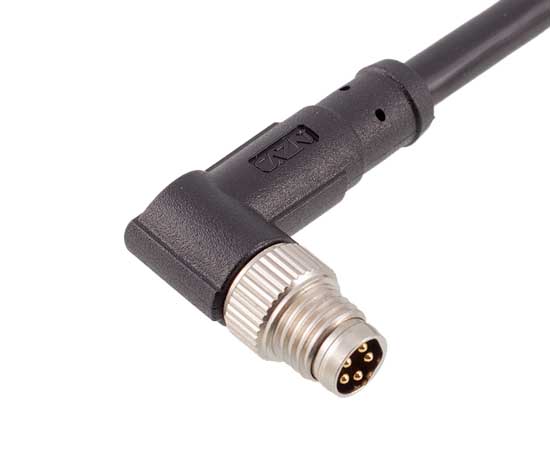

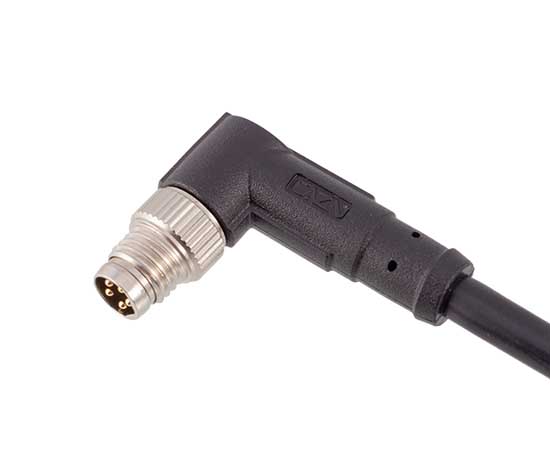

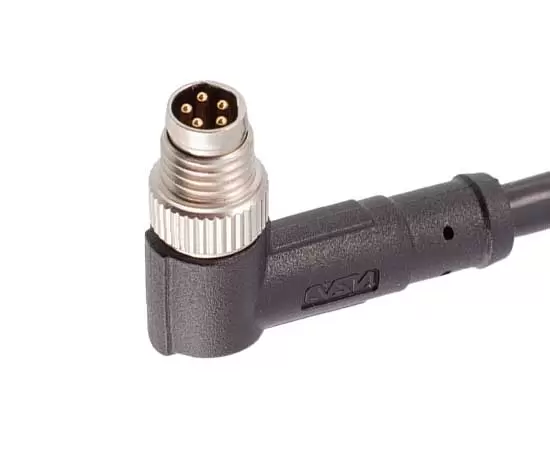

Главная / Продукты / Круговой разъем / M8 / Угловая заглушка / Угловой штекер M8, литой (металлический интерфейс)
Угловая заглушка
Соединители европейского стандарта серии M8
Тип конструкции: угловая литая заглушка
Тип штифта: Мужской тип
Количество контактов: 3, 4, 5pin
Материал кабеля: ПВХ/ПУ
Длина кабеля: 1/2/5 метров (настраивается)
Экранированный: Да/Нет, два варианта
Сертификация: CE,RoHS,UL
Стандарт: МЭК 61076-2-104
-
Кодекс продавца:
M8-P3A-MWD-1PV/1PU-GK
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь никелированная/Цинковый сплав никелированный |
| Материал изолятора: | ПА66 |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Формовочный материал: | ПВХ/ПУ |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Степень водонепроницаемости: | IP65/IP67 |
| Стандарт исполнения： | МЭК 61076-2-104 |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M8
Электрическая схема

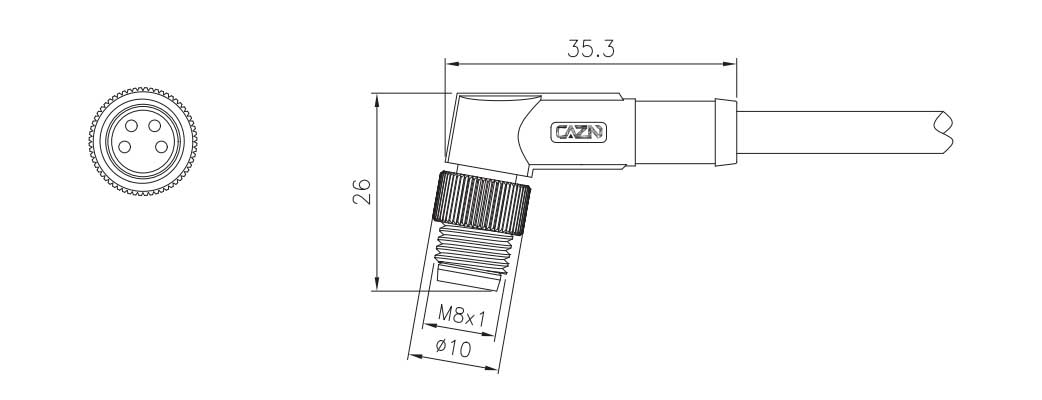

ЧЕРТЕЖ РАЗМЕРОВ

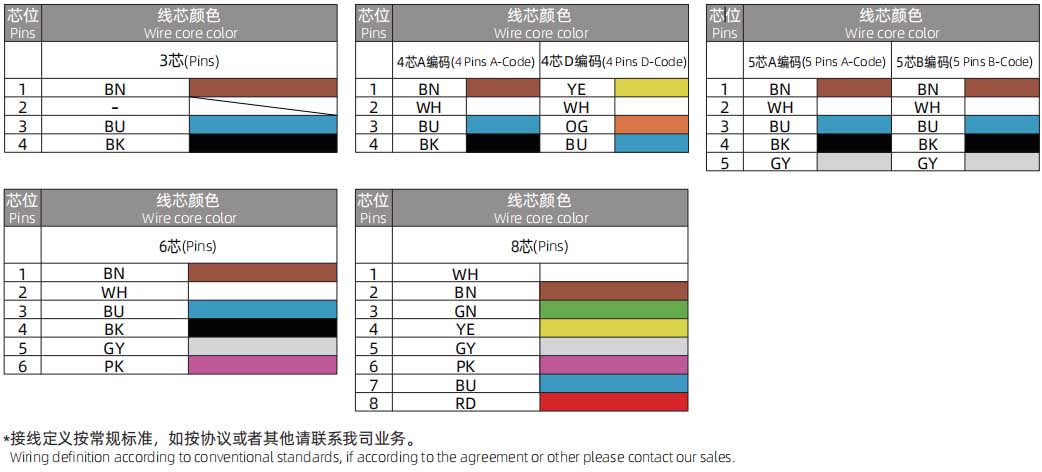

ОПРЕДЕЛЕНИЕ ПРОВОДА
Заказ продукции
| Название продукта | Номер детали-экранированный | Номер детали-Неэкранированный | Булавки | 3D-загрузка | 2D-загрузка |
| M8 угловой штекерный разъем с металлическим интерфейсом | M8-P3A-MWD-xPV/xPU-S-GK | M8-P3A-MWD-xPV/xPU-GK | 3-контактный А-код | ||
| M8 угловой штекерный разъем с металлическим интерфейсом | M8-P4A- MWD-xPV/xPU-S-GK | M8-P4A- MWD-xPV/xPU-GK | 4- контактный А-код | ||
| M8 угловой штекерный разъем с металлическим интерфейсом | M8-P5B -MWD-xPV/xPU-S-GK | M8-P5B- MWD-xPV/xPU-GK | 5- контактный B-код |
