M8 Мужской передний монтажный гнездовой винт с пайкой M8*0,5

Главная / Продукты / Круговой разъем / M8 / Горпанед на переднем горе / Гнездо M8 для фронтального монтажа (пайка, винт M8*0,5)

ПРОДУКТОВЫЙ ЦЕНТР

Горпанед на переднем горе

Гнездо M8 для фронтального монтажа (пайка, винт M8*0,5)

Гнездо M8 для фронтального монтажа (пайка, винт M8*0,5)

Разъем европейского стандарта: серия M8

Тип конструкции: Фронтальный разъем

Метод соединения: Пайка

Тип штифта: Мужской

Количество контактов: 3，4，5，6，8 контактов

Материал кабеля: Одиночные провода

Экранированный: Нет

Длина кабеля: 10 см/20 см/30 см (настраивается)

Сертификация: CE,RoHS,UL

Стандарт: МЭК 61076-2-104

Булавки:
3-контактный А-код 4-контактный А-код 4-контактный D-код 5-контактный B-код 6-контактный А-код 8-контактный A-код
Кодекс продавца:
M8-P3A-GWBM8

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный
Материал изоляции:	ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Стандарт исполнения：	МЭК 61076-2-104

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M8

Электрическая схема

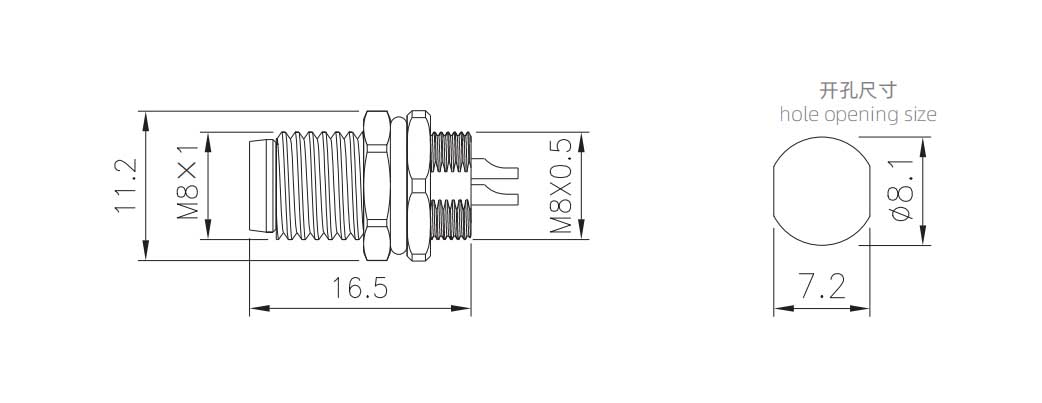

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Номер продукта	Булавки	3D-загрузка	2D-загрузка
Винт M8 для переднего монтажного гнезда (под пайку) M8x0,5	М8-П3А-ГВБМ8	3-контактный А-код
Винт с наружной резьбой M8 для переднего монтажа (под пайку) M8x0,5	М8-П4А-ГВБМ8	4- контактный А-код
Винт с наружной резьбой M8 для переднего монтажа (под пайку) M8x0,5	М8-П4Д-ГВБМ8	4- контактный D-код
Винт с наружной резьбой M8 для переднего монтажа (под пайку) M8x0,5	М8-П5Б-ГВБМ8	5- контактный B-код
Винт с наружной резьбой M8 для переднего монтажа (под пайку) M8x0,5	М8-П6А-ГВБМ8	6- контактный А-код
Винт с наружной резьбой M8 для переднего монтажа (под пайку) M8x0,5	М8-П8А-ГВБМ8	8- контактный A-код
