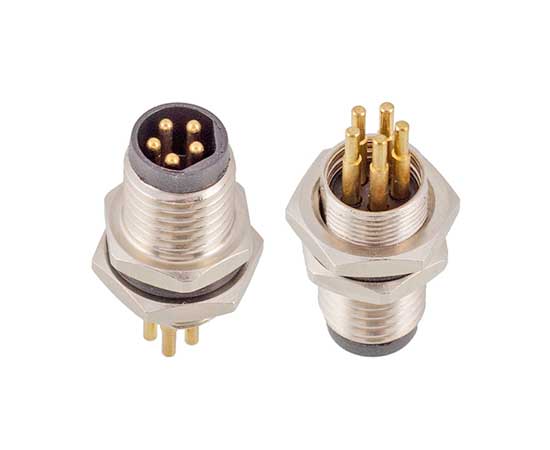

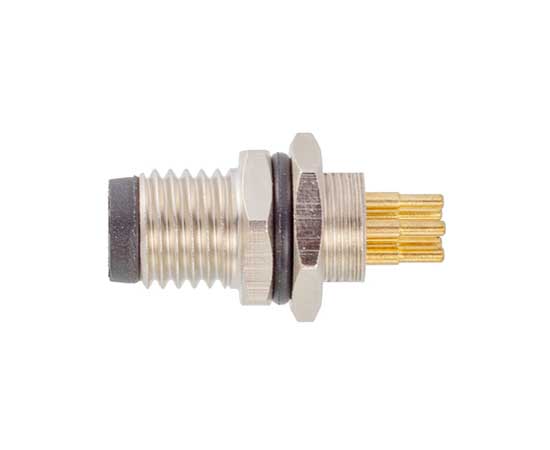

M8 Мужской передний монтажный разъем PCB Винт M8*0.5

Главная / Продукты / Круговой разъем / M8 / Горпанед на переднем горе / Гнездо M8 с передним креплением (печатная плата, винт M8*0,5)

ПРОДУКТОВЫЙ ЦЕНТР

Горпанед на переднем горе

Гнездо M8 с передним креплением (печатная плата, винт M8*0,5)

Гнездо M8 с передним креплением (печатная плата, винт M8*0,5)

Разъем европейского стандарта: серия M8

Тип конструкции: Фронтальный разъем

Метод подключения: печатная плата

Тип штифта: Мужской

Количество контактов: 3，4，5，6，8 контактов

Экранированный: Нет

Сертификация: CE,RoHS,UL

Стандарт: МЭК 61076-2-104

Булавки:
3-контактный А-код 4-контактный А-код 4-контактный D-код 5-контактный B-код 6-контактный А-код 8-контактный A-код
Кодекс продавца:
M8-P3A-GPBM8

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный
Материал изоляции:	ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Стандарт исполнения：	МЭК 61076-2-104

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M8

Электрическая схема

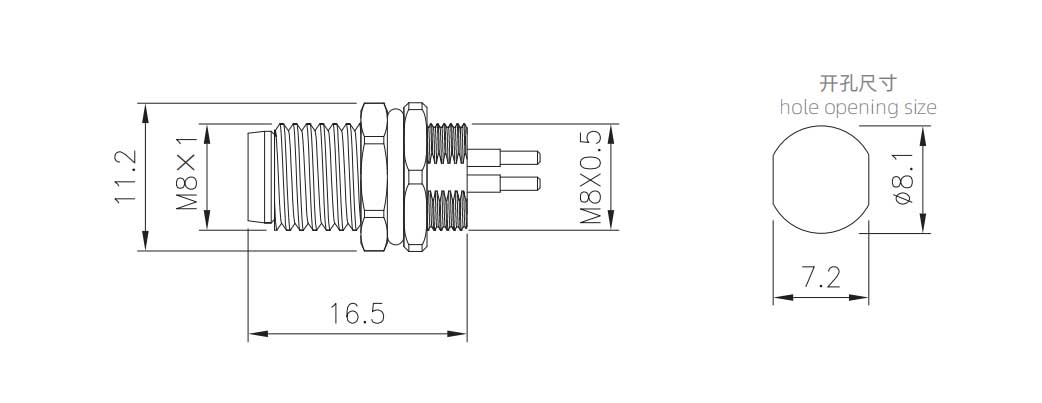

ЧЕРТЕЖ РАЗМЕРОВ

РАСПОЛОЖЕНИЕ ШТЫРЕЙ ПЕЧАТНОЙ ПЛАТЫ M8

Заказ продукции

Название продукта	Номер продукта	Булавки	3D-загрузка	2D-загрузка
Винт M8 для переднего монтажного гнезда (печатная плата) M8x0.5	М8-П3А-ГПБМ8	3-контактный А-код
Винт M8 для переднего монтажного гнезда (печатная плата) M8x0.5	М8-П4А-ГПБМ8	4- контактный А-код
Винт M8 для переднего монтажного гнезда ( печатная плата ) M8x0.5	М8-П4Д-ГПБМ8	4- контактный D-код
Винт M8 для переднего монтажного гнезда ( печатная плата ) M8x0.5	М8-П5Б-ГПБМ8	5- контактный B-код
Винт M8 для переднего монтажного гнезда ( печатная плата ) M8x0.5	М8-П6А-ГПБМ8	6- контактный А-код
Винт M8 для переднего монтажного гнезда ( печатная плата ) M8x0.5	М8-П8А-ГПБМ8	8- контактный A-код

Загрузки

Каталог продукции	CAZN-Руководство по выбору продукции европейского стандарта
Руководство по разъему пропорционального клапана CAZN	Вид
Руководство по разъему датчика вибрации CAZN Zhengcheng	Вид
CAZN Zhengcheng — Руководство по выбору для тяжелых условий эксплуатации — H2023-2	Вид
Брошюра по выбору пластикового водонепроницаемого соединителя CAZN Zhengcheng-E2024-1	Вид
Руководство по выбору самоблокирующейся серии CAZN Zhengcheng T2023-2	Вид
Брошюра по выбору соединителей европейского стандарта CAZN Zhengcheng-M2023-2	Вид
CAZN Zhengcheng-RJ45 Сигнальная вилка промышленной сети-2023-2	Вид
Специальный разъем CAZN Zhengcheng NMEA-N2023-1	Вид
Разъем американского стандарта CAZN Zhengcheng-26482-MD2023-1	Вид
CAZN-RJ45 Сигнальный штекер промышленной сети-2023-2-английская версия	Вид
CAZN-Специальный разъем пропорционального клапана 23-1-английская версия	Вид
CAZN-Разъемы для датчиков вибрации 23-1-английская версия	Вид

СВЯЖИТЕСЬ С НАМИ, ЧТОБЫ ПОЛУЧИТЬ БЕСПЛАТНЫЕ ОБРАЗЦЫ РАЗЪЕМОВ

Обычные продукты могут предоставить несколько бесплатных образцов для тестирования в соответствии с вашими потребностями,
а также могут предоставить индивидуальные характеристики и материалы в соответствии с вашими особыми потребностями.

Связаться с нами

СВЯЗАННЫЕ РЕШЕНИЯ

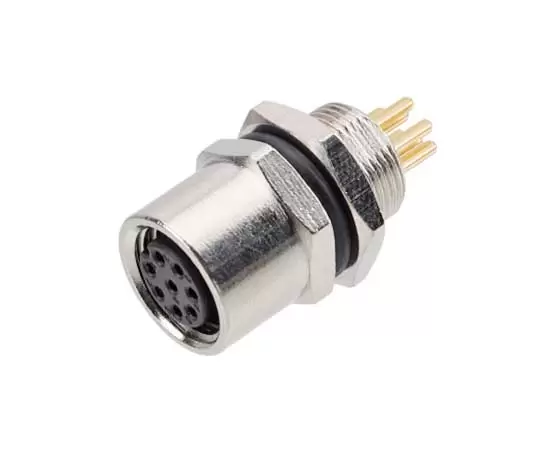

СОПУТСТВУЮЩИЕ ПРОДУКТЫ
