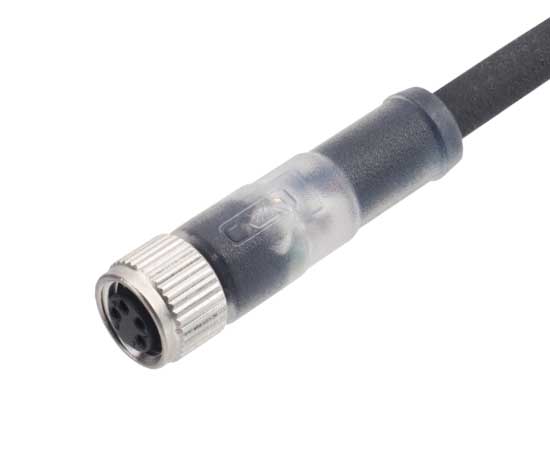

M8 прямая розетка переформованная (светодиод)

Разъемы европейского стандарта: серия M8

Тип конструкции: прямая литая заглушка

Тип штифта: гнездовой

Количество контактов: 3, 4 штырьковых

Материал кабеля: ПВХ/ПУ

Длина кабеля: 1/2/5 метров (настраивается)

Экранированный: Да/Нет, два варианта

Сертификация: CE, RoHS, UL

Стандарт: МЭК 61076-2-104

Булавки:
3А 4А
Кодекс продавца:

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный
Материал изолятора:	ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Формовочный материал:	ПВХ/ПУ
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Степень водонепроницаемости:	IP65/IP67
Стандарт исполнения：	МЭК 61076-2-104

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M8

Электрическая схема

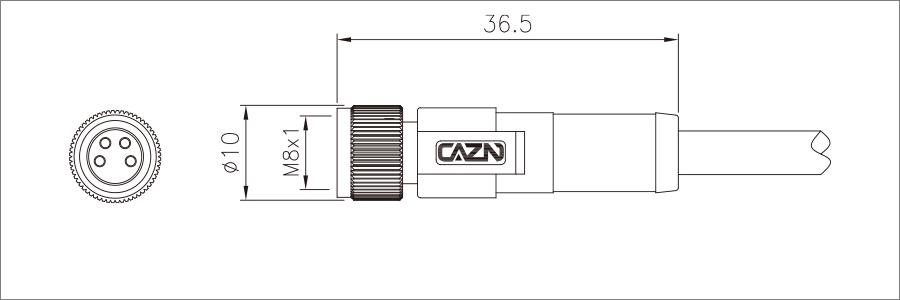

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Количество светодиодов	Номер продукта	Булавки	3D-загрузка	2D-загрузка
M8 прямая розетка переформованная вилка (светодиод)--xxMeters-оболочка из ПВХ	2 лампы ПНП	М8-С3А-МВА-1ПВ-ЛП2	3-контактный А-код
M8 прямая розетка переформованная вилка (светодиод)--xxMeters-оболочка из ПВХ	2 лампы NPN	М8-С3А-МВА-1ПВ-ЛН2	3-контактный А-код
M8 прямая розетка переформованная вилка (светодиод)--xxMeters-оболочка из ПВХ	3 лампы ПНП	М8-С3А-МВА-1ПВ-ЛП3	3-контактный А-код
M8 прямая розетка переформованная вилка (светодиод)--xxMeters-оболочка из ПВХ	3 лампы NPN	М8-С3А-МВА-1ПВ-НП3	3-контактный А-код
M8 прямая розетка переформованная вилка (светодиод)--xxMeters-оболочка из ПВХ	2 лампы ПНП	М8-С4А-МВА-1ПВ-ЛП2	4- контактный А-код
M8 прямая розетка переформованная вилка (светодиод)--xxMeters-оболочка из ПВХ	2 лампы NPN	М8-С4А-МВА-1ПВ-ЛН2	4-контактный А-код
M8 прямая розетка переформованная вилка (светодиод)--xxMeters-оболочка из ПВХ	3 лампы ПНП	М8-С4А-МВА-1ПВ-ЛП3	4-контактный А-код
M8 прямая розетка переформованная вилка (светодиод)--xxMeters-оболочка из ПВХ	3 лампы NPN	М8-С4А-МВА-1ПВ-ЛН3	4-контактный А-код
