Главная / Продукты / Круговой разъем / M8 / Прямая заглушка / Прямой штекер M8, литой под давлением (светодиод)
Прямая заглушка
Разъемы европейского стандарта: серия M8
Тип конструкции: прямая литая заглушка
Тип штифта: Мужской тип
Количество контактов: 3, 4 штырьковых
Материал кабеля: ПВХ/ПУ
Длина кабеля: 1/2/5 метров (настраивается)
Экранированный: Да/Нет, два варианта
Сертификация: CE, RoHS, UL
Стандарт: МЭК 61076-2-104
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь никелированная/Цинковый сплав никелированный |
| Материал изолятора: | ПА66 |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Формовочный материал: | ПВХ/ПУ |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Степень водонепроницаемости: | IP65/IP67 |
| Стандарт исполнения： | МЭК 61076-2-104 |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M8
Электрическая схема

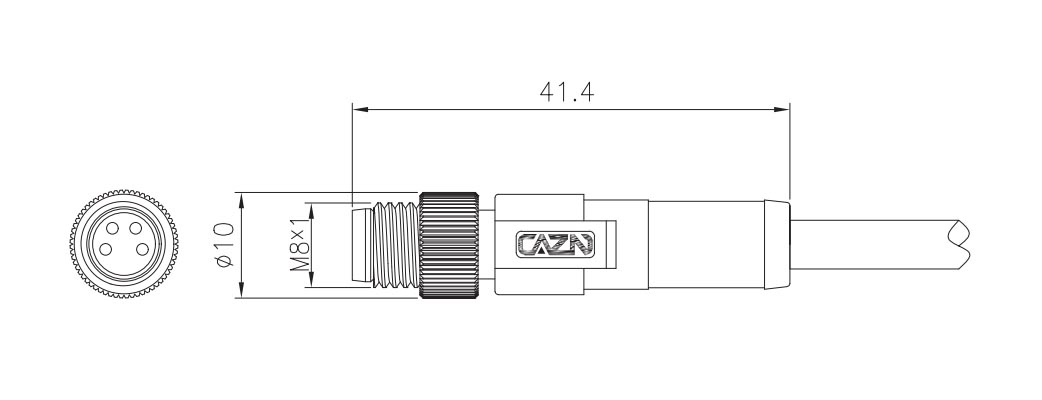

ЧЕРТЕЖ РАЗМЕРОВ
ОПРЕДЕЛЕНИЕ ПРОВОДА
Заказ продукции
| Название продукта | Количество светодиодов | Номер продукта | Булавки | 3D-загрузка | 2D-загрузка |
| Прямой штекер M8, литой под давлением (светодиод) | 2 лампы ПНП | М8-П3А-МВА-1ПВ-ЛП2 | 3-контактный А-код | ||
| Прямой штекер M8, литой под давлением (светодиод) | 2 лампы NPN | М8-П3А-МВА-1ПВ-ЛН2 | 3-контактный А-код | ||
| Прямой штекер M8, литой под давлением (светодиод) | 3 лампы ПНП | М8-П3А-МВА-1ПВ-ЛП3 | 3-контактный А-код | ||
| Прямой штекер M8, литой под давлением (светодиод) | 3 лампы NPN | М8-П3А-МВА-1ПВ-НП3 | 3-контактный А-код | ||
| Прямой штекер M8, литой под давлением (светодиод) | 2 лампы ПНП | М8-П4А-МВА-1ПВ-ЛП2 | 4- контактный А-код | ||
| Прямой штекер M8, литой под давлением (светодиод) | 2 лампы NPN | М8-П4А-МВА-1ПВ-ЛН2 | 4-контактный А-код | ||
| Прямой штекер M8, литой под давлением (светодиод) | 3 лампы ПНП | М8-П4А-МВА-1ПВ-ЛП3 | 4-контактный А-код | ||
| Прямой штекер M8, литой под давлением (светодиод) | 3 лампы NPN | М8-П4А-МВА-1ПВ-ЛН3 | 4-контактный А-код |
