Главная / Продукты / Круговой разъем / M8 / Прямая заглушка / M8 прямая розетка переформованная

ПРОДУКТОВЫЙ ЦЕНТР

Прямая заглушка

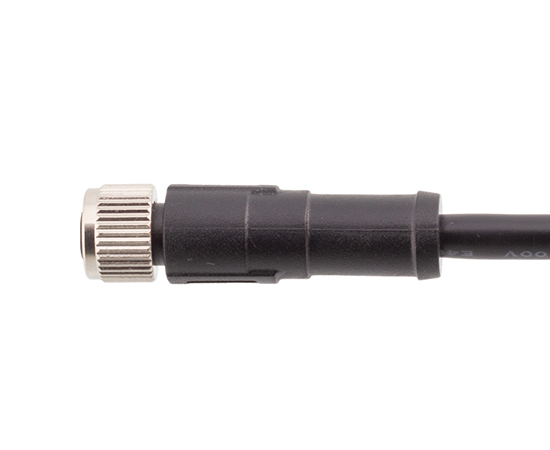

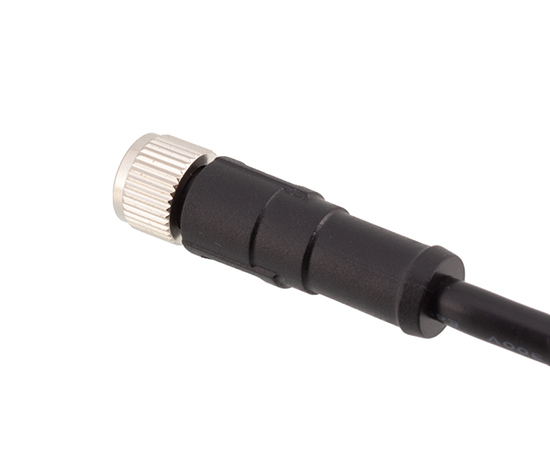

M8 прямая розетка переформованная

Разъем европейского стандарта: серия M8

Тип конструкции: Прямой литой штекер

Тип штифта: женский

Количество контактов: 3，4，5，6，8 контактов

Материал провода: ПВХ/ПУ

Экранированный: два варианта: экранированный/неэкранированный

Длина кабеля: 1M/2M/5M (настраивается)

Сертификация: CE, RoHS, UL

Стандарт: МЭК 61076-2-104

Булавки:
3-контактный А-код 4-контактный А-код 4-контактный D-код 5-контактный B-код 6-контактный А-код 8-контактный A-код
Длина провода:
1М 2М 5М
Кодекс продавца:
M8-S4A-MWA-1PV/1PU

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный
Материал изолятора:	ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Формовочный материал:	ПВХ/ПУ
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤5 мОм
Долговечность：	≥500 циклов
Применимая температура:	-25℃ ~ +80℃
Степень водонепроницаемости:	IP65/IP67
Стандарт исполнения：	МЭК 61076-2-104

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M8

Электрическая схема

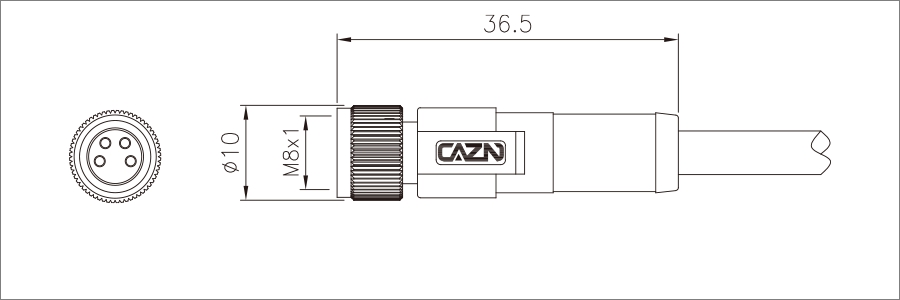

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Номер продукта	Булавки	3D-загрузка	2D-загрузка
M8 прямая розетка переформованная	M8-S3A-MWA-xPV/xPU	3-контактный А-код
M8 прямая розетка переформованная	M8-S4A -MWA-xPV/xPU	4- контактный А-код
M8 прямая розетка переформованная	M8-S4D -MWA-xPV/xPU	4- контактный D-код
M8 прямая розетка переформованная	M8-S5B- MWA-xPV/xPU	5- контактный B-код
M8 прямая розетка переформованная	M8-S6A- MWA-xPV/xPU	6- контактный А-код
M8 прямая розетка переформованная	M8-S8A -MWA-xPV/xPU	8- контактный A-код
