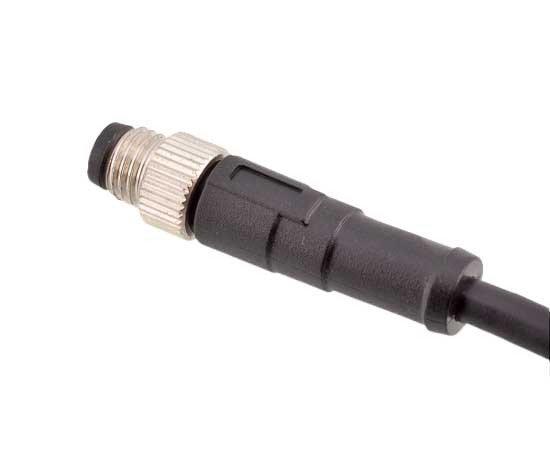

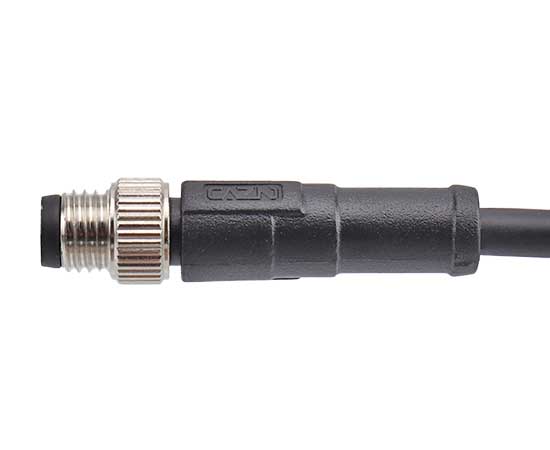

Прямой штекер M8, литой под давлением (светодиод)
УЗНАТЬ БОЛЬШЕ
Главная / Продукты / Круговой разъем / M8 / Прямая заглушка / Прямой штекер M8 с литой резьбой
Прямая заглушка
Разъем европейского стандарта: серия M8
Тип конструкции: Прямой литой штекер
Тип штифта: Мужской
Количество контактов: 3，4，5，6，8 контактов
Материал провода: ПВХ/ПУ
Экранированный: два варианта: экранированный/неэкранированный
Длина кабеля: 1M/2M/5M (настраивается)
Сертификация: CE, RoHS, UL
Стандарт: МЭК 61076-2-104
-
Кодекс продавца:
M8-P3A-MWA-1PV/1PU
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь никелированная/Цинковый сплав никелированный |
| Материал изолятора: | ПА66 |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Формовочный материал: | ПВХ/ПУ |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Степень водонепроницаемости: | IP65/IP67 |
| Стандарт исполнения： | МЭК 61076-2-104 |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M8
Электрическая схема
ЧЕРТЕЖ РАЗМЕРОВ
ОПРЕДЕЛЕНИЕ ПРОВОДА
Заказ продукции
| Название продукта | Номер продукта | Булавки | 3D-загрузка | 2D-загрузка |
| Прямой штекер M8 с литой резьбой | M8-P3A-MWA-xPV/xPU | 3-контактный А-код | ||
| Прямой штекер M8 с литой резьбой | M8-P4A -MWA-xPV/xPU | 4- контактный А-код | ||
| Прямой штекер M8 с литой резьбой | M8-P4D -MWA-xPV/xPU | 4- контактный D-код | ||
| Прямой штекер M8 с литой резьбой | M8-P5B -MWA-xPV/xPU | 5- контактный B-код | ||
| Прямой штекер M8 с литой резьбой | M8-P6A -MWA-xPV/xPU | 6- контактный А-код | ||
| Прямой штекер M8 с литой резьбой | M8-P8A -MWA-xPV/xPU | 8- контактный A-код |
