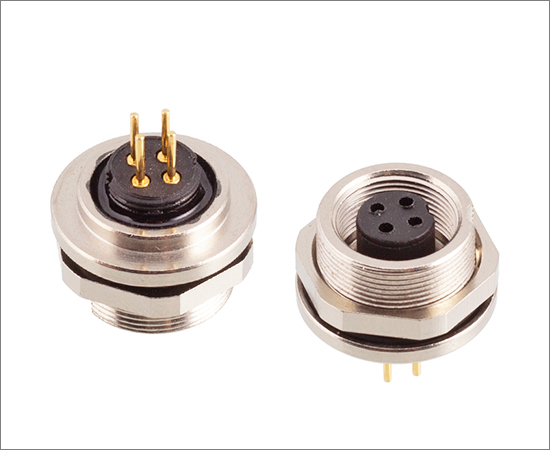

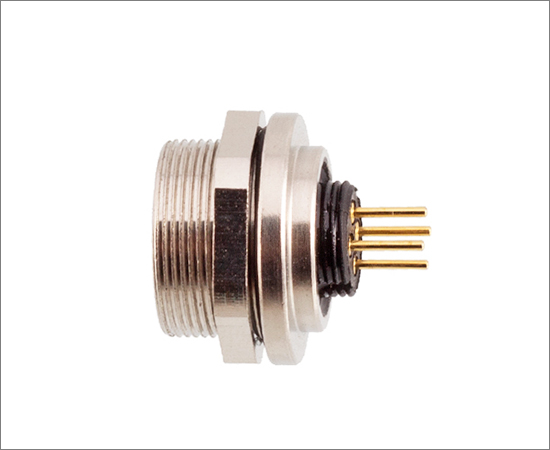

Гнездо M9 с задним креплением (печатная плата)

Гнездо M9 с задним креплением (печатная плата)

Разъем европейского стандарта: серия M9

Тип конструкции: Гнездо с задним креплением

Метод подключения: печатная плата

Тип штифта: женский

Количество контактов: 2，3，4，5，6，7，8 контактов

Земля: Нет

Сертификация: CE,RoHS,UL

Булавки:
2-контактный А-код 3-контактный А-код 4-контактный А-код 5-контактный А-код 6-контактный А-код 7-контактный А-код 8-контактный A-код
Кодекс продавца:
M9-S2-GPFM12

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь никелированная/Цинковый сплав никелированный
Материал изоляции:	ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Сопротивление изоляции:	≥100 мОм
Контактное сопротивление:	≤3 мОм
Диапазон проводки:	3,0~5,0 мм
Применимая температура:	-25℃ ~ +80℃

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M9

Электрическая схема

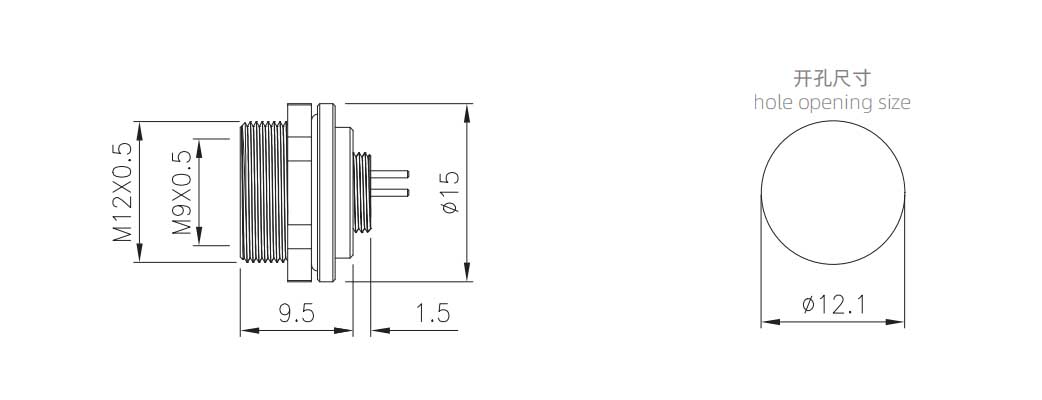

ЧЕРТЕЖ РАЗМЕРОВ

ОПРЕДЕЛЕНИЕ ПРОВОДА

Заказ продукции

Название продукта	Номер продукта	Булавки	3D-загрузка	2D-загрузка
M9 гнездо для заднего монтажа (печатная плата)	М9-С2-ГПФМ12	2-контактный А-код
M9 Женский задний разъем (печатная плата)	М9-С 3 -ГПФМ12	3-контактный А-код
M9 Женский задний разъем (печатная плата)	М9-С 4 -ГПФМ12	4-контактный А-код
M9 Женский задний разъем (печатная плата)	М9-С 5 -ГПФМ12	5-контактный А-код
M9 Женский задний разъем (печатная плата)	М9-С 6 -ГПФМ12	6-контактный А-код
M9 Женский задний разъем (печатная плата)	М9-С 7 -ГПФМ12	7-контактный А-код
M9 Женский задний разъем (печатная плата)	М9-С 8 -ГПФМ12	8-контактный A-код
