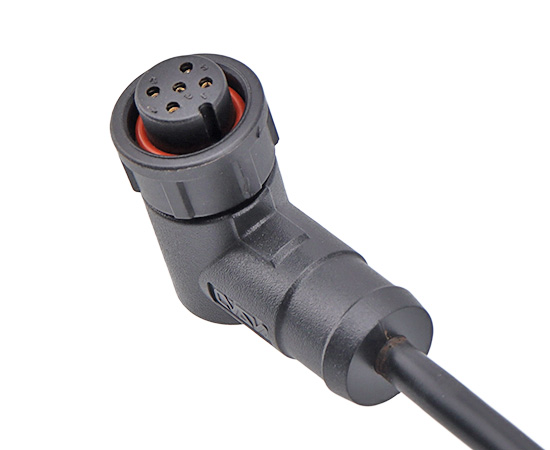

E10 Прямоугольная розетка с литой головкой (байонет)
E10 Прямоугольная розетка с литой головкой (байонет)
E10 Прямоугольная розетка с литой головкой (байонет)
E10 Прямоугольная розетка с литой головкой (байонет)
E10 Прямоугольная розетка с литой головкой (байонет)
<>

Пластиковый водонепроницаемый разъем : серия E10

5/8 "-27UNS винт стандарта США

Тип конструкции: прямоугольная розетка с литой резьбой

Тип штифта: женский

Соединение: Байонетное (B)

Количество ядер : 2, 3, 4, 5, 6, 7, 8, 10, 12 контактов

Способ подключения: пайка

Экранированный: Нет



INQUIRYРАССЛЕДОВАНИЕ DOWNLOADСКАЧАТЬ
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
Материал корпуса：Термопластичный пластик PA66, класс огнестойкости: V-0
Контактный материал：Латунь/Фосфорная медь позолоченная
Количество контактов:2-12 контактов, ток: высокий и низкий ток
Муфта:Резьба (T); Байонет (B)
Путь прекращения:Припой
Сопротивление изоляции:2000 мОм
Диаметр кабеля:4,0мм~8,0мм
Долговечность： ≥500 циклов
Применимая температура: -40 ℃ ~ +105 ℃
Степень водонепроницаемости:IP67，IP68
Размер винта:5/8"-27UNS
E10 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ


Электрическая схема

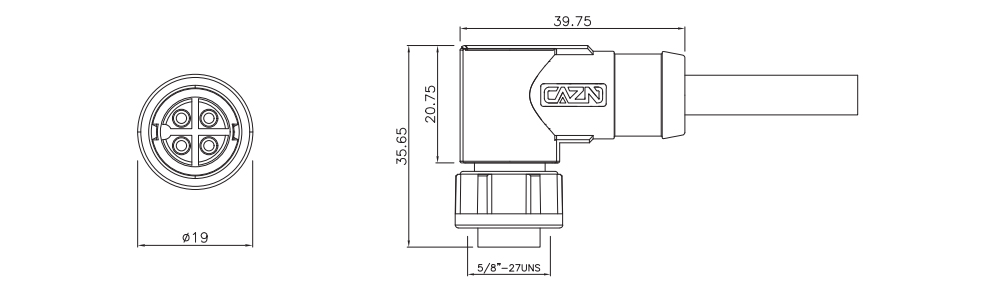

ЧЕРТЕЖ РАЗМЕРОВ


Заказ продукции
Название продуктаНоминальное напряжениеНоминальный токНомер детали Булавки 3D-загрузка 2D-загрузка
E10 Прямоугольная розетка с литой головкой (байонет)60В5АE10B-S2-MWD-xPV 2 　 　
E10 Прямоугольная розетка с литой головкой (байонет)60В5АE10B-S3-MWD-xPV 3 　 　
E10 Прямоугольная розетка с литой головкой (байонет)60В5АE10B-S4-MWD-xPV4

E10 Прямоугольная розетка с литой головкой (байонет)60В5АE10B-S5-MWD-xPV5

E10 Прямоугольная розетка с литой головкой (байонет)60В5АE10B-S6-MWD-xPV6


E10 Прямоугольная розетка с литой головкой (байонет)60В5АE10B-S7-MWD-xPV7

E10 Прямоугольная розетка с литой головкой (байонет)60В5АE10B-S8-MWD-xPV8

E10 Прямоугольная розетка с литой головкой (байонет)30В2АE10B-S10-MWD-xPV10

E10 Прямоугольная розетка с литой головкой (байонет)30В2АE10B-S12-MWD-xPV12

E10 Прямоугольная розетка с литой головкой (байонет)300В10АE10B-S2B-MWD-xPV2Б

E10 Прямоугольная розетка с литой головкой (байонет)300В10АE10B-S3B-MWD-xPV3Б

E10 Прямоугольная розетка с литой головкой (байонет)300В10АE10B-S4B-MWD-xPV4Б

E10 Прямоугольная розетка с литой головкой (байонет)125В10АE10B-S2C-MWD-xPV2С

E10 Прямоугольная розетка с литой головкой (байонет)125В10АE10B-S3C-MWD-xPV3С

E10 Прямоугольная розетка с литой головкой (байонет)125В10АE10B-S4C-MWD-xPV4С
