E10 Прямой штекерный разъем для установки в полевых условиях (байонетный)
УЗНАТЬ БОЛЬШЕ
Главная / Продукты / Кабельный разъём типа E / E10 / Заглушка (штыка) / E10 Прямой штекерный разъем с литой головкой (байонетный)
Заглушка (штыка)
Пластиковый водонепроницаемый разъем : серия E10
5/8 "-27UNS винт стандарта США
Тип конструкции: Прямой литой ответный штекер
Тип штифта: Мужской
Соединение: Байонетное (B)
Количество ядер : 2, 3, 4, 5, 6, 7, 8, 10, 12 контактов
Способ подключения: пайка
Экранированный: Нет
-
Кодекс продавца:
E10B-P2-MWK-xPV
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Термопластичный пластик PA66, класс огнестойкости: V-0 |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Количество контактов: | 2-12 контактов, ток: высокий и низкий ток |
| Муфта: | Резьба (T); Байонет (B) |
| Путь прекращения: | Припой |
| Сопротивление изоляции: | 2000 мОм |
| Диаметр кабеля: | 4,0мм~8,0мм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -40 ℃ ~ +105 ℃ |
| Степень водонепроницаемости: | IP67，IP68 |
| Размер винта: | 5/8"-27UNS |
E10 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Электрическая схема

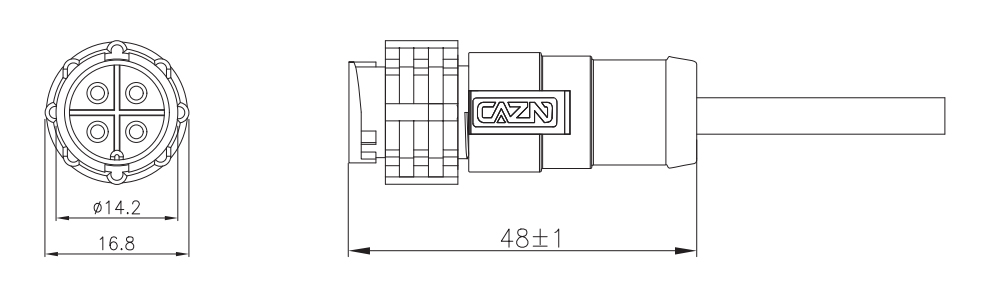

ЧЕРТЕЖ РАЗМЕРОВ
Заказ продукции
| Название продукта | Номинальное напряжение | Номинальный ток | Номер детали | Булавки | 3D-загрузка | 2D-загрузка |
| E10 Прямой штекерный разъем с литой головкой (байонетный) | 60В | 5А | E10B-P2-MWK-xPV | 2 | ||
| E10 Прямой штекерный разъем с литой головкой (байонетный) | 60В | 5А | E10B-P3-MWK-xPV | 3 | ||
| E10 Прямой штекерный разъем с литой головкой (байонетный) | 60В | 5А | E10B-P4-MWK-xPV | 4 | ||
| E10 Прямой штекерный разъем с литой головкой (байонетный) | 60В | 5А | E10B-P5-MWK-xPV | 5 | ||
| E10 Прямой штекерный разъем с литой головкой (байонетный) | 60В | 5А | E10B-P6-MWK-xPV | 6 | ||
| E10 Прямой штекерный разъем с литой головкой (байонетный) | 60В | 5А | E10B-P7-MWK-xPV | 7 | ||
| E10 Прямой штекерный разъем с литой головкой (байонетный) | 60В | 5А | E10B-P8-MWK-xPV | 8 | ||
| E10 Прямой штекерный разъем с литой головкой (байонетный) | 30В | 2А | E10B-P10-MWK-xPV | 10 | ||
| E10 Прямой штекерный разъем с литой головкой (байонетный) | 30В | 2А | E10B-P12-MWK-xPV | 12 | ||
| E10 Прямой штекерный разъем с литой головкой (байонетный) | 300В | 10А | E10B-P2B-MWK-xPV | 2Б | ||
| E10 Прямой штекерный разъем с литой головкой (байонетный) | 300В | 10А | E10B-P3B-MWK-xPV | 3Б | ||
| E10 Прямой штекерный разъем с литой головкой (байонетный) | 300В | 10А | E10B-P4B-MWK-xPV | 4Б | ||
| E10 Прямой штекерный разъем с литой головкой (байонетный) | 125В | 10А | E10B-P2C-MWK-xPV | 2С | ||
| E10 Прямой штекерный разъем с литой головкой (байонетный) | 125В | 10А | E10B-P3C-MWK-xPV | 3С | ||
| E10 Прямой штекерный разъем с литой головкой (байонетный) | 125В | 10А | E10B-P4C-MWK-xPV | 4С |
