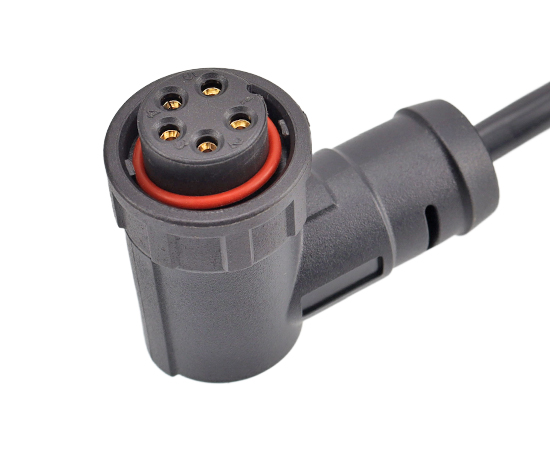

E13 Женский угловой штекерный кабель с формованным соединением (байонетный)
E13 Женский угловой штекерный кабель с формованным соединением (байонетный)
E13 Женский угловой штекерный кабель с формованным соединением (байонетный)
E13 Женский угловой штекерный кабель с формованным соединением (байонетный)
E13 Женский угловой штекерный кабель с формованным соединением (байонетный)
<>

Пластиковый водонепроницаемый разъем : серия E13

13/16"-28UNS винт стандарта США

Тип конструкции: Прямоугольный многослойный  заглушка

Тип штифта: женский

Соединение: Байонетное (B)

Количество ядер : 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 18 контактов

Способ подключения: пайка

Экранированный: Нет

Сертификация: CE, RoHS



INQUIRYРАССЛЕДОВАНИЕ DOWNLOADСКАЧАТЬ
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
Материал корпуса：Термопластичный пластик PA66, класс огнестойкости: V-0
Контактный материал：Медь позолоченная
Количество контактов:2-18 контактов, ток: высокий ток, низкий ток и смешанный ток
Муфта:Резьба (T); Байонет (B)
Путь прекращения:Припой
Сопротивление изоляции:2000 мОм
Диаметр кабеля:6,0мм~10,0мм
Долговечность： ≥500 циклов
Применимая температура: -40 ℃ ~ +105 ℃
Степень водонепроницаемости:IP67，IP68
Размер винта:13/16"-28UNS
E13 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ


Электрическая схема

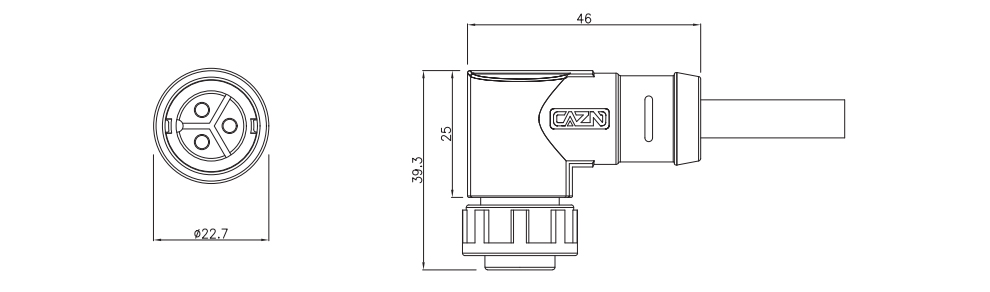

ЧЕРТЕЖ РАЗМЕРОВ


Заказ продукции
Название продуктаНоминальное напряжениеНоминальный токНомер детали Булавки 3D-загрузка 2D-загрузка
E13 Угловая розетка с внутренней резьбой (байонет)125В20АE13B-S2-MWD-xPV 2 　 　
E13 Угловая  внутренняя резьбовая заглушка ( байонет )125В20АE13B-S3-MWD-xPV 3 　 　
E13 Угловая  внутренняя резьбовая заглушка ( байонет )125В10АE13B-S4-MWD-xPV4

E13 Угловая  внутренняя резьбовая заглушка ( байонет )125В10АE13B-S5-MWD-xPV5

E13 Угловая  внутренняя резьбовая заглушка ( байонет )125В10АE13B-S6-MWD-xPV6


E13 Угловая  внутренняя резьбовая заглушка ( байонет )60В5АE13B-S7-MWD-xPV7

E13 Угловая  внутренняя резьбовая заглушка ( байонет )60В5АE13B-S8-MWD-xPV8

E13 Угловая  внутренняя резьбовая заглушка ( байонет )60В5АE13B-S9-MWD-xPV9

E13 Угловая  внутренняя резьбовая заглушка ( байонет )60В5АE13B-S10-MWD-xPV10

E13 Угловая  внутренняя резьбовая заглушка ( байонет )60В5АE13B-S12-MWD-xPV12

E13 Угловая  внутренняя резьбовая заглушка ( байонет )60В5АE13B-S14-MWD-xPV14

E13 Угловая  внутренняя резьбовая заглушка ( байонет )30В2АE13B-S18-MWD-xPV18

E13 Угловая  внутренняя резьбовая заглушка ( байонет )300В20АE13B-S2B-MWD-xPV2Б

E13 Угловая  внутренняя резьбовая заглушка ( байонет )300В20АE13B-S3B-MWD-xPV3Б

E13 Угловая  внутренняя резьбовая заглушка ( байонет )300В20АE13B-S4B-MWD-xPV4Б

E13 Угловая  внутренняя резьбовая заглушка ( байонет )125+30В15+2АE13B-S8C-MWD-xPV8С
