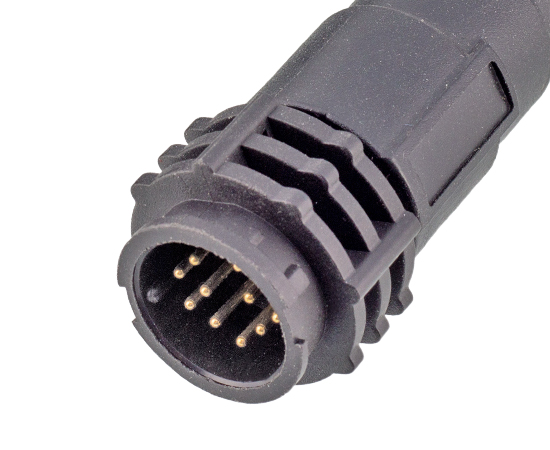

Главная / Продукты / Кабельный разъём типа E / E13 / Заглушка (штыка) / E13 Мужской прямой штекерный разъем для соединения кабеля (байонетный)
Заглушка (штыка)
Пластиковый водонепроницаемый разъем : серия E13
13/16"-28UNS винт стандарта США
Тип конструкции: Прямой многослойный штекерный соединительный элемент
Тип штифта: Мужской
Соединение: Байонетное (B)
Количество ядер : 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 18 контактов
Способ подключения: пайка
Экранированный: Нет
Сертификация: CE, RoHS
-
Кодекс продавца:
E13T-P2-MWK-xPV
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Термопластичный пластик PA66, класс огнестойкости: V-0 |
| Контактный материал： | Медь позолоченная |
| Количество контактов: | 2-18 контактов, ток: высокий ток, низкий ток и смешанный ток |
| Муфта: | Резьба (T); Байонет (B) |
| Путь прекращения: | Припой |
| Сопротивление изоляции: | 2000 мОм |
| Диаметр кабеля: | 6,0мм~10,0мм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -40 ℃ ~ +105 ℃ |
| Степень водонепроницаемости: | IP67，IP68 |
| Размер винта: | 13/16"-28UNS |
E13 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Электрическая схема

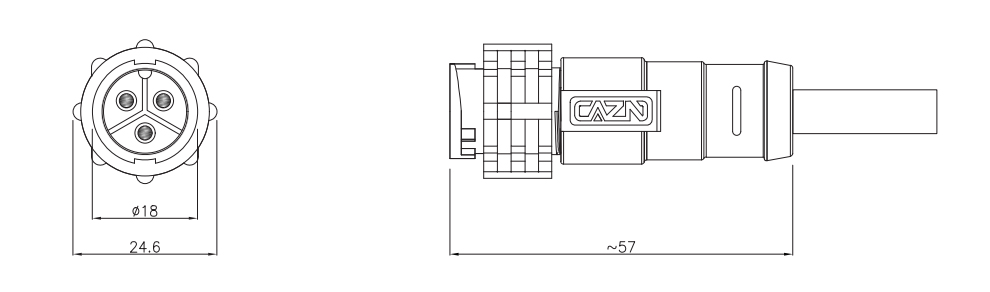

ЧЕРТЕЖ РАЗМЕРОВ
Заказ продукции
| Название продукта | Номинальное напряжение | Номинальный ток | Номер детали | Булавки | 3D-загрузка | 2D-загрузка |
| E13 Прямой штекерный разъем Overolding, тип соединения (байонетный) | 125В | 20А | E13B-P2-MWK-xPV | 2 | ||
| E13 Прямой штекерный разъем Overolding, тип соединения ( байонетный ) | 125В | 20А | E13B-P3-MWK-xPV | 3 | ||
| E13 Прямой штекерный разъем Overolding, тип соединения ( байонетный ) | 125В | 10А | E13B-P4-MWK-xPV | 4 | ||
| E13 Прямой штекерный разъем Overolding, тип соединения ( байонетный ) | 125В | 10А | E13B-P5-MWK-xPV | 5 | ||
| E13 Прямой штекерный разъем Overolding, тип соединения ( байонетный ) | 125В | 10А | E13B-P6-MWK-xPV | 6 | ||
| E13 Прямой штекерный разъем Overolding, тип соединения ( байонетный ) | 60В | 5А | E13B-P7-MWK-xPV | 7 | ||
| E13 Прямой штекерный разъем Overolding, тип соединения ( байонетный ) | 60В | 5А | E13B-P8-MWK-xPV | 8 | ||
| E13 Прямой штекерный разъем Overolding, тип соединения ( байонетный ) | 60В | 5А | E13B-P9-MWK-xPV | 9 | ||
| E13 Прямой штекерный разъем Overolding, тип соединения ( байонетный ) | 60В | 5А | E13B-P10-MWK-xPV | 10 | ||
| E13 Прямой штекерный разъем Overolding, тип соединения ( байонетный ) | 60В | 5А | E13B-P12-MWK-xPV | 12 | ||
| E13 Прямой штекерный разъем Overolding, тип соединения ( байонетный ) | 60В | 5А | E13B-P14-MWK-xPV | 14 | ||
| E13 Прямой штекерный разъем Overolding, тип соединения ( байонетный ) | 30В | 2А | E13B-P18-MWK-xPV | 18 | ||
| E13 Прямой штекерный разъем Overolding, тип соединения ( байонетный ) | 300В | 20А | E13B-P2B-MWK-xPV | 2Б | ||
| E13 Прямой штекерный разъем Overolding, тип соединения ( байонетный ) | 300В | 20А | E13B-P3B-MWK-xPV | 3Б | ||
| E13 Прямой штекерный разъем Overolding, тип соединения ( байонетный ) | 300В | 20А | E13B-P4B-MWK-xPV | 4Б | ||
| E13 Прямой штекерный разъем Overolding, тип соединения ( байонетный ) | 125+30В | 15+2А | E13B-P8C-MWK-xPV | 8С |
Загрузки
| Каталог продукции | CAZN-Руководство по выбору продукции европейского стандарта |
| Руководство по разъему пропорционального клапана CAZN | Вид |
| Руководство по разъему датчика вибрации CAZN Zhengcheng | Вид |
| CAZN Zhengcheng — Руководство по выбору для тяжелых условий эксплуатации — H2023-2 | Вид |
| Брошюра по выбору пластикового водонепроницаемого соединителя CAZN Zhengcheng-E2024-1 | Вид |
| Руководство по выбору самоблокирующейся серии CAZN Zhengcheng T2023-2 | Вид |
| Брошюра по выбору соединителей европейского стандарта CAZN Zhengcheng-M2023-2 | Вид |
| CAZN Zhengcheng-RJ45 Сигнальная вилка промышленной сети-2023-2 | Вид |
| Специальный разъем CAZN Zhengcheng NMEA-N2023-1 | Вид |
| Разъем американского стандарта CAZN Zhengcheng-26482-MD2023-1 | Вид |
| CAZN-RJ45 Сигнальный штекер промышленной сети-2023-2-английская версия | Вид |
| CAZN-Специальный разъем пропорционального клапана 23-1-английская версия | Вид |
| CAZN-Разъемы для датчиков вибрации 23-1-английская версия | Вид |
СВЯЖИТЕСЬ С НАМИ, ЧТОБЫ ПОЛУЧИТЬ БЕСПЛАТНЫЕ ОБРАЗЦЫ РАЗЪЕМОВ
Обычные продукты могут предоставить несколько бесплатных образцов для тестирования в соответствии с вашими потребностями,
а также могут предоставить индивидуальные характеристики и материалы в соответствии с вашими особыми потребностями.
СВЯЗАННЫЕ РЕШЕНИЯ
-
-
2024-09-06Cazn | Скорость передачи M12 X может достигать 10 ГБ/с (короткое видео на одну минуту)УЗНАТЬ БОЛЬШЕ
-
2024-09-06Cazn | 7/8 разъем (идеальный выбор для реализации цифрового и интеллектуального судоходного оборудования)УЗНАТЬ БОЛЬШЕ
-
2024-09-06Cazn | M12 Сборка с двумя входами (легко удовлетворяет потребности коробок ввода-вывода для соединений с двумя проводами)УЗНАТЬ БОЛЬШЕ
СОПУТСТВУЮЩИЕ ПРОДУКТЫ
-

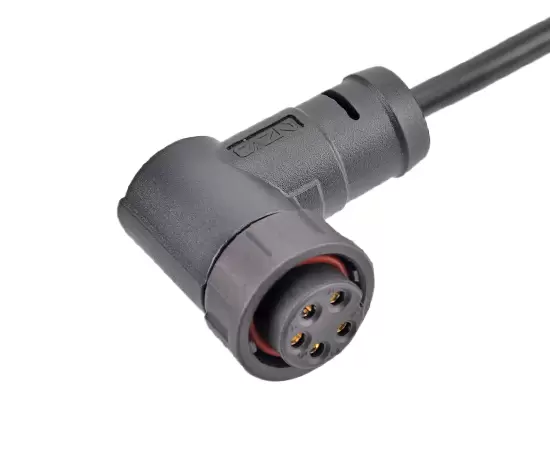

E13 Женский угловой штекерный кабель с формованным соединением (байонетный)УЗНАТЬ БОЛЬШЕ
-

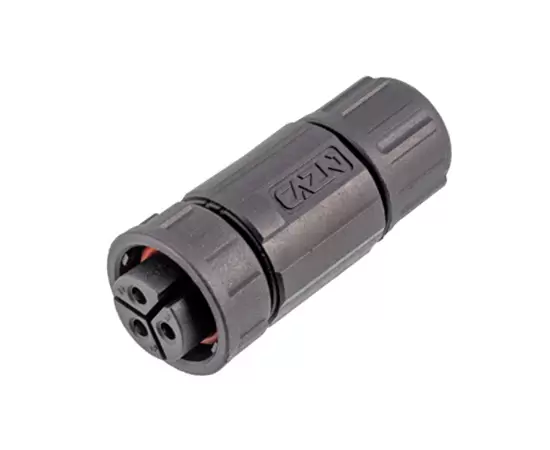

E13 Прямой гнездовой разъем для установки в полевых условиях (байонетный)УЗНАТЬ БОЛЬШЕ
-
