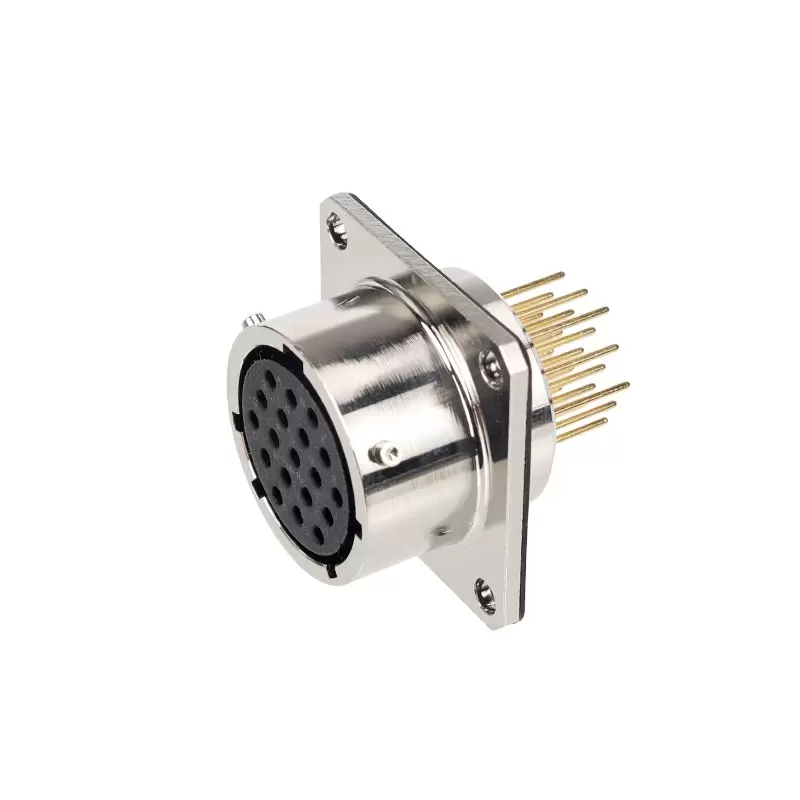

Разъем MIL ZC3112-14-19S | Поставщик OEM | Оптовые цены в Китае

Главная / Продукты / Мил-разъем / 26482 / ZC3112-14-19S

ПРОДУКТОВЫЙ ЦЕНТР

26482

ZC3112-14-19S

Американский стандартный разъем: серия 26482 I, Тип конструкции: гнездо 3112, Тип штыря: отверстие, Метод проводки: печатная плата, Метод вставки: защелкивающийся, Количество жил: 4, 12, 15, 18, 19, 5 штырей, Соответствует стандарту: MIL-DTL-26482, Сертификация: CE RoHS

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

Материал корпуса	Алюминиевый сплав
Отделка оболочки	Оливково-серое хроматное покрытие поверх
Shell Альтернативная отделка	Черный поверх цинкового покрытия (RoHs)
Изоляторы и втулки	Синтетический каучук
Контакты	Медный сплав
Контакты Готово	Золотая пластина
Температура окружающей среды	-55℃ ~ +125℃
Циклы спаривания	≥ 500 циклов
Давление воды	48 часов на глубине 6 футов согласно MIL-DTL-26482 3.6.14
Влажность	20-дневное исследование при влажности от 50 до 90% согласно MIL-DTL-26482 3.6.25
Соляной туман	Несоединенные разъемы и защитные крышки соответствуют 48-часовому воздействию согласно EIA364.26 и MIL-DTL-26482 3.6.19
Вибрация	10 мкс макс. при 10–2000 Гц (15g) разрыв по EIA364.28 и MIL-DTL-26482 3.6.21
Шок	Длительность 50g/11 мс. Три основные оси. Максимальная дискретность 10 мкс согласно EIA364.27 и MIL-DTL-26482 3.6.23

C12-ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

C12-ТАБЛИЦА КЛАВИАТУРЫ

Электрическая схема

C12-РАЗМЕРНЫЙ ЧЕРТЕЖ

Заказ продукции

Название продукта	Тип соединителя	Тип контакта	Название модели	3D-загрузка	2D-загрузка
Прямой штекер	12-3	Контактный штифт	ZC3116A12-3P
Прямой штекер	12-4	Контактный штифт	ZC3116A12-4P
Прямой штекер	12-8	Контактный штифт	ZC3116A12-8P
Прямой штекер	12-10	Контактный штифт	ZC3116A12-10P
Прямой штекер	12-12	Контактный штифт	ZC3116A12-12P
Прямой штекер	12-14	Контактный штифт	ZC3116A12-14P
Прямой штекер	12-3	Контакт розетки	ZC3116A12-3S
Прямой штекер	12-4	Контакт розетки	ZC3116A12-4S
Прямой штекер	12-8	Контакт розетки	ZC3116A12-8S
Прямой штекер	12-10	Контакт розетки	ZC3116A12-10S
Прямой штекер	12-12	Контакт розетки	ZC3116A12-12S
Прямой штекер	12-14	Контакт розетки	ZC3116A12-14S

Примечание: по умолчанию используется класс А и кадмиевое покрытие оливково-коричневого цвета. Если вам нужны другие стили, обратитесь в службу поддержки клиентов.

Загрузки

Каталог продукции	CAZN-Руководство по выбору продукции европейского стандарта
Руководство по разъему пропорционального клапана CAZN	Вид
Руководство по разъему датчика вибрации CAZN Zhengcheng	Вид
CAZN Zhengcheng — Руководство по выбору для тяжелых условий эксплуатации — H2023-2	Вид
Брошюра по выбору пластикового водонепроницаемого соединителя CAZN Zhengcheng-E2024-1	Вид
Руководство по выбору самоблокирующейся серии CAZN Zhengcheng T2023-2	Вид
Брошюра по выбору соединителей европейского стандарта CAZN Zhengcheng-M2023-2	Вид
CAZN Zhengcheng-RJ45 Сигнальная вилка промышленной сети-2023-2	Вид
Специальный разъем CAZN Zhengcheng NMEA-N2023-1	Вид
Разъем американского стандарта CAZN Zhengcheng-26482-MD2023-1	Вид
CAZN-RJ45 Сигнальный штекер промышленной сети-2023-2-английская версия	Вид
CAZN-Специальный разъем пропорционального клапана 23-1-английская версия	Вид
CAZN-Разъемы для датчиков вибрации 23-1-английская версия	Вид
