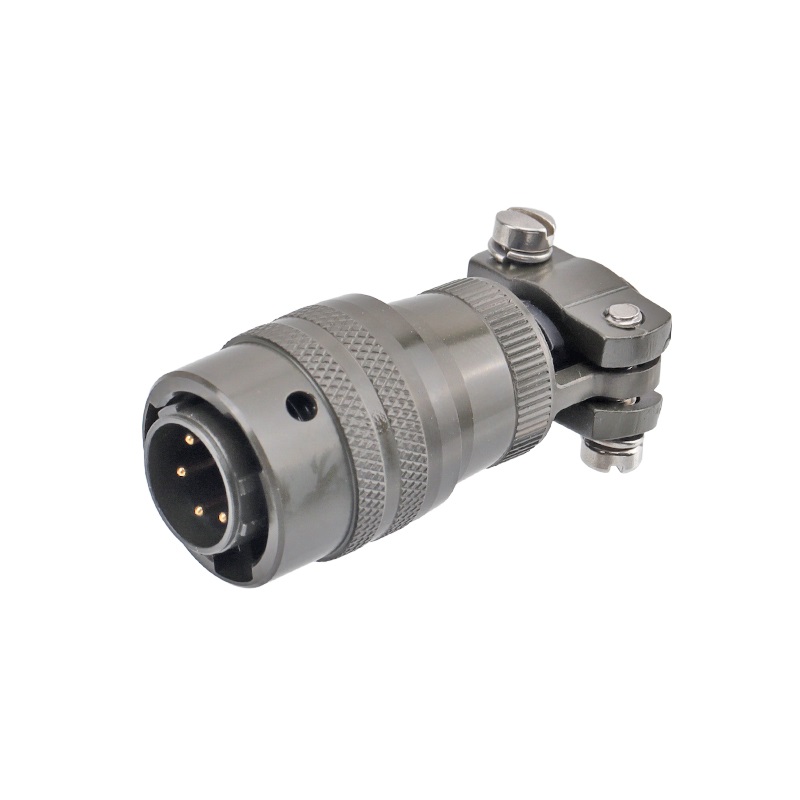

ZC3116-14-19P (SR) MIL Connector | Китай поставщик

Главная / Продукты / Мил-разъем / 26482 / ZC3116-14-19P (SR)

ПРОДУКТОВЫЙ ЦЕНТР

26482

ZC3116-14-19P (SR)

Американский стандартный разъем: 26482 I Series, тип структуры: 3116 Прямая заглушка, штифт Тип: Тип вывода, Метод проводки: сварка, метод вставки: Snap On Type, Core Count: 4, 12, 15, 18, 19, 5 Pins, соответствует стандарту: Mil-DTL-26482, Сертификация: CE ROHS

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

Материал раковины	Алюминиевый сплав
Раковина отделка	Оливковое хроматное покрытие
Альтернативная отделка раковины	Черный за цинковым покрытием (ROHS)
Изолятор и натулки	Синететический каучук
Контакты	Медный сплав
Контакты заканчиваются	Золотая пластина
Температура окружающей среды	-55 ℃ ~ +125 ℃
Циклы спаривания	≥ 500 цикла
Давление воды	48 часов на 6 футов на MIL-DTL-26482 3.6.14
Влажность	20-дневная от 50 до 90% влажность соски на MIL-DTL-26482 3,6,25
Соленый спрей	Неоснащенные разъемы и защитные покрытия встречаются 48-часовые экспозиции на EIA364.26 и MIL-DTL-26482 3.6.19
Вибрация	10 мкс максимум при прерывистой прерывании от 10 до 2000 Гц (15 г) на EIA364,28 и MIL-DTL-26482 3,6,21
Шок	Продолжительность 50 г/11 мс.

C12-Электрические параметры

C12-Keymap Диаграмма

Электрическая схема

C12-мерный рисунок

Заказ продукции

Название продукта	Тип соединения	Контактный тип	Название модели	3D скачать	2d скачать
Прямая заглушка	12-3	Контакт контакта	ZC3116A12-3P
Прямая заглушка	12-4	Контакт контакта	ZC3116A12-4P
Прямая заглушка	12-8	Контакт контакта	ZC3116A12-8P
Прямая заглушка	12-10	Контакт контакта	ZC3116A12-10P
Прямая заглушка	12-12	Контакт контакта	ZC3116A12-12P
Прямая заглушка	12-14	Контакт контакта	ZC3116A12-14P
Прямая заглушка	12-3	Контакт сокета	ZC3116A12-3S
Прямая заглушка	12-4	Контакт сокета	ZC3116A12-4S
Прямая заглушка	12-8	Контакт сокета	ZC3116A12-8S
Прямая заглушка	12-10	Контакт сокета	ZC3116A12-10S
Прямая заглушка	12-12	Контакт сокета	ZC3116A12-12S
Прямая заглушка	12-14	Контакт сокета	ZC3116A12-14S

Примечание. По умолчанию в классе А и кадмий оливкового коричневого цвета, если вам нужны другие стили, обратитесь в службу поддержки клиентов.
