E13 гнездо для пайки сзади (резьбовое)

Главная / Продукты / Кабельный разъём типа E / E13 / Гнезда (резьба) / Гнездо E13 с задней пайкой (резьбовое)

ПРОДУКТОВЫЙ ЦЕНТР

Гнезда (резьба)

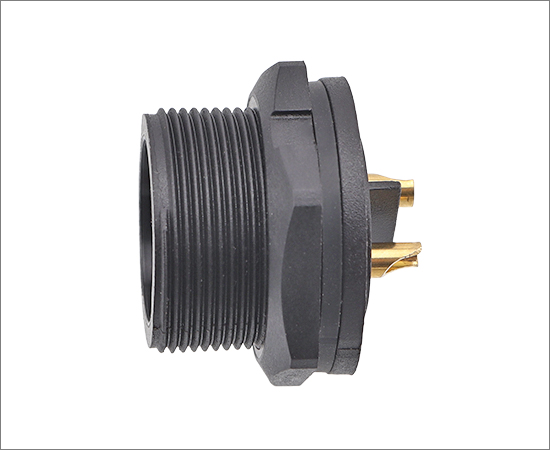

Гнездо E13 с задней пайкой (резьбовое)

Пластиковый водонепроницаемый разъем : серия E13

13/16"-28UNS винт стандарта США

Тип конструкции: Прямое гнездо с задним креплением

Тип штифта: женский

Муфта: Резьбовая (T)

Количество ядер : 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 18 контактов

Способ подключения: пайка

Экранированный: Нет

Сертификация: CE, RoHS

Булавки:
2 штифта 3-контактный 4-контактный 5-контактный 6-контактный 7-контактный 8-контактный 9-контактный 10-контактный 12-контактный 14-контактный 18-контактный 2-контактный B-код 3-контактный B-код 4-контактный B-код 8-контактный C-код
Кодекс продавца:
E13T-S2-PWF

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Термопластичный пластик PA66, класс огнестойкости: V-0
Контактный материал：	Медь позолоченная
Количество контактов:	2-18 контактов, ток: высокий ток, низкий ток и смешанный ток
Муфта:	Резьба (T); Байонет (B)
Путь прекращения:	Припой
Сопротивление изоляции:	2000 мОм
Диаметр кабеля:	6,0мм~10,0мм
Долговечность：	≥500 циклов
Применимая температура:	-40 ℃ ~ +105 ℃
Степень водонепроницаемости:	IP67，IP68
Размер винта:	13/16"-28UNS

E13 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Электрическая схема

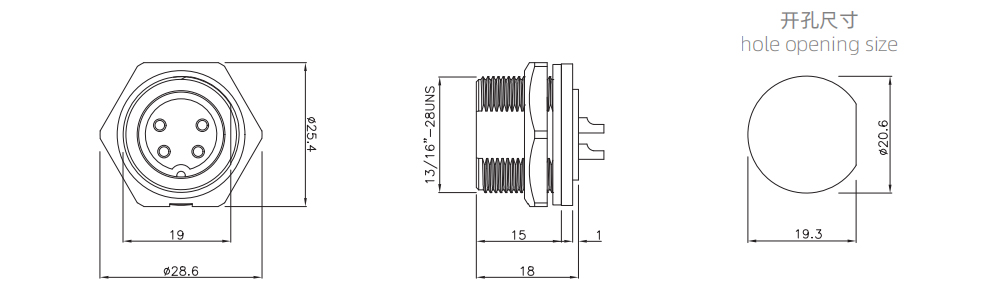

ЧЕРТЕЖ РАЗМЕРОВ

Заказ продукции

Название продукта	Номинальное напряжение	Номинальный ток	Номер детали	Булавки	3D-загрузка	2D-загрузка
Гнездо E13 с задним креплением (резьбовое)	125В	20А	E13T-S2-PWF	2
Гнездо E13 с задним креплением (резьбовое)	125В	20А	E13T-S3-PWF	3
Гнездо E13 с задним креплением (резьбовое)	125В	10А	E13T-S4-PWF	4
Гнездо E13 с задним креплением (резьбовое)	125В	10А	E13T-S5-PWF	5
Гнездо E13 с задним креплением (резьбовое)	125В	10А	E13T-S6-PWF	6
Гнездо E13 с задним креплением (резьбовое)	60В	5А	E13T-S7-PWF	7
Гнездо E13 с задним креплением (резьбовое)	60В	5А	E13T-S8-PWF	8
Гнездо E13 с задним креплением (резьбовое)	60В	5А	E13T-S9-PWF	9
Гнездо E13 с задним креплением (резьбовое)	60В	5А	E13T-S10-PWF	10
Гнездо E13 с задним креплением (резьбовое)	60В	5А	E13T-S12-PWF	12
Гнездо E13 с задним креплением (резьбовое)	60В	5А	E13T-S14-PWF	14
Гнездо E13 с задним креплением (резьбовое)	30В	2А	E13T-S18-PWF	18
Гнездо E13 с задним креплением (резьбовое)	300В	20А	E13T-S2B-PWF	2Б
Гнездо E13 с задним креплением (резьбовое)	300В	20А	E13T-S3B-PWF	3Б
Гнездо E13 с задним креплением (резьбовое)	300В	20А	E13T-S4B-PWF	4Б
Гнездо E13 с задним креплением (резьбовое)	125+30В	15+2А	E13T-S8C-PWF	8С
