E13 PCB Back Mount Female Receptacles (резьбовой)

Главная / Продукты / Кабельный разъём типа E / E13 / Гнезда (резьба) / Гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)

ПРОДУКТОВЫЙ ЦЕНТР

Гнезда (резьба)

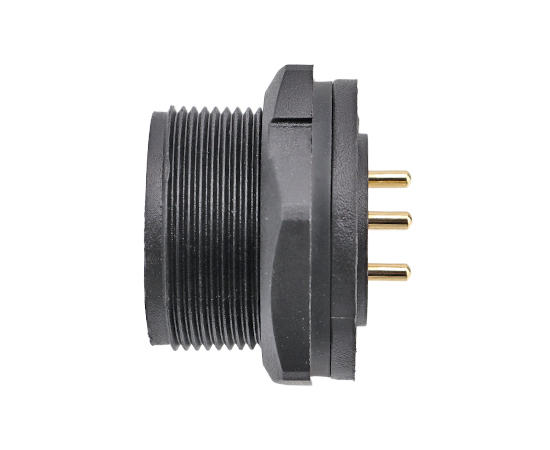

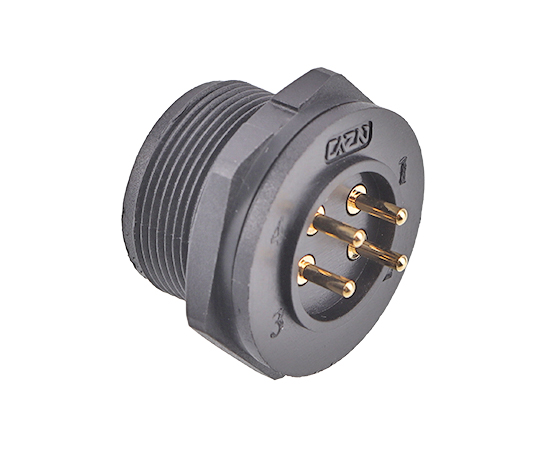

Гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)

Гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)

Пластиковый водонепроницаемый разъем : серия E13

13/16"-28UNS винт стандарта США

Тип конструкции: Гнездо для печатной платы с задним креплением

Тип штифта: женский

Муфта: Резьбовая (T)

Количество ядер : 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 18 контактов

Способ подключения: печатная плата

Экранированный: Нет

Сертификация: CE, RoHS

Булавки:
2 штифта 3-контактный 4-контактный 5-контактный 6-контактный 7-контактный 8-контактный 9-контактный 10-контактный 12-контактный 14-контактный 18-контактный 2-контактный B-код 3-контактный B-код 4-контактный B-код 8-контактный C-код
Кодекс продавца:
E13T-S2-PPF

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Термопластичный пластик PA66, класс огнестойкости: V-0
Контактный материал：	Медь позолоченная
Количество контактов:	2-18 контактов, ток: высокий ток, низкий ток и смешанный ток
Муфта:	Резьба (T); Байонет (B)
Путь прекращения:	Печатная плата
Сопротивление изоляции:	2000 мОм
Диаметр кабеля:	6,0мм~10,0мм
Долговечность：	≥500 циклов
Применимая температура:	-40 ℃ ~ +105 ℃
Степень водонепроницаемости:	IP67，IP68
Размер винта:	13/16"-28UNS

E13 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Электрическая схема

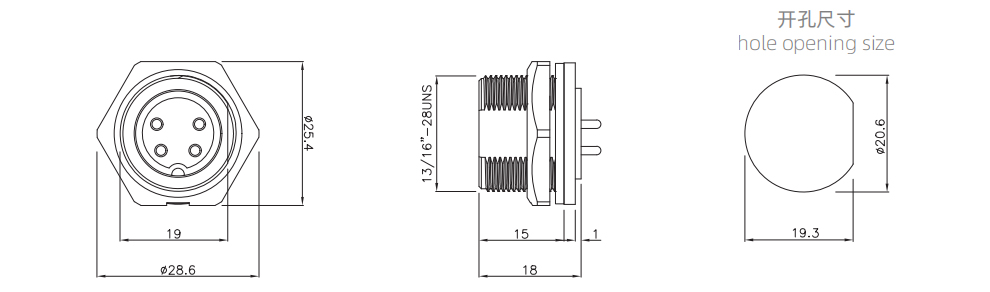

ЧЕРТЕЖ РАЗМЕРОВ

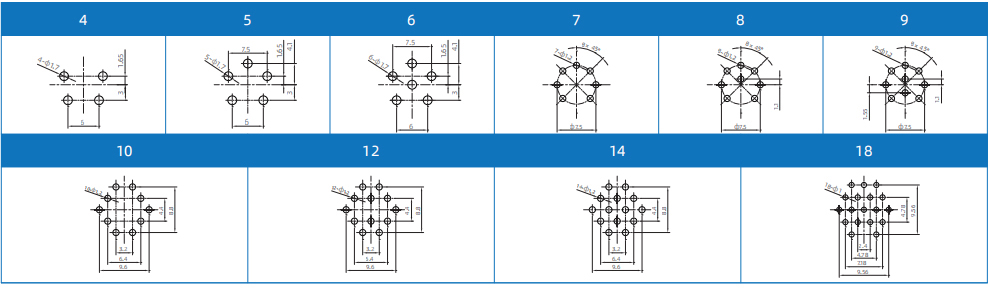

РАСПОЛОЖЕНИЕ ШТЫРЕЙ ПЕЧАТНОЙ ПЛАТЫ E13

Заказ продукции

Название продукта	Номинальное напряжение	Номинальный ток	Номер детали	Булавки	3D-загрузка	2D-загрузка
Гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	125В	20А	E13T-S2-PPF	2
Гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	125В	20А	E13T-S3-PPF	3
Гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	125В	10А	E13T-S4-PPF	4
Гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	125В	10А	E13T-S5-PPF	5
Гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	125В	10А	E13T-S6-PPF	6
Гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	60В	5А	E13T-S7-PPF	7
Гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	60В	5А	E13T-S8-PPF	8
Гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	60В	5А	E13T-S9-PPF	9
Гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	60В	5А	E13T-S10-PPF	10
Гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	60В	5А	E13T-S12-PPF	12
Гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	60В	5А	E13T-S14-PPF	14
Гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	30В	2А	E13T-S18-PPF	18
Гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	300В	20А	E13T-S2B-PPF	2Б
Гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	300В	20А	E13T-S3B-PPF	3Б
Гнездо E13 для монтажа на заднюю часть печатной платы (резьбовое)	300В	20А	E13T-S4B-PPF	4Б
