Главная / Продукты / Кабельный разъём типа E / E13 / Сокет (штык) / E13 Фронтальный паяный штекерный разъем (байонетный)
ПРОДУКТОВЫЙ ЦЕНТР

Сокет (штык)

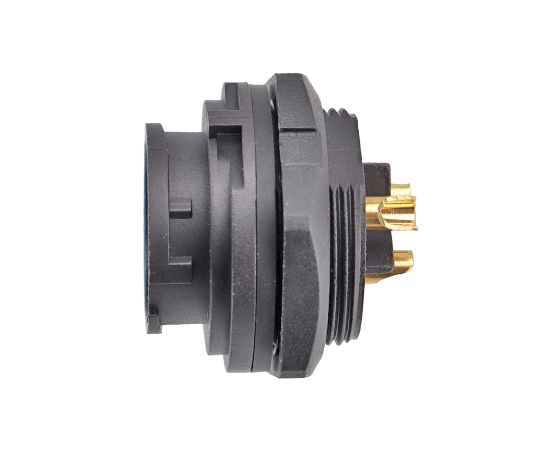

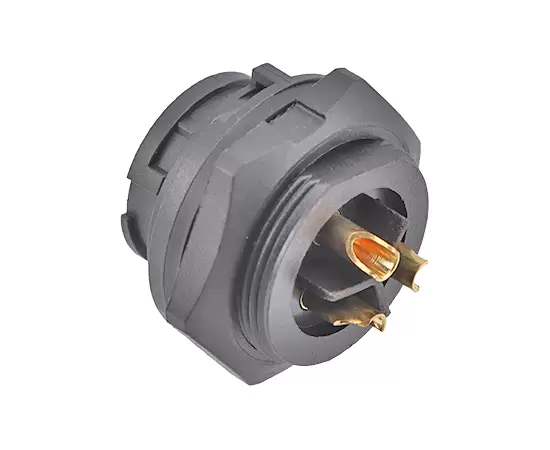

E13 Фронтальный паяный штекерный разъем (байонетный)
E13 Фронтальный паяный штекерный разъем (байонетный)
E13 Фронтальный паяный штекерный разъем (байонетный)
E13 Фронтальный паяный штекерный разъем (байонетный)
E13 Фронтальный паяный штекерный разъем (байонетный)
E13 Фронтальный паяный штекерный разъем (байонетный)
E13 Фронтальный паяный штекерный разъем (байонетный)
<>

Пластиковый водонепроницаемый разъем : серия E13

13/16"-28UNS винт стандарта США

Тип конструкции: Прямой штекерный разъем с передним креплением

Тип штифта: Мужской

Соединение: Байонетное (B)

Количество ядер : 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 18 контактов

Способ подключения: пайка

Экранированный: Нет

Сертификация: CE, RoHS



INQUIRYРАССЛЕДОВАНИЕ DOWNLOADСКАЧАТЬ
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
Материал корпуса：Термопластичный пластик PA66, класс огнестойкости: V-0
Контактный материал：Медь позолоченная
Количество контактов:2-18 контактов, ток: высокий ток, низкий ток и смешанный ток
Муфта:Резьба (T); Байонет (B)
Путь прекращения:Припой
Сопротивление изоляции:2000 мОм
Диаметр кабеля:6,0мм~10,0мм
Долговечность： ≥500 циклов
Применимая температура: -40 ℃ ~ +105 ℃
Степень водонепроницаемости:IP67，IP68
Размер винта:13/16"-28UNS
E13 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ


Электрическая схема

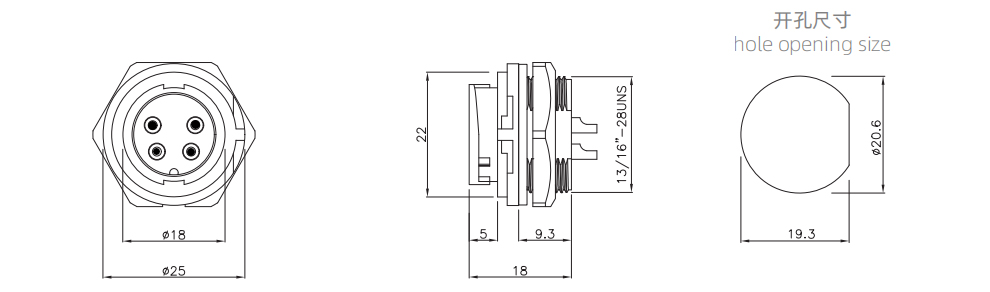

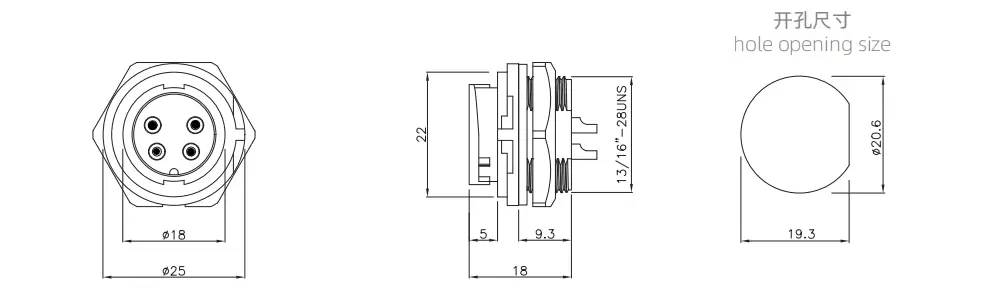

ЧЕРТЕЖ РАЗМЕРОВ


Заказ продукции
Название продуктаНоминальное напряжениеНоминальный токНомер детали Булавки 3D-загрузка 2D-загрузка
Штекерный разъем E13 с передним креплением (байонетный)125В20АE13B-P2-PWB 2 　 　
Штекерный разъем E13 с передним креплением ( байонетный )125В20АE13B-P3-PWB 3 　 　
Штекерный разъем E13 с передним креплением ( байонетный )125В10АE13B-P4-PWB4

Штекерный разъем E13 с передним креплением ( байонетный )125В10АE13B-P5-PWB5

Штекерный разъем E13 с передним креплением ( байонетный )125В10АE13B-P6-PWB6


Штекерный разъем E13 с передним креплением ( байонетный )60В5АE13B-P7-PWB7

Штекерный разъем E13 с передним креплением ( байонетный )60В5АE13B-P8-PWB8

Штекерный разъем E13 с передним креплением ( байонетный )60В5АE13B-P9-PWB9

Штекерный разъем E13 с передним креплением ( байонетный )60В5АE13B-P10-PWB10

Штекерный разъем E13 с передним креплением ( байонетный )60В5АE13B-P12-PWB12

Штекерный разъем E13 с передним креплением ( байонетный )60В5АE13B-P14-PWB14

Штекерный разъем E13 с передним креплением ( байонетный )300В20АE13B-P2B-PWB2Б

Штекерный разъем E13 с передним креплением ( байонетный )300В20АE13B-P3B-PWB3Б

Штекерный разъем E13 с передним креплением ( байонетный )300В20АE13B-P4B-PWB4Б
