E13 Пайка с задним креплением (байонет)

Главная / Продукты / Кабельный разъём типа E / E13 / Сокет (штык) / E13 гнездо для пайки сзади (байонетное)

ПРОДУКТОВЫЙ ЦЕНТР

Сокет (штык)

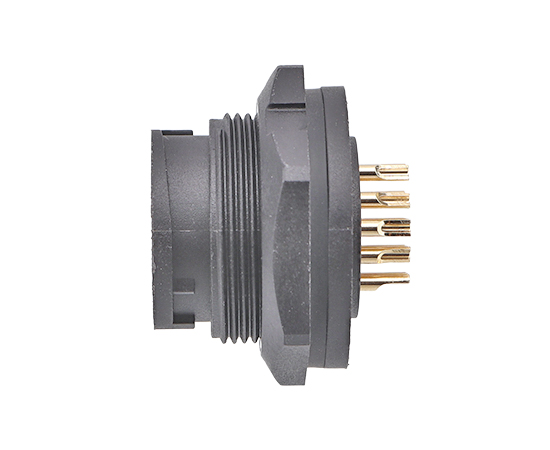

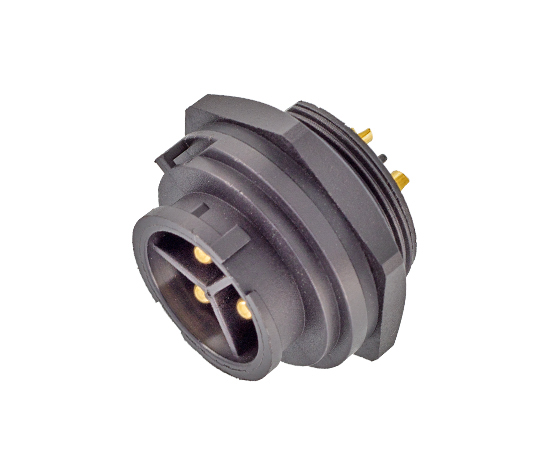

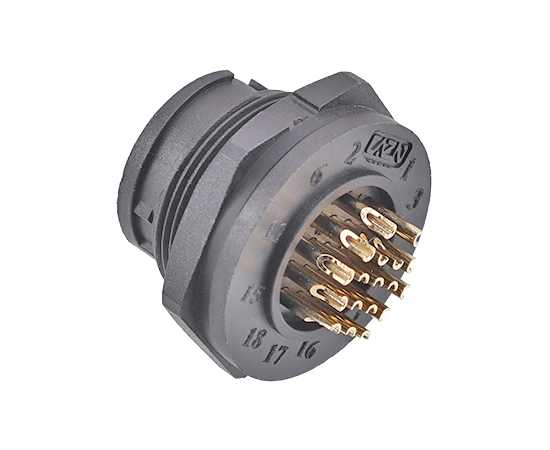

E13 гнездо для пайки сзади (байонетное)

Пластиковый водонепроницаемый разъем : серия E13

13/16"-28UNS винт стандарта США

Тип конструкции: Прямой штекерный разъем с задним креплением

Тип штифта: Мужской

Соединение: Байонетное (B)

Количество ядер : 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 18 контактов

Способ подключения: пайка

Экранированный: Нет

Сертификация: CE, RoHS

Булавки:
2 штифта 3-контактный 4-контактный 5-контактный 6-контактный 7-контактный 8-контактный 9-контактный 12-контактный 14-контактный 18-контактный 2-контактный B-код 4-контактный B-код 3-контактный B-код 8-контактный C-код 10-контактный
Кодекс продавца:
E13B-P3-PWF

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Термопластичный пластик PA66, класс огнестойкости: V-0
Контактный материал：	Медь позолоченная
Количество контактов:	2-18 контактов, ток: высокий ток, низкий ток и смешанный ток
Муфта:	Резьба (T); Байонет (B)
Путь прекращения:	Припой
Сопротивление изоляции:	2000 мОм
Диаметр кабеля:	6,0мм~10,0мм
Долговечность：	≥500 циклов
Применимая температура:	-40 ℃ ~ +105 ℃
Степень водонепроницаемости:	IP67，IP68
Размер винта:	13/16"-28UNS

E13 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Электрическая схема

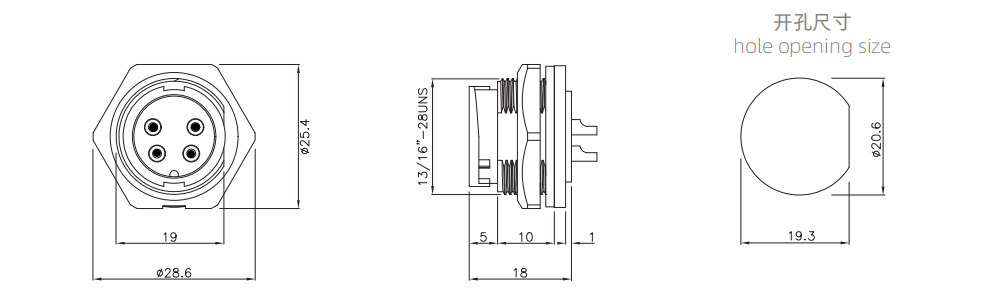

ЧЕРТЕЖ РАЗМЕРОВ

Заказ продукции

Название продукта	Номинальное напряжение	Номинальный ток	Номер детали	Булавки	3D-загрузка	2D-загрузка
E13 Штекерный разъем с задним креплением (байонетный)	125В	20А	E13B-P2-PWF	2
E13 Штекерный разъем с задним креплением ( байонетный )	125В	20А	E13B-P3-PWF	3
E13 Штекерный разъем с задним креплением ( байонетный )	125В	10А	E13B-P4-PWF	4
E13 Штекерный разъем с задним креплением ( байонетный )	125В	10А	E13B-P5-PWF	5
E13 Штекерный разъем с задним креплением ( байонетный )	125В	10А	E13B-P6-PWF	6
E13 Штекерный разъем с задним креплением ( байонетный )	60В	5А	E13B-P7-PWF	7
E13 Штекерный разъем с задним креплением ( байонетный )	60В	5А	E13B-P8-PWF	8
E13 Штекерный разъем с задним креплением ( байонетный )	60В	5А	E13B-P9-PWF	9
E13 Штекерный разъем с задним креплением ( байонетный )	60В	5А	E13B-P10-PWF	10
E13 Штекерный разъем с задним креплением ( байонетный )	60В	5А	E13B-P12-PWF	12
E13 Штекерный разъем с задним креплением ( байонетный )	60В	5А	E13B-P14-PWF	14
E13 Штекерный разъем с задним креплением ( байонетный )	30В	2А	E13B-P18-PWF	18
E13 Штекерный разъем с задним креплением ( байонетный )	300В	20А	E13B-P2B-PWF	2Б
E13 Штекерный разъем с задним креплением ( байонетный )	300В	20А	E13B-P3B-PWF	3Б
E13 Штекерный разъем с задним креплением ( байонетный )	300В	20А	E13B-P4B-PWF	4Б
E13 Штекерный разъем с задним креплением ( байонетный )	125+30В	15+2А	E13B-P8C-PWF	8С
