E13 PCB Back Mount Male Receptacles (байонет)

Главная / Продукты / Кабельный разъём типа E / E13 / Сокет (штык) / Штекерное гнездо E13 для монтажа на заднюю панель печатной платы (байонетное)

ПРОДУКТОВЫЙ ЦЕНТР

Сокет (штык)

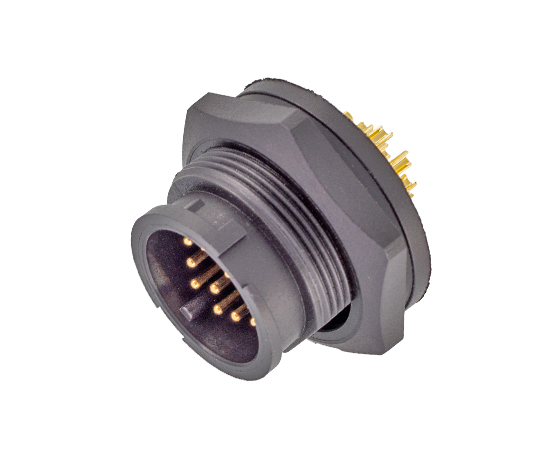

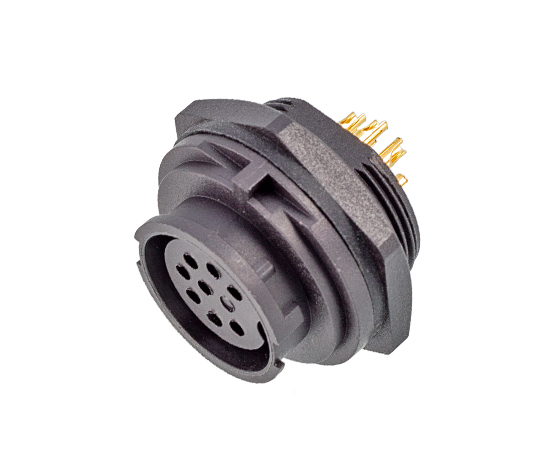

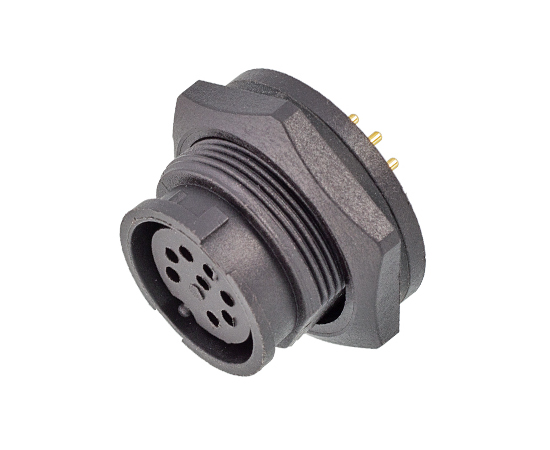

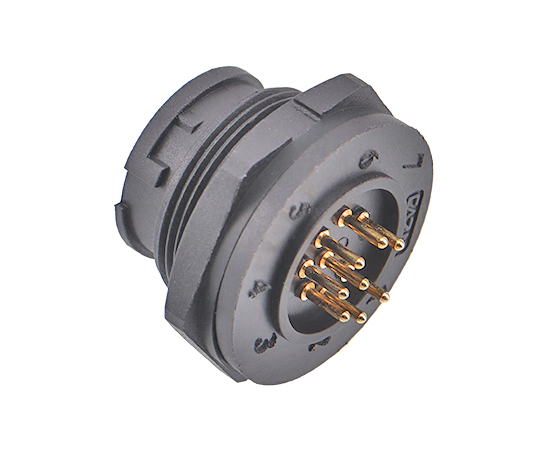

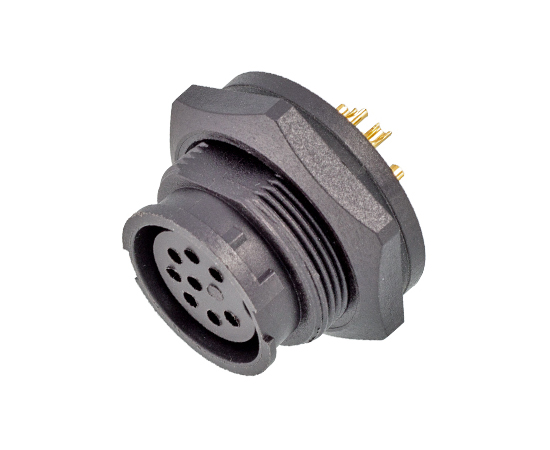

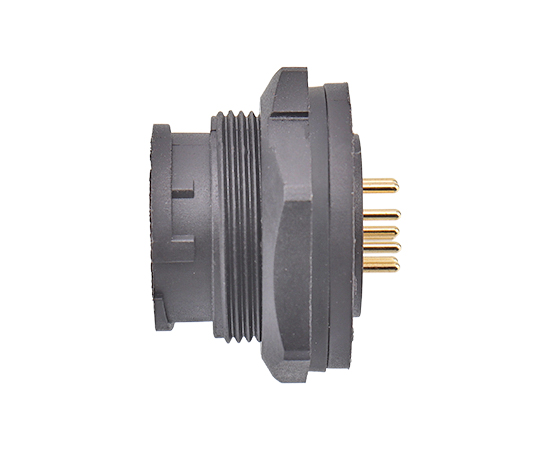

Штекерное гнездо E13 для монтажа на заднюю панель печатной платы (байонетное)

Штекерное гнездо E13 для монтажа на заднюю панель печатной платы (байонетное)

Пластиковый водонепроницаемый разъем : серия E13

13/16"-28UNS винт стандарта США

Тип конструкции: Гнездо для печатной платы с задним креплением

Тип штифта: Мужской

Муфта: Байонетная (B)

Количество ядер : 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 18 контактов

Способ подключения: печатная плата

Экранированный: Нет

Сертификация: CE, RoHS

Булавки:
2 штифта 3-контактный 4-контактный 5-контактный 6-контактный 7-контактный 8-контактный 9-контактный 10-контактный 12-контактный 14-контактный 18-контактный 2-контактный B-код 3-контактный B-код 4-контактный B-код 8-контактный C-код
Кодекс продавца:
E13B-P2-PPF

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Термопластичный пластик PA66, класс огнестойкости: V-0
Контактный материал：	Медь позолоченная
Количество контактов:	2-18 контактов, ток: высокий ток, низкий ток и смешанный ток
Муфта:	Резьба (T); Байонет (B)
Путь прекращения:	Печатная плата
Сопротивление изоляции:	2000 мОм
Диаметр кабеля:	6,0мм~10,0мм
Долговечность：	≥500 циклов
Применимая температура:	-40 ℃ ~ +105 ℃
Степень водонепроницаемости:	IP67，IP68
Размер винта:	13/16"-28UNS

E13 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Электрическая схема

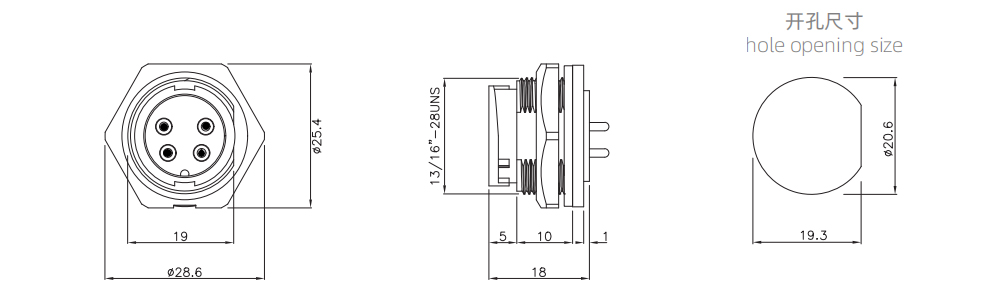

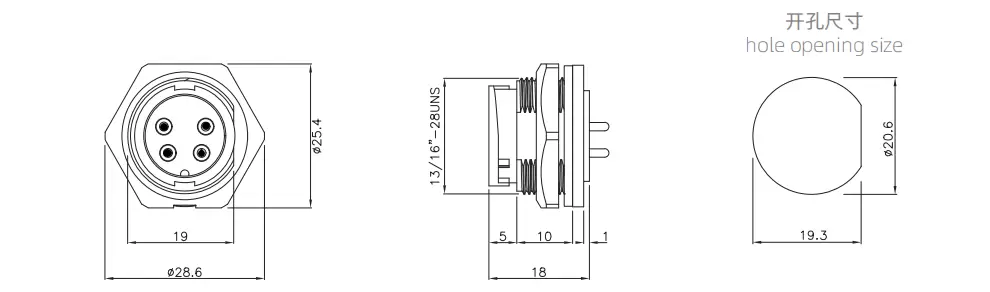

ЧЕРТЕЖ РАЗМЕРОВ

РАСПОЛОЖЕНИЕ ШТЫРЕЙ ПЕЧАТНОЙ ПЛАТЫ E13

Заказ продукции

Название продукта	Номинальное напряжение	Номинальный ток	Номер детали	Булавки	3D-загрузка	2D-загрузка
Штекерное гнездо E13 для монтажа на заднюю панель печатной платы (байонетное)	125В	20А	E13B-P2-PPF	2
E13 PCB задняя часть печатной платы штыревой разъем ( байонет )	125В	20А	E13B-P3-PPF	3
E13 PCB задняя часть печатной платы штыревой разъем ( байонет )	125В	10А	E13B-P4-PPF	4
E13 PCB задняя часть печатной платы штыревой разъем ( байонет )	125В	10А	E13B-P5-PPF	5
E13 PCB задняя часть печатной платы штыревой разъем ( байонет )	125В	10А	E13B-P6-PPF	6
E13 PCB задняя часть печатной платы штыревой разъем ( байонет )	60В	5А	E13B-P7-PPF	7
E13 PCB задняя часть печатной платы штыревой разъем ( байонет )	60В	5А	E13B-P8-PPF	8
E13 PCB задняя часть печатной платы штыревой разъем ( байонет )	60В	5А	E13B-P9-PPF	9
E13 PCB задняя часть печатной платы штыревой разъем ( байонет )	60В	5А	E13B-P10-PPF	10
E13 PCB задняя часть печатной платы штыревой разъем ( байонет )	60В	5А	E13B-P12-PPF	12
E13 PCB задняя часть печатной платы штыревой разъем ( байонет )	60В	5А	E13B-P14-PPF	14
E13 PCB задняя часть печатной платы штыревой разъем ( байонет )	30В	2А	E13B-P18-PPF	18
E13 PCB задняя часть печатной платы штыревой разъем ( байонет )	300В	20А	E13B-P2B-PPF	2Б
E13 PCB задняя часть печатной платы штыревой разъем ( байонет )	300В	20А	E13B-P3B-PPF	3Б
E13 PCB задняя часть печатной платы штыревой разъем ( байонет )	300В	20А	E13B-P4B-PPF	4Б
E13 PCB задняя часть печатной платы штыревой разъем ( байонет )	125+30В	15+2А	E13B-P8C-PPF	8С

Загрузки

Каталог продукции	CAZN-Руководство по выбору продукции европейского стандарта
Руководство по разъему пропорционального клапана CAZN	Вид
Руководство по разъему датчика вибрации CAZN Zhengcheng	Вид
CAZN Zhengcheng — Руководство по выбору для тяжелых условий эксплуатации — H2023-2	Вид
Брошюра по выбору пластикового водонепроницаемого соединителя CAZN Zhengcheng-E2024-1	Вид
Руководство по выбору самоблокирующейся серии CAZN Zhengcheng T2023-2	Вид
Брошюра по выбору соединителей европейского стандарта CAZN Zhengcheng-M2023-2	Вид
CAZN Zhengcheng-RJ45 Сигнальная вилка промышленной сети-2023-2	Вид
Специальный разъем CAZN Zhengcheng NMEA-N2023-1	Вид
Разъем американского стандарта CAZN Zhengcheng-26482-MD2023-1	Вид
CAZN-RJ45 Сигнальный штекер промышленной сети-2023-2-английская версия	Вид
CAZN-Специальный разъем пропорционального клапана 23-1-английская версия	Вид
CAZN-Разъемы для датчиков вибрации 23-1-английская версия	Вид
