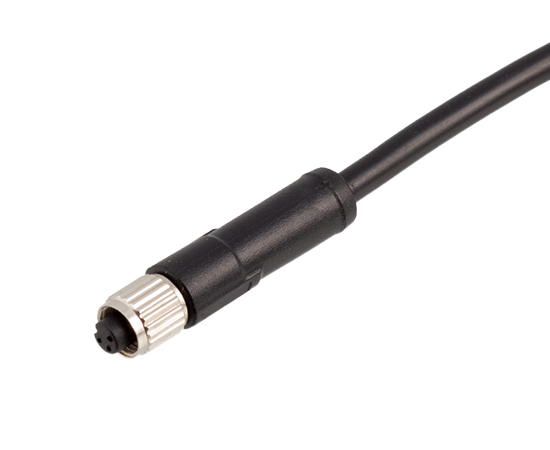

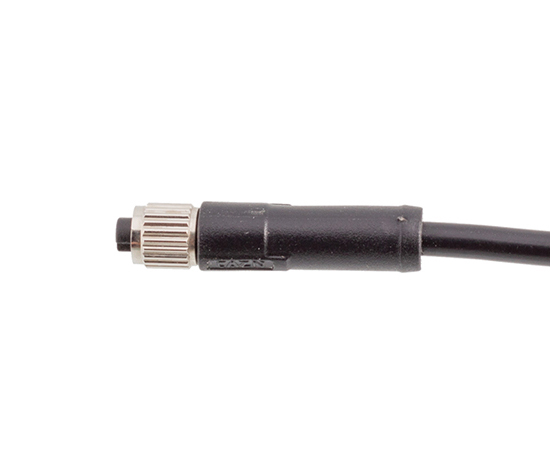

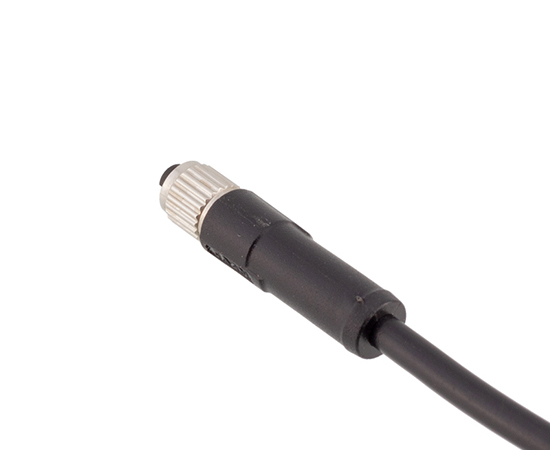

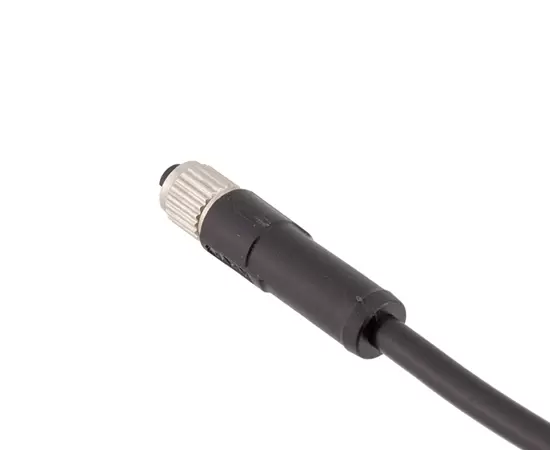

Прямой штекер M5 с литой резьбой
УЗНАТЬ БОЛЬШЕ
Главная / Продукты / Круговой разъем / M5 / Прямая заглушка / M5 прямая розетка переформованная
Прямая заглушка
Разъем европейского стандарта: серия M5
Тип конструкции: S- образная прямая или литая заглушка
Тип штифта: женский
Количество ядер: 3, 4pin
Материал провода: ПВХ/ПУ
Экранированный: Нет
Длина провода: 1/2/5 м (индивидуальная длина)
Сертификация: CE, RoHS, UL
Стандарт: МЭК 61076-2-105
-
Булавки:
-
Кодекс продавца:
M5-S3-MWA-1PV/1PU
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь никелированная |
| Материал изолятора: | ПА66 |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Фосфорная медь позолоченная/Латунь медь позолоченная |
| Формовочный материал： | ПВХ/ПУ |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Степень водонепроницаемости: | IP65/IP67 |
| Стандарт исполнения： | МЭК 61076-2-105 |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M5
Электрическая схема

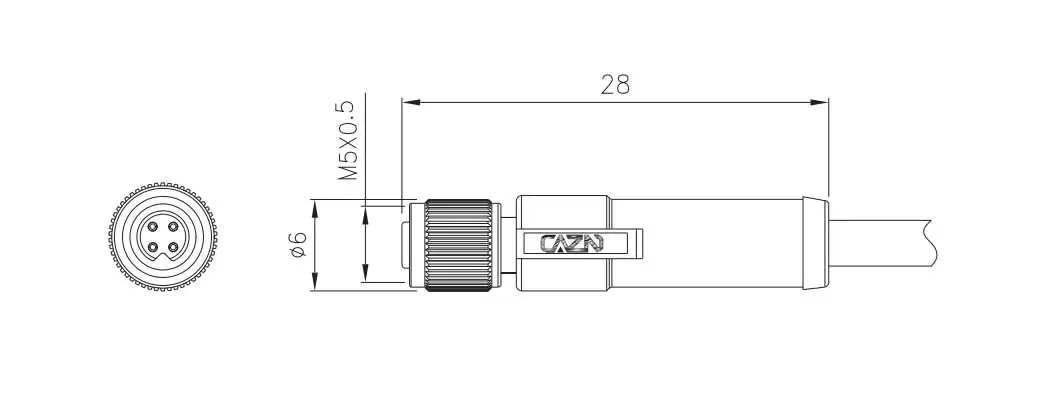

РАЗМЕРНЫЙ ЧЕРТЕЖ
ОПРЕДЕЛЕНИЕ ПРОВОДА
Заказ продукции
| Название продукта | Номер продукта | Булавки | 3D-загрузка | 2D-загрузка |
| M5 прямая розетка переформованная | M5-S3-MWA-xPV/xPU | 3 | ||
| M5 прямая розетка переформованная | M5-S4-MWA-xPV/xPU | 4 |
