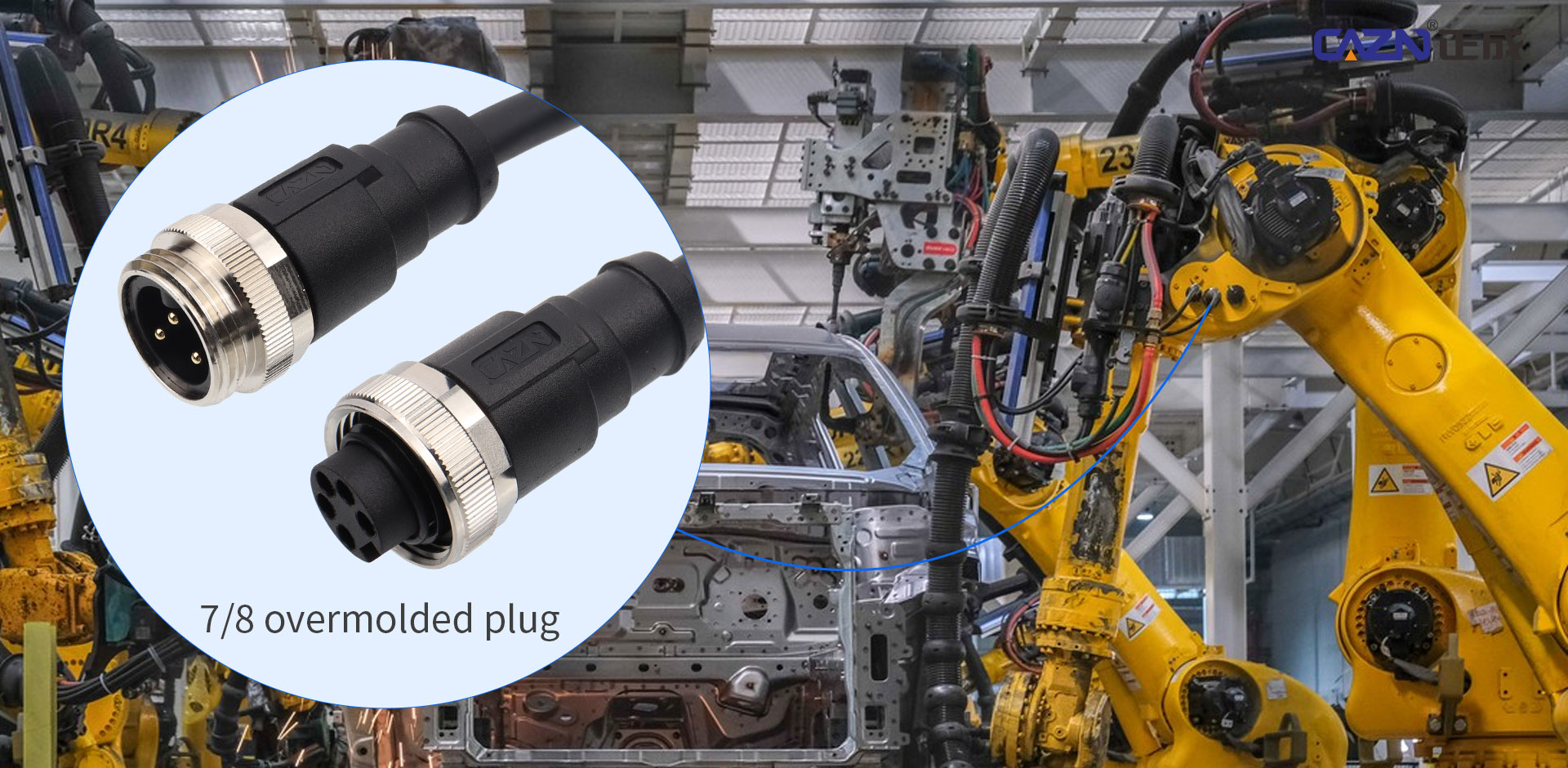

Разъем CAZN 7/8 дюйма: надежное соединение для промышленной автоматизации и интеллектуального производства

CAZN — бренд, специализирующийся на исследованиях, разработках и производстве промышленных разъемов. В ее портфолио продукции входят круглые разъемы, разъемы для датчиков, разъемы для полевой проводки и другие серии, которые широко используются в промышленной автоматизации, интеллектуальном производстве, новой энергетике, железнодорожном транспорте и других приложениях. Благодаря строгому контролю качества и постоянным технологическим инновациям CAZN предлагает надежные решения для промышленного подключения, предназначенные для обеспечения стабильной передачи электроэнергии и сигналов в сложных промышленных условиях.

Основные характеристики продукта

Электрические характеристики: Разъем CAZN 7/8 дюйма имеет номинальный ток 13 А и номинальное напряжение 300 В, поддерживает низкочастотную сильноточную передачу.

Для промышленных источников питания.

Конфигурации контактов: Доступный в 3-контактной, 4-контактной, 5-контактной и 6-контактной конфигурациях, разъем может удовлетворить различные требования к однофазному питанию, трехфазному питанию, а также комбинированной передаче мощности и сигнала.

Материалы: Контакты имеют позолоченную медную конструкцию, обеспечивающую срок службы вставки и извлечения более 500 циклов. Изолятор изготовлен из нейлона PA, обеспечивающего надежную электрическую изоляцию и механическую прочность.

Степень защиты: благодаря степени защиты IP67 и множеству уплотнительных колец разъем выдерживает воздействие влаги, пыли и легкого солевого тумана в сложных промышленных условиях.

Ключевые преимущества в области промышленной автоматизации

Широкая совместимость: разъем CAZN 7/8" соответствует стандартам промышленных шин, таким как CANopen, и может быть совместим с продуктами основных брендов, включая Phoenix Contact, Amphenol и TE Connectivity, что помогает снизить сложность интеграции при разработке оборудования и обновлении системы.

Высокая устойчивость к воздействию окружающей среды. Вибростойкость, а также устойчивость к высоким и низким температурам делают его пригодным для производственных линий, где оборудование подвергается постоянной механической вибрации. Надежная блокировка и герметизация помогают снизить риск ненадежных соединений и неожиданных перебоев в подаче электроэнергии.

Возможность индивидуальной настройки: CAZN поддерживает настройку литья под давлением и может поставлять готовые кабельные сборки с кабелями различной длины в соответствии с конкретными требованиями к проводке. Это позволяет интегрировать разъемы с основными ПЛК и системами серводвигателей таких производителей, как Siemens и Mitsubishi.

Типичные применения

Оборудование и распределение электроэнергии на производственных линиях

Основное назначение разъема CAZN 7/8" — интерфейс средней и высокой мощности для промышленного распределения электроэнергии. Его можно использовать в различных приложениях автоматизации.

Серводвигатели и системы привода: Обеспечивают стабильное силовое соединение для серводвигателей малого и среднего размера, а также двигателей малой мощности.

Источник питания датчиков и исполнительных механизмов: обеспечивает питание полевых устройств, таких как датчики приближения, фотоэлектрические датчики, электромагнитные клапаны и концевые выключатели.

Промышленное отопление и освещение: подходит для нагрузок более высокой мощности, таких как промышленные обогреватели, системы светодиодного освещения и коммерческие насосы для сточных вод.

Распределительные коробки датчика-исполнительного устройства: Функционируют как основной интерфейс для активных распределительных устройств, помогая упростить сложную монтажную проводку за счет объединения силовых и сигнальных соединений.

Промышленная полевая шина и поддержка связи

Помимо передачи энергии, разъемы CAZN 7/8 дюйма могут поддерживать различные требования промышленной связи.

DeviceNet (шина CAN): с помощью распределителей Т-типа несколько устройств могут получать питание и сигналы связи из одной точки подключения, что упрощает проводку полевой шины.

PROFIBUS, CC-Link и AS-Interface (AS-i): разъем можно применять в промышленных сетях связи, где требуются надежные соединения на уровне поля.

NMEA 2000: В морских сетевых приложениях разъем может поддерживать комбинированное питание 24 В постоянного тока и передачу сигналов по шине CAN через унифицированную архитектуру подключения.

Роботы для обработки материалов и гибкие производственные линии

Гибкие производственные системы предъявляют более высокие требования к надежности разъемов, поскольку кабели могут подвергаться повторяющимся изгибам, движениям и вибрации.

Разъем CAZN 7/8" можно использовать с гибкими кабелями и предварительно отформованными разъемами для подключения фотоэлектрических датчиков и датчиков приближения на погрузочно-разгрузочных роботах. За счет интеграции распределительных коробок и распределенного ввода-вывода можно объединить несколько сигнальных соединений, сокращая общее количество прокладок кабеля, сохраняя при этом надежную передачу сигнала.

Для роботизированных манипуляторов и другого движущегося оборудования особенно важны гибкость и механическая прочность кабельного узла. Разъем и кабель должны надежно работать при повторяющихся циклах движения, не создавая прерывистых электрических соединений.

Поддержка умного производства

На интеллектуальных производственных линиях разъем CAZN 7/8" может служить надежным узлом для передачи питания и сигнала.

Распределенная архитектура ввода-вывода: конфигурация распределительной коробки плюс разъем 7/8 дюйма обеспечивает децентрализованное распределение питания и возможность подключения на уровне поля. Это может упростить проводку, а также упрощает реконфигурацию и расширение производственных линий.

Модульная конструкция оборудования. Разъемы с возможностью подключения на месте позволяют пользователям выбирать подходящую длину кабеля и материал кабеля в соответствии с требованиями оборудования, обеспечивая большую гибкость для производственных систем, которые подвергаются частым модификациям.

Поддержка прогнозируемого обслуживания. Надежные физические соединения помогают поддерживать стабильную передачу данных датчиков на платформы MES и IoT. Стабильная передача сигнала обеспечивает надежную основу для мониторинга состояния оборудования и профилактического обслуживания.

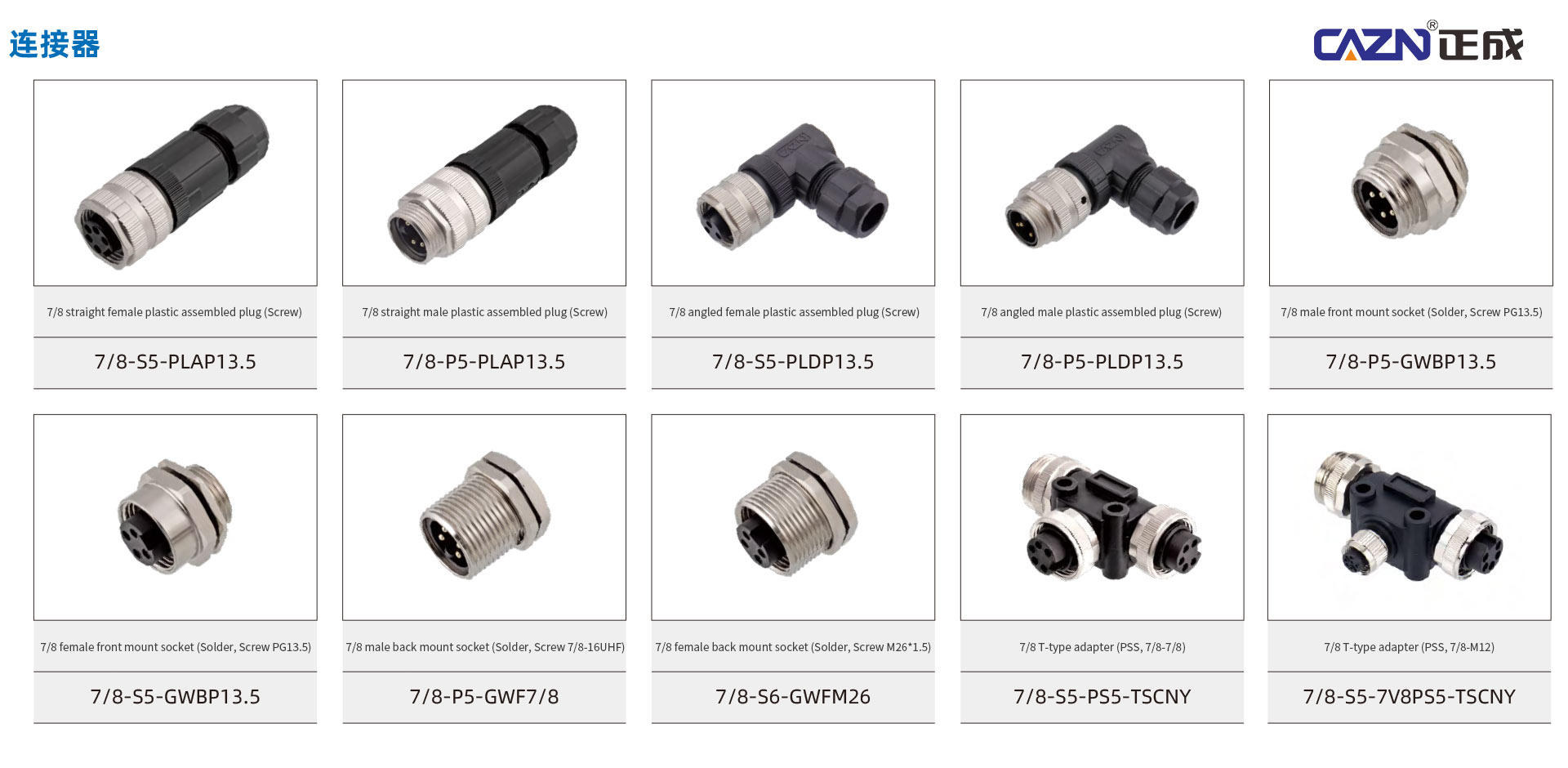

Рекомендуемые модели CAZN 7/8 дюйма

Серия CAZN 7/8 включает ряд стандартизированных моделей для различных конфигураций контактов и требований к установке.

Типичные модели включают: 7/8-P3-GWBP13, 7/8-P4-GWBP13, 7/8-P5-GWBP13, 7/8-S5-GWBP13.

Эти модели охватывают различное количество контактов и конфигурации монтажа и могут быть выбраны в соответствии с общими требованиями к интерфейсу промышленной автоматизации.

Совместимость с основными международными брендами

Серия разъемов CAZN 7/8" разработана с учетом требований по замене и интеграции широко используемых международных марок промышленных разъемов.

Phoenix Contact: Силовые разъемы CAZN 7/8" могут использоваться в качестве совместимой альтернативы соответствующим интерфейсам 7/8 с соответствующими конфигурациями контактов, монтажными размерами и интерфейсами с резьбовой фиксацией для применений, связанных с продуктами серии SACC-MIN.

Amphenol: Серия круглых промышленных разъемов CAZN 7/8" соответствует требованиям совместимости для соответствующих интерфейсов Amphenol 7/8 и охватывает приложения, включающие связь по промышленной шине и подключение питания.

Возможность подключения TE: соответствующие конфигурации промышленных разъемов питания 7/8 дюйма могут использоваться для замены и интеграции, где требуются совместимые электрические и механические характеристики.

Связующее: Круглые разъемы CAZN 7/8 дюйма могут поддерживать приложения, включающие соответствующие интерфейсы 7/8 европейского стандарта, используемые в оборудовании промышленной автоматизации.

Перед заменой или интеграцией системы всегда следует проверять совместимость с конкретной моделью разъема, электрическими характеристиками, механическими размерами, конфигурацией проводки и требованиями применения.

Надежное соединение для промышленной автоматизации

Разъем CAZN 7/8" сочетает в себе номинальный ток 13 А, номинальное напряжение 300 В, защиту IP67, позолоченные медные контакты, более 500 циклов сопряжения и несколько конфигураций контактов для удовлетворения требований к подключению оборудования промышленной автоматизации.

От распределения питания и подключения датчиков к исполнительным устройствам до связи по полевой шине, роботизированных систем, распределенного ввода-вывода и гибких производственных линий — разъем 7/8 дюйма обеспечивает компактный интерфейс для надежной передачи питания и сигналов.

Благодаря высокой токовой нагрузке, надежной защите окружающей среды, устойчивости к вибрации, гибкой конфигурации и возможностям индивидуальной настройки разъемы CAZN 7/8" обеспечивают надежное решение для подключения для промышленной автоматизации и интеллектуальных производственных систем.
