КАЗН | Руководство по выбору водонепроницаемого разъема 7/8

Круглый разъем CAZN 7/8 диаметром 7/8 дюйма и резьбой 7/8-16UNF представляет собой разъем промышленного класса, специально разработанный для передачи средней и высокой мощности, а также комбинированной передачи мощности и сигнала в приложениях промышленной автоматизации. Его ключевые преимущества включают высокую допустимую силу тока 8–13 А, номинальное напряжение 300 В, высокую виброустойчивость, обеспечиваемую резьбовой фиксацией, и защиту IP67. Разъем широко используется в ветроэнергетике, высокоскоростных железных дорогах, автомобилестроении, интеллектуальном транспорте, интеллектуальном производстве и других промышленных приложениях.

Разъем CAZN 7/8 совместим с устройствами основных международных брендов и поддерживает стандартные интерфейсы NMEA 2000 . Доступные конфигурации включают 3-, 4-, 5- и 6-контактные версии , монтаж на передней или задней панели, подключение паяным проводом или печатной платой, а также варианты защиты IP65/IP67. Эта серия соответствует требованиям IEC 61076-2-101 и разработана с учетом требований совместимости NMEA 2000.

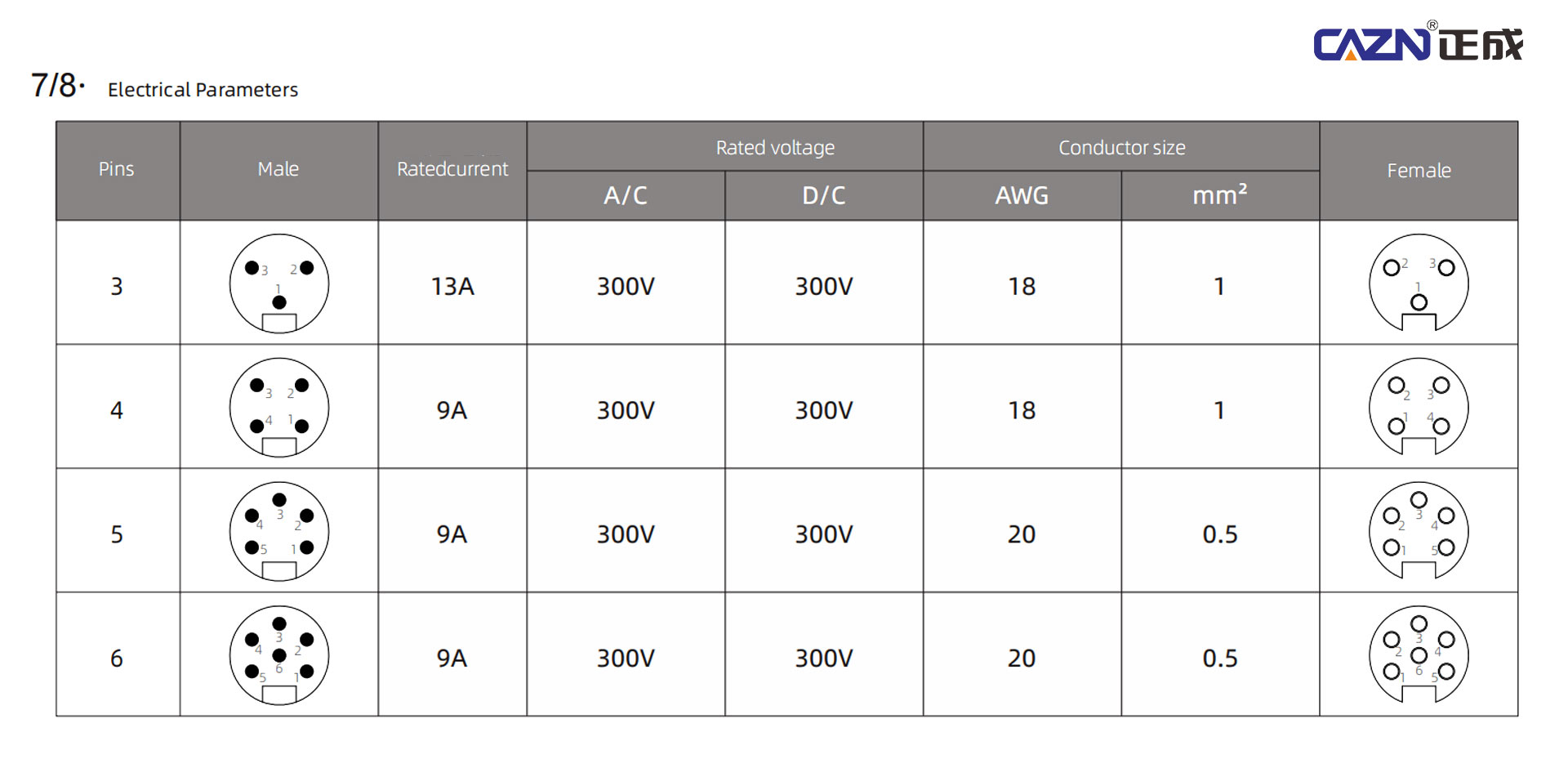

Выбор по требованиям передачи: количество контактов

Количество контактов напрямую определяет функции, которые может поддерживать разъем. Поэтому выбор должен основываться на фактической мощности оборудования и требованиях к сигналу.

3-контактный (2P+PE): предпочтителен для передачи энергии.

3-контактная конфигурация в первую очередь предназначена для передачи энергии и подходит для стандартных источников питания, требующих подключения под напряжением, нейтралью и защитным заземлением. Типичные области применения включают двигатели малой и средней мощности, приводы и базовые источники питания датчиков. При максимальном номинальном токе 13 А 3-контактная конфигурация обеспечивает максимальную токовую нагрузку в серии.

4-контактный: питание + вспомогательная цепь или сигнал управления

4-контактная конфигурация подходит для приложений, в которых требуется передача энергии с небольшим количеством вспомогательных цепей или сигналов управления. Типичные области применения включают приводы, требующие вспомогательного питания или простых сигналов обратной связи.

5-контактный: интегрированное питание и связь

5-контактная конфигурация подходит для приложений, требующих одновременной передачи питания и связи. Типичные приложения включают устройства полевой шины, использующие такие протоколы, как DeviceNet и CANopen, где определенные контакты могут быть назначены для сигналов связи, таких как CAN_H и CAN_L, при этом они остаются отделенными от соединений питания.

6-контактный: сложные приложения управления

6-контактная конфигурация предназначена для более сложных требований к управлению, когда несколько сигналов обратной связи или цепей управления необходимо передавать через один разъем. Он подходит для сложных приводов и другого оборудования с несколькими сигнальными интерфейсами.

Выбор по способу монтажа и конструкции разъема

Положение монтажа, направление выхода кабеля и способ подключения следует учитывать в зависимости от конструкции оборудования и условий установки.

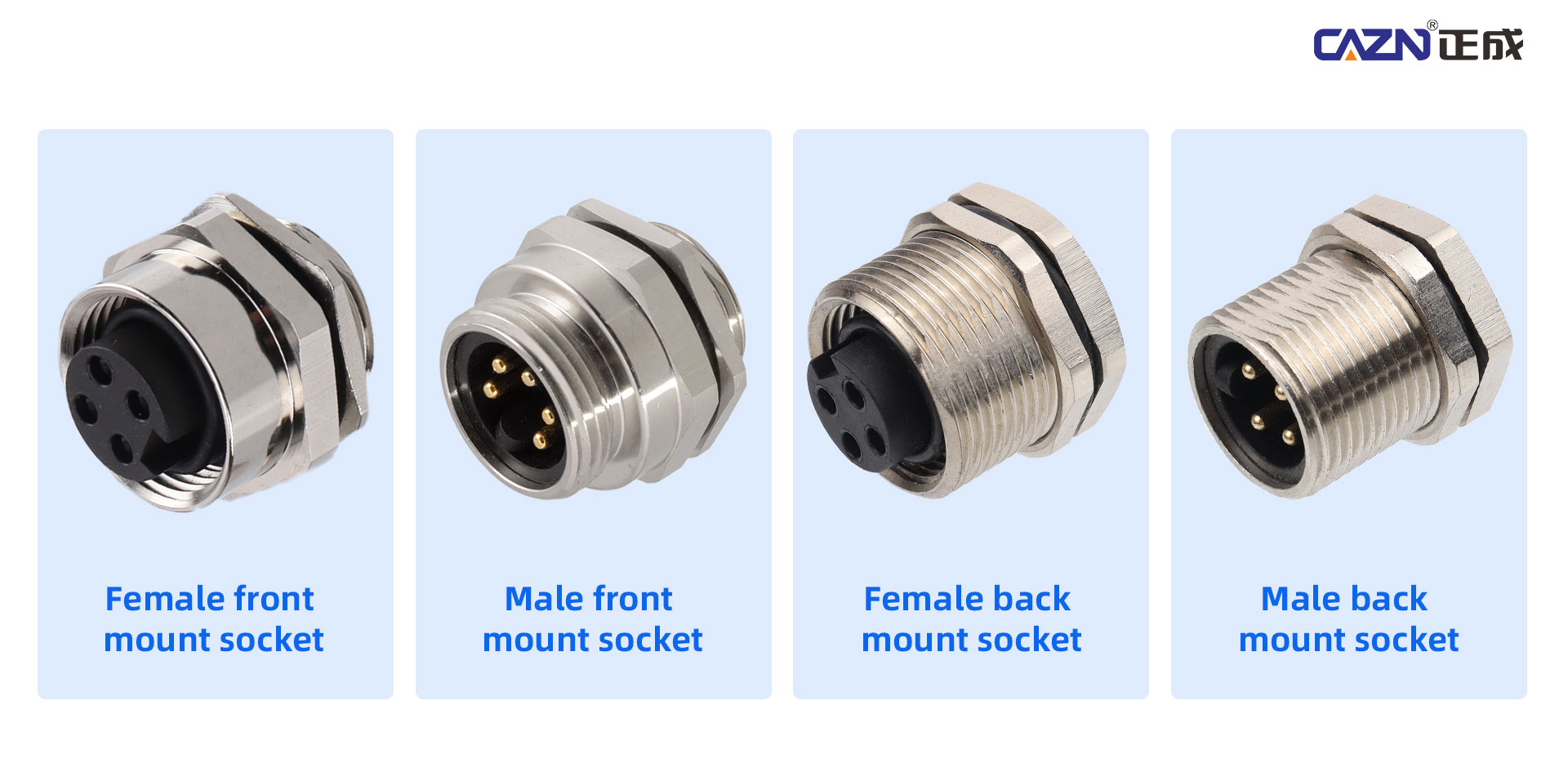

Положение монтажа: на панели, с возможностью подключения на месте или предварительно сформованное.

Для корпусов оборудования и шкафов управления разъемы, монтируемые на панели, могут быть установлены спереди или сзади панели и подходят для шкафов управления, коробок ввода-вывода и другого стационарного оборудования.

Для временной полевой проводки, модификации оборудования или концевых соединений оборудования версии с возможностью полевой проводки, такие как прямая и угловая конфигурации, обеспечивают большую гибкость установки и могут поддерживать подключение с винтовыми клеммами.

Для крупносерийного производства предварительно отформованные кабельные сборки объединяют разъем и кабель посредством литья под давлением, что сокращает количество операций по монтажу проводов и повышает стабильность производства.

Угол выхода кабеля: прямой или 90° под прямым углом

При прямой прокладке кабеля прямой разъем может помочь минимизировать осевое пространство для установки.

Когда кабели необходимо вывести через боковые стены, углы или замкнутое пространство, прямоугольный разъем 90° может обеспечить большую гибкость прокладки и уменьшить помехи окружающим компонентам.

Способ подключения: паяный или винтовой.

В версиях с паяным проводом для создания надежного электрического соединения используются методы обжима или пайки, и они подходят для стационарного оборудования и стационарных установок.

Версии винтового типа позволяют выполнять монтаж полевых работ без паяльного оборудования, что делает их пригодными для установки на месте, модификации оборудования и выполнения гибких требований к проводке.

Выбор в соответствии с требованиями защиты окружающей среды

Условия эксплуатации являются решающим фактором при выборе водонепроницаемого разъема.

Стандартные промышленные условия

Для внутренних сухих сред без сильного коррозионного воздействия обычно достаточно защиты IP65 или IP67, чтобы обеспечить защиту от пыли и устойчивость к водяным брызгам.

Суровые промышленные условия

Для наружной установки, влажной среды, пыльных производственных помещений, масляных условий или применений, требующих частой мойки, следует учитывать степень защиты IP67 или выше. IP67 обеспечивает полную защиту от пыли и устойчивость к временному погружению в воду. IP68 больше подходит для применений, связанных с длительным воздействием воды или постоянным погружением в воду при соблюдении условий испытаний, указанных производителем.

Среды с высоким уровнем вибрации

Такие приложения, как штамповочные машины, роботизированные соединения и автоматические транспортные средства, требуют надежного механического соединения. Запорная конструкция с резьбой 7/8-16UNF обеспечивает плотное механическое зацепление, которое помогает предотвратить ослабление при повторяющейся вибрации. В этих случаях резьбовые фиксирующие соединители предпочтительнее простых конструкций с защелкой.

Выбор по кабелю и материалу корпуса

Материал кабеля и материал корпуса разъема следует выбирать в соответствии с условиями эксплуатации и требованиями к перемещению.

Кабельная оболочка

Для стандартного применения внутри помещений кабель из ПВХ представляет собой экономичное решение с хорошей гибкостью.

Для применений, связанных с частым изгибом, воздействием масла или непрерывным движением, например, в автоматических транспортных средствах и роботизированных манипуляторах, кабель PUR обычно более подходит из-за его улучшенной стойкости к истиранию, характеристик изгиба и сопротивления растяжению.

Материал корпуса

Для обычных промышленных сред корпуса из инженерных пластиков, таких как нейлон PA или других пластиков, могут обеспечить подходящее сочетание изоляции, механических характеристик и экономической эффективности.

Для применений, требующих более высокой ударопрочности, коррозионной стойкости или электромагнитного экранирования, металлические корпуса, например, из никелированной латуни, могут обеспечить дополнительную механическую защиту и экранирование.

Рекомендуемые конфигурации для различных приложений

Для применений, связанных исключительно с электропитанием, таких как системы распределения электроэнергии на производственных линиях и системы приводов двигателей, рекомендуется 3-контактная конфигурация со степенью защиты IP67 с прямым разъемом или предварительно отформованной кабельной сборкой в ​​зависимости от требований к установке.

Для комбинированной передачи питания и сигналов, например, для модулей полевой шины и распределенных систем ввода-вывода, рекомендуется 5-контактная конфигурация со степенью защиты IP67. Прямой или угловой разъем можно выбрать в зависимости от доступного места для установки, а кабель из полиуретана подходит для применений, связанных с движением или частыми изгибами.

Для наружных или суровых условий, включая фотоэлектрические системы хранения энергии, уличные зарядные станции и портовое оборудование, можно рассмотреть возможность использования 3-контактной или 5-контактной конфигурации со степенью защиты IP68 вместе с полиуретановым кабелем и резьбовой фиксирующей конструкцией.

Серия CAZN 7/8 и примеры моделей

Серия разъемов CAZN 7/8 европейского стандарта включает в себя несколько конфигураций, рассчитанных на различное количество контактов и структурные требования.

Типичные модели включают: 7/8-P3-GWB P13, 7/8-P4-GWB P13, 7/8-P5-GWB P13, 7/8-P6-GWB P13.

В целом числовое обозначение в модели соответствует количеству выводов и структурной конфигурации. Перед заказом точные технические характеристики должны быть подтверждены в соответствии с электрическими, механическими и экологическими требованиями оборудования.

Ключевые моменты замены международного бренда

Серия разъемов CAZN 7/8 предназначена для обеспечения совместимых вариантов замены для основных международных брендов, включая Phoenix Contact, Amphenol, TE Connectivity и Binder.

Конструкция замены ориентирована на соответствие ключевым механическим и электрическим требованиям к интерфейсу, включая размеры разъемов и конфигурации контактов. Для совместимых приложений существующее оборудование может не требовать внесения изменений в исходное монтажное отверстие.

При выборе сменного разъема CAZN для импортного продукта в первую очередь необходимо проверить три наиболее важных параметра: количество контактов, метод монтажа и степень защиты. Эти параметры могут быстро сузить подходящую модель CAZN.

Однако перед окончательной заменой необходимо также проверить полные электрические характеристики исходного разъема, характеристики резьбы, назначение контактов, конфигурацию кабеля, монтажные размеры и требования к окружающей среде, чтобы гарантировать полную совместимость системы.

Выбор подходящего водонепроницаемого разъема CAZN 7/8

Правильный водонепроницаемый разъем CAZN 7/8 следует выбирать в соответствии с фактическим сочетанием требований к питанию, требованиям к сигналу, конструкции установки, условиям окружающей среды, движению кабеля и механическим нагрузкам.

3-контактный разъем обычно подходит для прямой передачи энергии, а 5-контактные и 6-контактные конфигурации обеспечивают большую гибкость для комбинированных приложений питания, связи и управления. IP67 хорошо подходит для многих промышленных сред, тогда как IP68 можно рассматривать для применений, связанных с более сильным воздействием воды.

Благодаря резьбовому соединению 7/8-16UNF, номинальному току 8–13 А, номинальному напряжению 300 В, нескольким конфигурациям контактов и вариантам защиты IP65/IP67 серия CAZN 7/8 обеспечивает гибкую платформу подключения для промышленной автоматизации, интеллектуального производства, транспорта, энергетики и других требовательных приложений.
