КАЗН | Как выбрать разъемы M8 для приложений IO-Link

Основные характеристики разъемов M8

Разъем M8 представляет собой миниатюрный промышленный круглый разъем, разработанный в соответствии с международным стандартом IEC 61076-2-104. Разъемы M8, разработанные для приложений промышленной автоматизации, где пространство для установки ограничено и требуется распределенный сбор сигналов, широко используются с модулями удаленного ввода-вывода, компактными датчиками и небольшими исполнительными механизмами.

Конструктивные особенности

Резьба M8×1,0 обеспечивает компактный форм-фактор, подходящий для установки в ограниченном пространстве и с высокой плотностью удаленных портов ввода-вывода.

Доступны прямые и прямоугольные версии с шпонками для предотвращения неправильной установки и резьбовой фиксацией для повышения устойчивости к вибрации и предотвращения ослабления.

Электрические характеристики

Разъемы M8 обычно поддерживают номинальное напряжение 50 В переменного тока / 60 В постоянного тока и максимальный ток 3 А, что делает их пригодными для питания промышленных датчиков 24 В и передачи сигналов.

Позолоченные контакты обеспечивают низкое контактное сопротивление и снижение потерь сигнала, а срок службы циклов сопряжения может достигать ≥500 циклов.

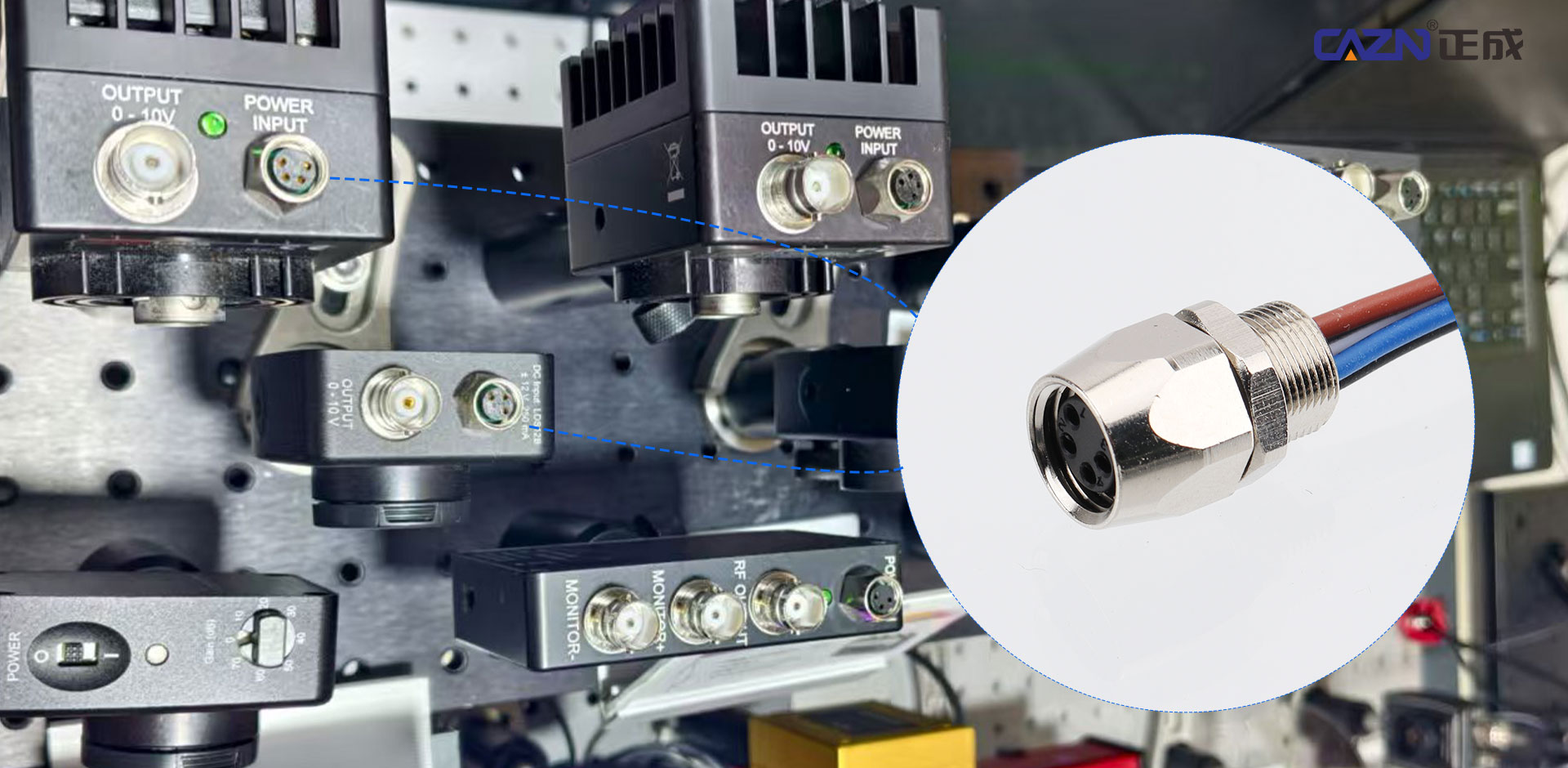

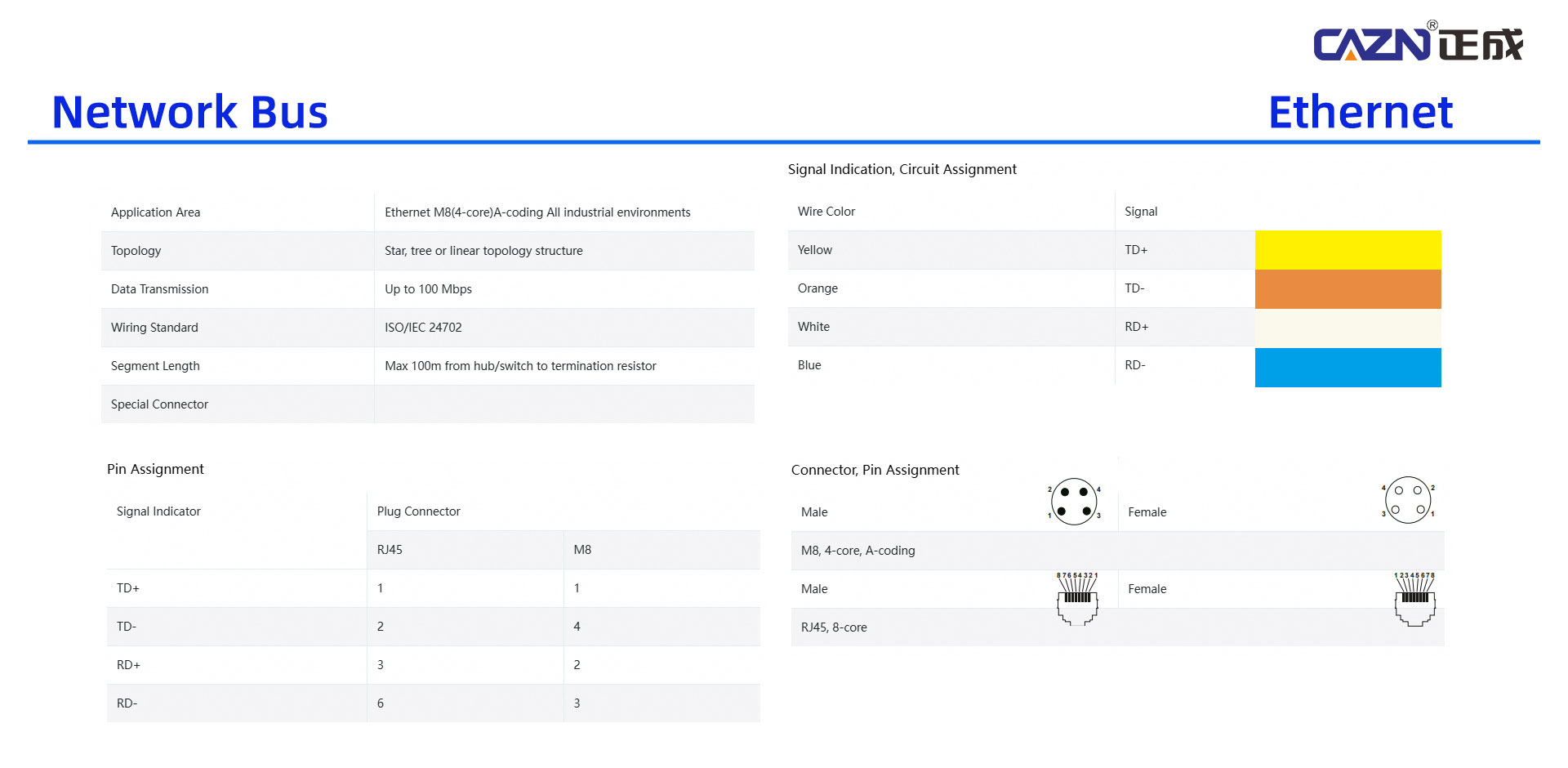

Конфигурации контактов включают 2-, 3-, 4-, 5- и 8-контактные версии с кодировкой A, B и D, доступной для различных датчиков, полевых шин и приложений Ethernet.

Защита и экологическая эффективность

Стандартный уровень защиты обычно составляет IP67, обеспечивая защиту от пыли, проникновения воды, загрязнения маслом и конденсата.

Разъемы разработаны так, чтобы выдерживать вибрацию и механические удары, что делает их пригодными для динамичных рабочих сред, таких как производственные линии и роботизированные системы.

Материалы корпуса включают никелированную латунь и конструкционные пластики, обеспечивающие стойкость к коррозии и механическому износу.

Варианты кабеля

Оболочки кабелей могут быть выбраны из ПВХ, ПУ или безгалогенных огнестойких материалов в зависимости от применения.

Кабели из полиуретана обеспечивают превосходную гибкость и устойчивость к повторяющимся изгибам и перетаскиванию, что делает их особенно подходящими для перемещения оборудования и динамической прокладки кабелей.

Установка и обслуживание

Резьбовое быстрое соединение упрощает монтаж на месте без сложных операций пайки или зачистки.

Независимая конструкция plug-and-play позволяет заменять отдельные точки подключения при возникновении неисправностей без изменения всей системы проводки.

В соответствии с международными стандартами разъемы M8 могут широко интегрироваться с системами удаленного ввода-вывода, бесконтактными переключателями, фотоэлектрическими датчиками и другими устройствами промышленной автоматизации различных марок.

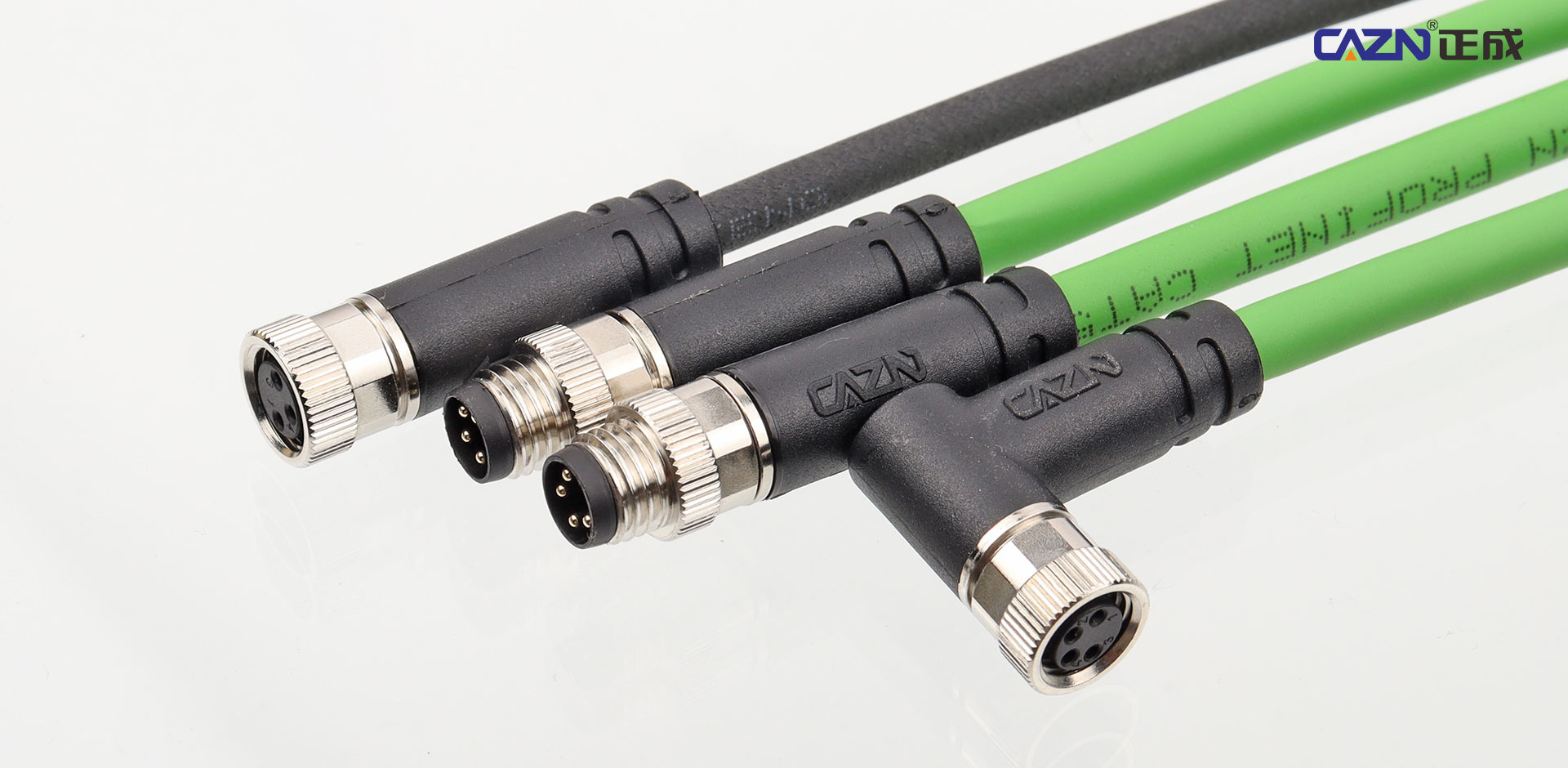

M8 и M12 промышленные круглые разъемы

Как выбрать разъемы M8 для IO-Link

Выбор разъемов M8 для приложений IO-Link требует рассмотрения трех ключевых аспектов: характеристик протокола, технических характеристик оборудования и условий эксплуатации. Разъем, кабель, модуль ввода-вывода и мастер-станция должны рассматриваться как одна законченная система подключения.

Сопоставьте конфигурацию контактов и кодировку

Для приложений IO-Link следует выбрать разъем M8 с кодировкой A, отвечающий соответствующим требованиям IEC 61076-2-104.

Для стандартного подключения устройства IO-Link требуется 4-контактная конфигурация. Типичное назначение контактов:

Контакт 1: источник питания 24 В+

Контакт 3: 0 В

Контакт 4: двунаправленный канал связи C/Q.

Контакт 2: дополнительный ввод/вывод или не используется, в зависимости от конфигурации устройства.

3-контактный разъем M8 не может обеспечить полное стандартное соединение IO-Link, необходимое для питания и двунаправленной связи.

Для обеспечения электрической совместимости разъем должен поддерживать напряжение не менее 60 В постоянного тока и ток 3 А с контактным сопротивлением ≤ 10 мОм, что обеспечивает достаточный запас для датчиков IO-Link 24 В и требований к их связи.

Выберите метод подключения в соответствии со средой проводки

Для проводки, выполненной по индивидуальному заказу, можно предпочесть версию с винтовыми клеммами или винтовыми зажимами без пайки. Он не требует специального обжимного оборудования и позволяет обрезать и заделывать кабели непосредственно на месте установки, что делает его пригодным для логистических сортировочных систем и автомобильных сварочных линий.

Для стандартизированной крупносерийной проводки обычно предпочтительнее предварительно отформованные, отлитые под давлением кабельные сборки, поскольку интегрированная конструкция обеспечивает более стабильные характеристики герметизации и упрощает подготовку крупномасштабных кабелей.

Геометрия разъема также должна соответствовать доступному пространству для установки.

Для приложений с достаточным зазором и простой прокладкой кабеля прямой разъем M8 обеспечивает простую установку и удобный доступ для сопряжения.

Для плотно установленных датчиков или в ограниченном пространстве прямоугольный разъем M8 под углом 90° может уменьшить глубину установки и помочь предотвратить чрезмерный изгиб кабеля.

Соответствуйте защите и материалам кабелей окружающей среде

Для стандартных промышленных применений обычно подходит разъем M8 со степенью защиты IP67.

Для автомобильных сварочных линий и других сред, подверженных воздействию масла, сварочных брызг, вибрации и колебаний температуры, кабель с полиуретановой оболочкой в ​​сочетании с разъемом M8 из нержавеющей стали обеспечивает повышенную устойчивость к маслу, механическим нагрузкам и воздействию окружающей среды.

Для требовательных применений диапазон рабочих температур примерно от -40°C до +80°C может обеспечить подходящее рабочее окно для наружного оборудования, автомобильных производственных линий и других сред с изменяющейся температурой.

Интеграция разъемов M8 с модулями ввода-вывода IO-Link

Выбор разъема не следует рассматривать независимо от ведущего устройства IO-Link или модуля распределенного ввода-вывода.

Если модуль распределенного ввода-вывода использует порты M12 с кодировкой A, например, некоторые системы распределенного ввода-вывода IP67, разъем M8 не может быть подключен напрямую. Для завершения перехода сигнала требуется переходной кабель M8-M12.

Для компактных модулей ввода-вывода IP20, установленных внутри шкафов управления и оснащенных портами M8, разъемы M8 можно подключать напрямую. Поскольку среда в шкафу обычно сухая и защищенная, разъем IP20 может стать более экономичным решением, чем продукт для наружного применения со степенью защиты IP67.

При использовании распределительных коробок датчиков IO-Link количество портов M8 должно соответствовать требуемой плотности датчиков. Распределительные коробки M8 с 4 и 8 портами позволяют локально подключать несколько датчиков, а агрегированные сигналы передаются через соединение шины M12 на ведущее устройство IO-Link.

Типичный выбор приложения IO-Link

Для фотоэлектрических датчиков IO-Link на логистических сортировочных машинах можно выбрать 4-жильный прямоугольный разъем M8 с винтовым зажимом. Кабель можно проложить через защитную трубку и закрепить на месте, а четвертый проводник обеспечивает двунаправленный канал связи C/Q, необходимый для IO-Link.

Для датчиков приближения IO-Link на автомобильных сварочных линиях 4-жильный разъем M8 с маслостойким полиуретановым кабелем можно комбинировать с антивибрационной и противоотвинчивающейся фиксирующей конструкцией CAZN. Эта конфигурация разработана таким образом, чтобы выдерживать сварочные брызги, загрязнение маслом и постоянную высокочастотную вибрацию, снижая риск сбоев соединения, вызванных механическим ослаблением.

Для компактных модулей IO-Link внутри шкафов управления 4-жильный прямой разъем M8 с классом защиты IP20 с пружинными клеммами может стать экономичным решением для сухих и защищенных сред.

CAZN: Соединение оборудования M8 с промышленной цифровизацией

Основная конкурентоспособность промышленной автоматизации часто определяется, казалось бы, небольшими интерфейсами подключения.

От антивибрационной и антирасшатывающей структурной инновации разъемов M8 до внедрения цифровой связи IO-Link во всей системе, CAZN фокусируется на реальных промышленных условиях эксплуатации и интегрирует принципы стабильности, надежности и прослеживаемости в каждый контакт, нить и процесс проверки.

CAZN не просто сравнивает базовые показатели с международными брендами. Цель состоит в том, чтобы предоставить промышленным заказчикам решения для подключения, которые лучше адаптированы к местным производственным условиям и более экономичны в условиях эксплуатации с высокими нагрузками, высокой вибрацией и широким диапазоном температур.

Постоянно совершенствуя совместимость между аппаратным обеспечением разъема M8 и технологией связи IO-Link, CAZN стремится сделать каждую точку подключения датчиков надежной точкой ввода данных для промышленной цифровизации, помогая клиентам повысить операционную эффективность, снизить затраты и укрепить независимость цепочки поставок.
