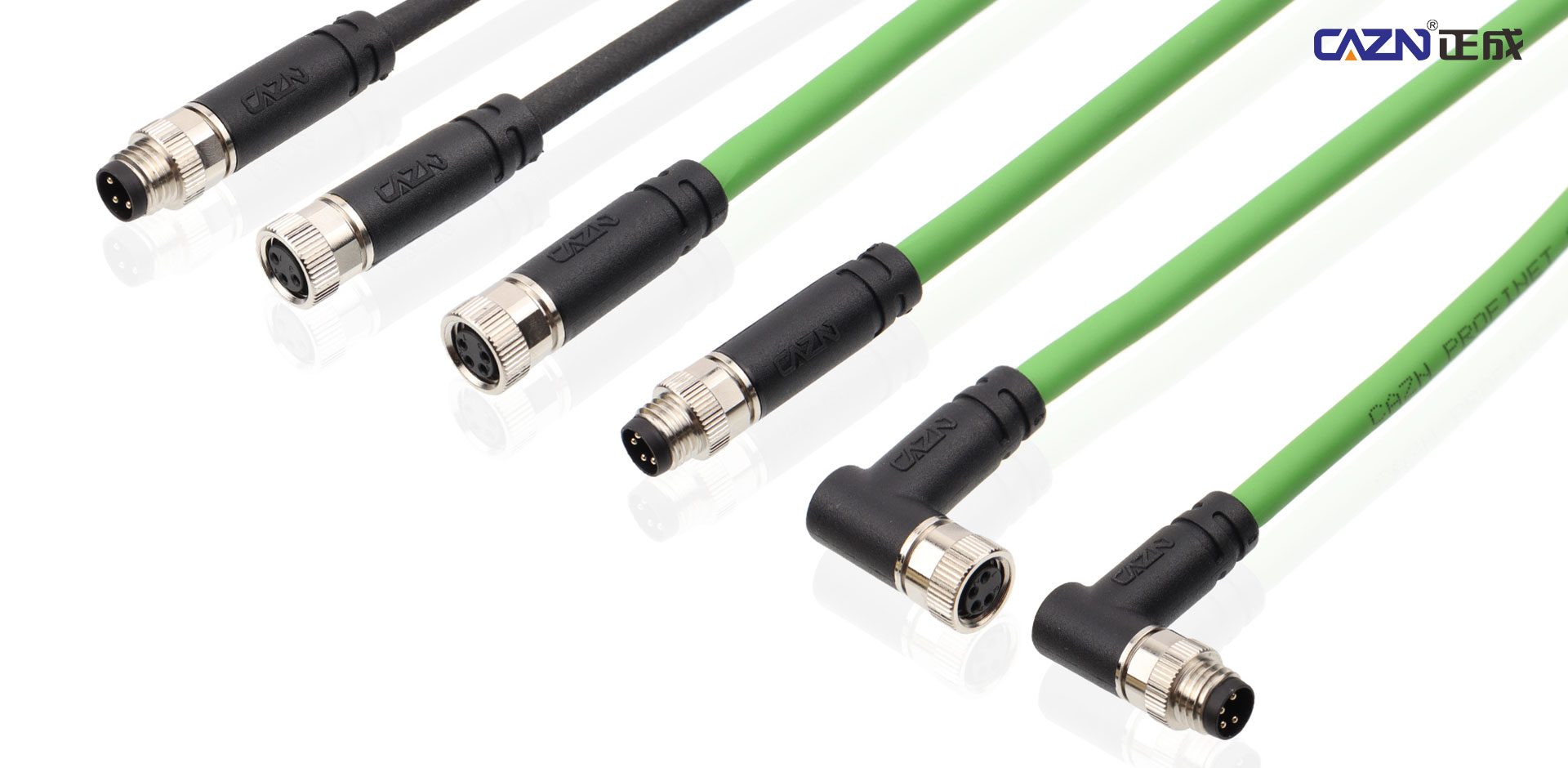

Разъем CAZN M8: антивибрационная блокировка для суровых условий эксплуатации

В промышленной автоматизации, интеллектуальном оборудовании и новых энергетических приложениях разъемы M8 служат важными интерфейсами соединения между датчиками, исполнительными механизмами и шкафами управления. Они часто подвергаются высокочастотной вибрации, термоциклированию, загрязнению маслом и другим тяжелым условиям эксплуатации. Традиционные разъемы могут испытывать ослабление резьбы, нестабильное сопротивление контактов или даже прерывание сигнала во время длительной эксплуатации, что может привести к сбоям оборудования и незапланированным простоям производства. Имея более чем десятилетний опыт работы в сфере промышленных подключений, компания CAZN разработала модернизированный антивибрационный и предотвращающий ослабление фиксирующий механизм для разъемов M8. Благодаря структурным инновациям и строгим испытаниям на надежность решение предназначено для обеспечения высокостабильной миниатюрной связи для требовательных промышленных приложений.

Проблемы отрасли: почему традиционные разъемы M8 выходят из строя в суровых условиях

В типичных средах с высокой вибрацией, таких как станки с ЧПУ, автоматические транспортные средства, мобильные роботы и наружные фотоэлектрические системы мониторинга, отказы обычных разъемов M8 обычно концентрируются в трех критических областях.

Во-первых, традиционные однониточные конструкции могут испытывать микроскопические относительные перемещения между сопрягаемыми нитями при постоянной вибрации с частотой выше 2000 Гц. После 3000 часов работы степень ослабления может достигать 17 %, что потенциально может привести к перебоям в передаче сигнала.

Во-вторых, обычные уплотнительные кольца могут затвердевать и сжиматься при температуре до -40°C, снижая эффективность уплотнения. При попадании влаги в разъем может произойти окисление контактов, в результате чего сопротивление контактов увеличится с 5 мОм до более чем 50 мОм, что может привести к перегреву интерфейса и нестабильной передаче энергии.

В-третьих, традиционные надежные конструкции часто полагаются на одну шпоночную канавку для позиционирования. В сложных условиях полевой проводки это может привести к частичному сопряжению. При неполной фиксации разъема его виброустойчивость может снизиться на целых 70%.

Эти проблемы уже давно бросают вызов командам по техническому обслуживанию промышленных предприятий. Согласно отраслевой статистике, незапланированные простои, вызванные ослаблением соединителей, могут привести к ежегодным потерям, в среднем превышающим 800 000 юаней на производственную линию. В результате высоконадежные решения для защиты от вибрации и ослабления соединений становятся все более важными для интеллектуальных производственных приложений.

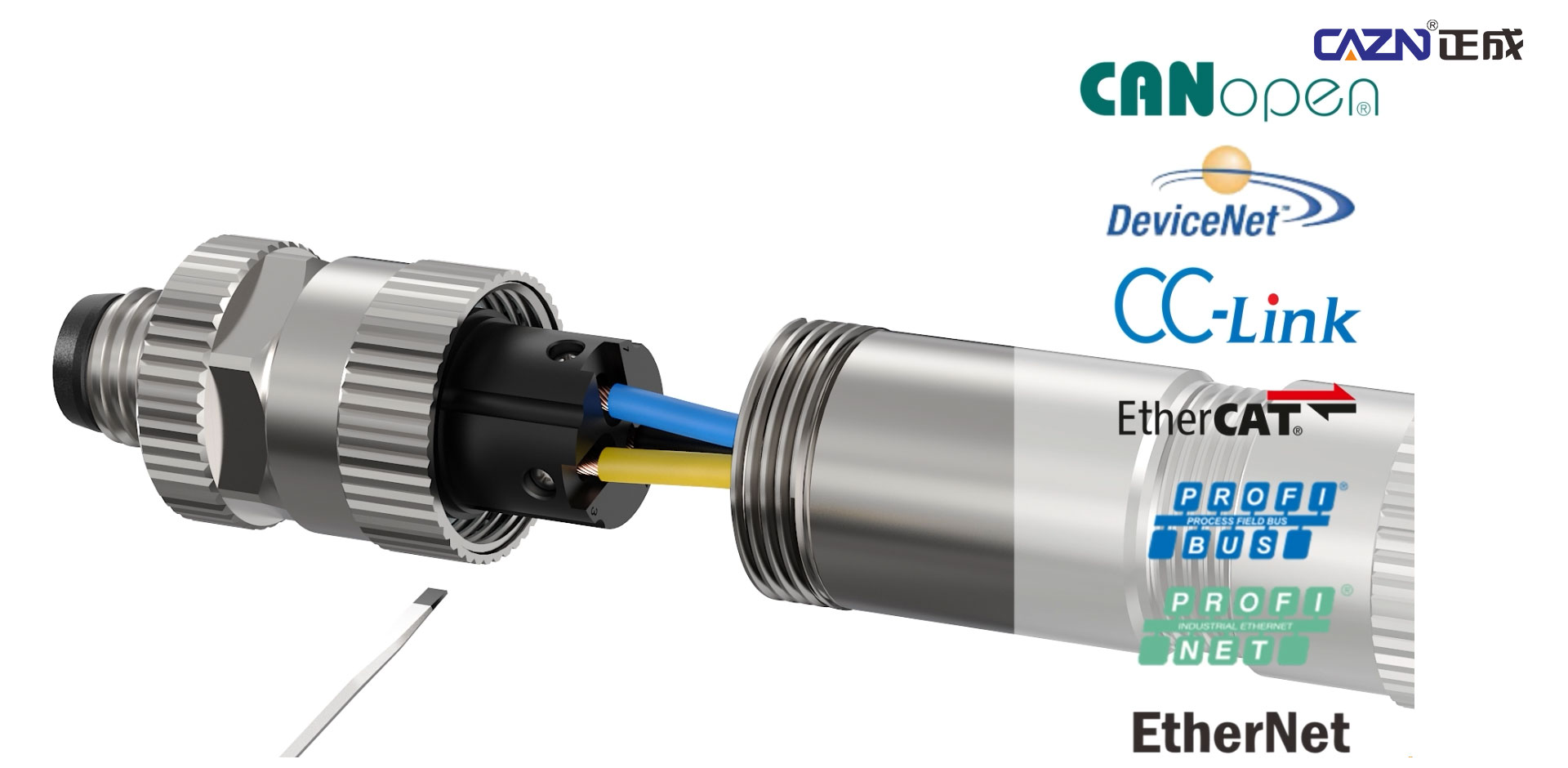

Основная технология CAZN: механизм тройной блокировки

Чтобы решить эти общие отраслевые проблемы, CAZN использовала более чем десятилетний опыт в области промышленных соединений для разработки усовершенствованного механизма тройной фиксации, сочетающего в себе фиксацию резьбы, фиксацию стопорного кольца и зацепление торцевой поверхности. Конструкция спроектирована таким образом, чтобы предотвратить ослабление механического источника.

Высокоточная конструкция трапециевидной резьбы

CAZN заменяет обычную метрическую резьбу оптимизированной трапецеидальной структурой резьбы. Угол боковой поверхности резьбы контролируется на уровне 30°, а поверхность подвергается микроокислению для улучшения характеристик трения.

Такая конструкция увеличивает трение зацепления резьбы примерно на 60 %, значительно улучшая самоблокирующуюся способность резьбового соединения при постоянной вибрации и снижая риск ротационного ослабления.

Встроенный эластичный фиксатор стопорного кольца

Эластичное стопорное кольцо встроено в ответный конец разъема.

Когда разъем затягивается с заданным моментом затяжки 0,8–1,2 Н·м, стопорное кольцо автоматически входит в соответствующую канавку, создавая двойную механическую запирающую структуру, объединяющую резьбу и стопорное кольцо.

Даже в условиях сильных ударов дополнительный механический стопорный механизм помогает предотвратить обратное вращение резьбового соединения и сводит к минимуму риск его ослабления.

Зазубренное торцевое зацепление

CAZN также имеет кольцевую зубчатую структуру зацепления на сопрягаемых торцевых поверхностях.

После сопряжения зубчатые поверхности полностью входят в зацепление, помогая устранить небольшие осевые и радиальные перемещения.

В сочетании с двухслойным уплотнительным кольцом из FKM конструкция обеспечивает надежное механическое зацепление, сохраняя при этом характеристики торцевого уплотнения, отвечая требованиям как по устойчивости к вибрации, так и по защите от проникновения воды.

Оптимизированная структура контактов для стабильных электрических характеристик

CAZN также оптимизировал структуру внутренних контактов для повышения электрической надежности в условиях вибрации.

В разъеме используются позолоченные контакты, каждый отдельный контакт включает 12 независимых контактных пружинных элементов.

Эта структура помогает поддерживать стабильный электрический контакт даже при вибрации.

Контактное сопротивление остается на уровне ≤5 мОм, что снижает риск колебаний сигнала, аномального нагрева и нестабильной передачи энергии на интерфейсе разъема.

Комплексное тестирование надежности: определение промышленной эффективности с помощью данных

Каждый разъем CAZN M8, оснащенный механизмом тройной фиксации, перед поставкой должен пройти комплексные испытания на надежность.

1000-часовое непрерывное испытание на вибрацию

Разъем подвергается композитному вибрационному испытанию частотой 10–2000 Гц с амплитудой 0,35 мм в течение 1000 непрерывных часов.

Измеренная скорость ослабления резьбы равна 0, при этом колебание контактного сопротивления остается в пределах 0,5 мОм.

Это превышает обычно используемую продолжительность промышленных испытаний в 500 часов и обеспечивает дополнительную проверку долгосрочной виброустойчивости.

Испытание на термоциклирование от -40°C до +80°C

Разъем подвергается 100 циклам высоких-низких температур от -40°C до +80°C.

После испытаний степень ослабления запирающего момента остается ниже 8%, а уплотнительные кольца не затвердевают и не растрескиваются.

Разъем продолжает сохранять степень защиты IP67 после термоциклирования.

500-цикловое механическое испытание на сопряжение

Соединитель совершает 500 полных циклов соединения и рассоединения.

После испытаний запирающая конструкция не обнаружила значительного износа, а стопорное кольцо сохраняет свои механические характеристики без усталостного разрушения.

Степень сохранения характеристик защиты от ослабления остается на уровне 100 %, что обеспечивает значительно увеличенный механический срок службы по сравнению с обычными промышленными разъемами M8.

Испытание на старение под постоянной нагрузкой в ​​течение 1000 циклов

При номинальном токе 3 А разъем под напряжением выполняет 1000 циклов соединения и рассоединения.

На контактах не наблюдается значительной дуговой эрозии, а сопротивление контактов постоянно остается ниже 5 мОм.

Это помогает снизить риск чрезмерного нагрева интерфейса и электрической нестабильности в условиях работы с более высокими нагрузками.

Прослеживаемый контроль качества

Серия разъемов CAZN M8 прошла сертификацию системы менеджмента качества ISO 9001 и IATF 16949.

Все процессы тестирования записываются и отслеживаются в цифровом виде.

Каждому продукту присваивается уникальный идентификационный код, позволяющий клиентам получить доступ к полным данным испытаний и качества.

Уровень брака контролируется на уровне ниже 0,02%, что обеспечивает стабильное качество для промышленного применения, требующего стабильной долгосрочной работы.

Разработан для требовательных промышленных применений

От структурных инноваций до комплексной проверки надежности, CAZN разрабатывает свою технологию разъемов с учетом реальных промышленных условий эксплуатации.

Модернизированный антивибрационный и противоотвинчивающийся фиксирующий механизм M8 предназначен для сравнения и обеспечения совместимости с разъемами основных международных брендов, таких как Phoenix Contact, Weidmüller и HARTING, обеспечивая при этом целевые преимущества в отношении надежности, предотвращающей расшатывание, и адаптируемости к суровым условиям.

Продолжая инвестировать в технологии промышленной связи, CAZN стремится предоставлять стабильные и экономически эффективные решения для интеллектуального производства, поддерживая клиентов в повышении надежности оборудования, снижении затрат на техническое обслуживание и укреплении устойчивости промышленных цепочек поставок.
