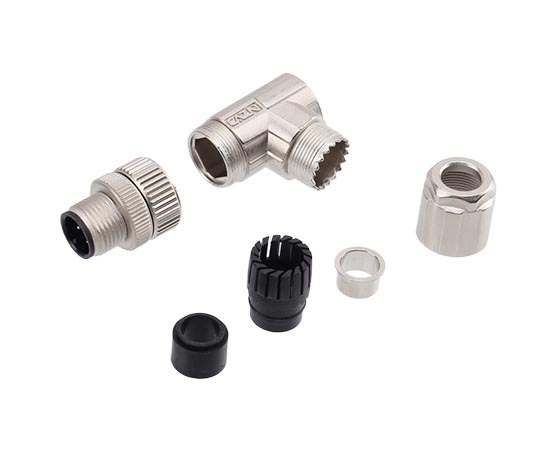

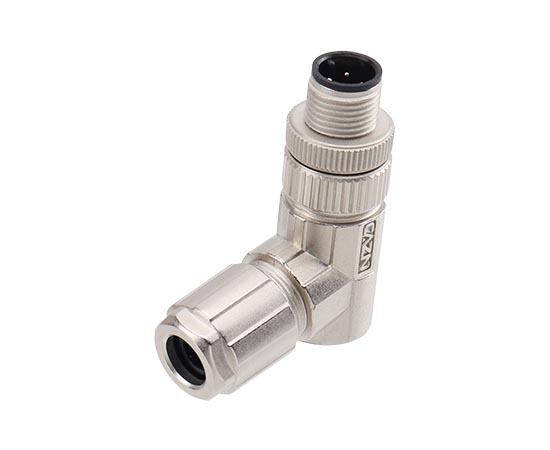

Главная / Продукты / Круговой разъем / M12 / Металлический сборка / Угловой штекер M12, металлический, собранный (под пайку)
Металлический сборка
Разъем европейского стандарта: серия M12
Тип конструкции: Металлическая сборная изогнутая заглушка
Тип штифта: Мужской
Номер контакта: 2,3,4,5,6,8,12,17 Контакты
Метод соединения: Пайка
Экранированный: Да
Сертификация: CE,RoHS,UL
Стандарт: МЭК 61076-2-101
-
PG9:
-
Кодекс продавца:
M12-P2A-GWDP9
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунное никелирование/цинковый сплав никель/ПА |
| Материал изолятора: | ПА/ТПУ |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Стандарт исполнения： | МЭК 61076-2-101 |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M12
Электрическая схема

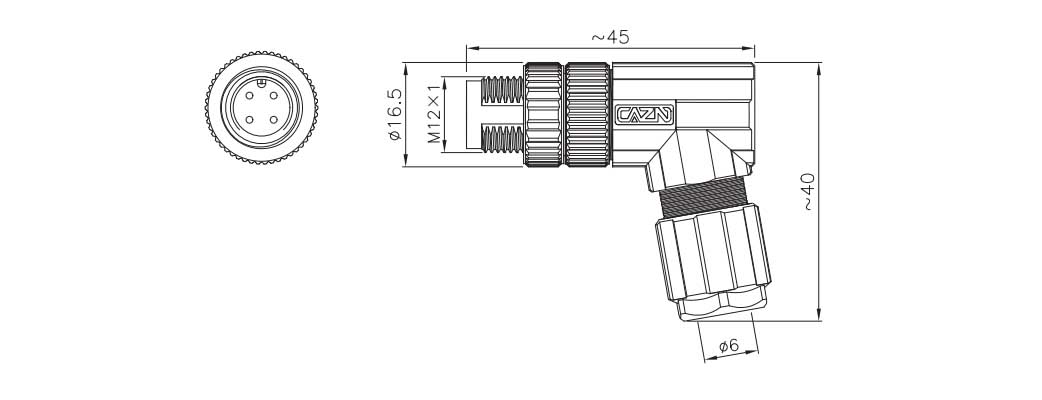

ЧЕРТЕЖ РАЗМЕРОВ
ОПРЕДЕЛЕНИЕ ПРОВОДА
Заказ продукции
| Название продукта | Размер выходного отверстия-PG9 | Булавки | 3D-загрузка | 2D-загрузка |
| Угловая металлическая заглушка M12 с наружной резьбой | М12-П2А-ГВДП9 | 2А | ||
| Угловой штекер M12, металлический, собранный | М12-П3А-ГВДП9 | 3А | ||
| Угловой штекер M12, металлический, собранный | М12-П4А-ГВДП9 | 4А | ||
| Угловой штекер M12, металлический, собранный | М12-П4Д-ГВДП9 | 4D | ||
| Угловой штекер M12, металлический, собранный | М12-П5А-ГВДП9 | 5А | ||
| Угловой штекер M12, металлический, собранный | М12-П5Б-ГВДП9 | 5Б | ||
| Угловой штекер M12, металлический, собранный | М12-П6А-ГВДП9 | 6А | ||
| Угловой штекер M12, металлический, собранный | М12-П8А-ГВДП9 | 8А | ||
| Угловой штекер M12, металлический, собранный | М12-П12А-ГВДП9 | 12А | ||
| Угловой штекер M12, металлический, собранный | М12-П17А-ГВДП9 | 17А |
