M16 прямая розетка переформованная

Главная / Продукты / Круговой разъем / M16 / Прямая заглушка / M16 прямая розетка переформованная

ПРОДУКТОВЫЙ ЦЕНТР

Прямая заглушка

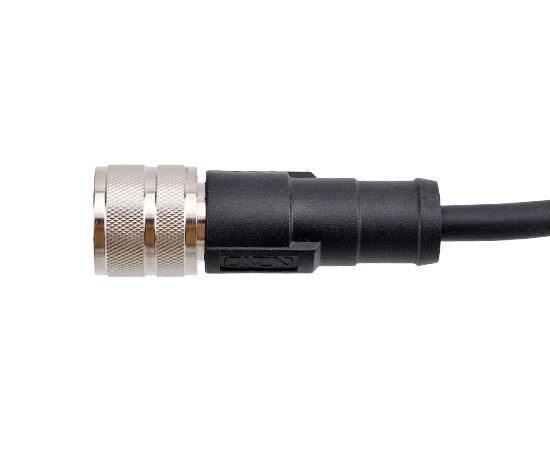

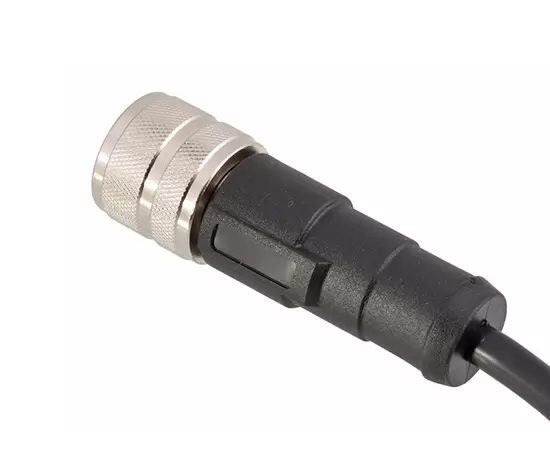

M16 прямая розетка переформованная

Разъем европейского стандарта: серия M16

Тип конструкции: прямая литая заглушка

Метод соединения: Пайка

Тип штифта: женский

Количество контактов: 2,3,4,5,6,7,8,12,14,16,19,24 штырька

Материал провода: ПВХ

Экранированный: два варианта: экранированный/неэкранированный

Длина кабеля: 1M/2M/5M (настраивается)

Сертификация: CE,RoHS,UL

РАССЛЕДОВАНИЕ DOWNLOAD

СКАЧАТЬ

Информация о продукте

MECHANICAL PARAMETERS

ПАРАМЕТРЫ ПРОДУКТА

Материал корпуса：	Латунь/ Цинковый сплав никель/Латунь никелированная
Материал изолятора:	ПА66
Уплотнительный материал：	Эпоксидная смола/Резина
Контактный материал：	Латунь/Фосфорная медь позолоченная
Степень водонепроницаемости:	IP65/IP67
Диапазон проводки：	PG7: 4~6 мм; PG9: 6~8 мм
Контактное сопротивление:	≤5 мОм
Прочность:	≥ 500 циклов
Применимая температура:	-25℃ ~ +80℃
Исполнительный стандарт：	МЭК 61076-2-106-2012 AISG

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M16

Электрическая схема

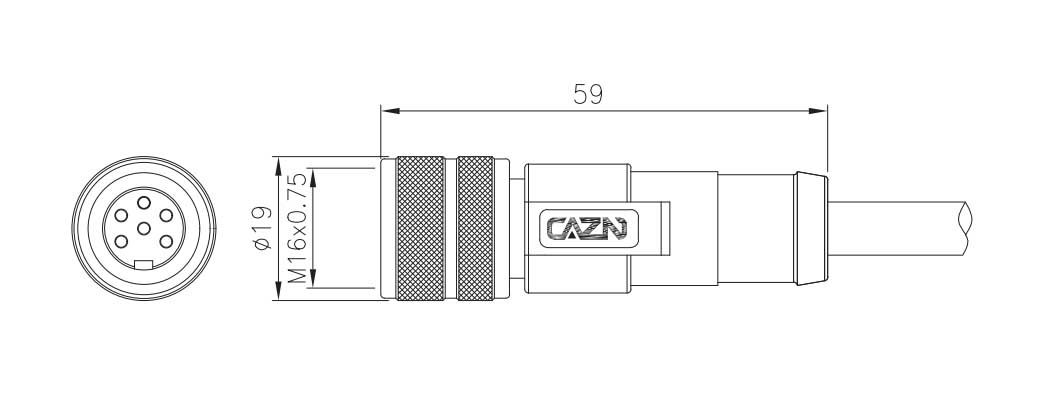

ЧЕРТЕЖ РАЗМЕРОВ

Заказ продукции

Название продукта	Номер продукта S экранированный	Номер продукта. Неэкранированный	Булавки	3D-загрузка	2D-загрузка
M16 прямая розетка переформованная	M16-S2-MWA-xPV-S	M16-S2-MWA-xPV	2 штифта
M16 прямая розетка переформованная	M16-S3-MWA-xPV-S	M16-S3-MWA-xPV	3-контактный
M16 прямая розетка переформованная	M16-S4-MWA-xPV-S	M16-S4-MWA-xPV	4-контактный
M16 прямая розетка переформованная	M16-S5-MWA-xPV-S	M16-S5-MWA-xPV	5-контактный
M16 прямая розетка переформованная	M16-S5A-MWA-xPV-S	M16-S5A-MWA-xPV	5-контактный А-код
M16 прямая розетка переформованная	M16-S6-MWA-xPV-S	M16-S6-MWA-xPV	6-контактный
M16 прямая розетка переформованная	M16-S7-MWA-xPV-S	M16-S7-MWA-xPV	7-контактный
M16 прямая розетка переформованная	M16-S7A-MWA-xPV-S	M16-S7A-MWA-xPV	7-контактный А-код
M16 прямая розетка переформованная	M16-S8-MWA-xPV-S	M16-S8-MWA-xPV	8-контактный
M16 прямая розетка переформованная	M16-S12-MWA-xPV-S	M16-S12-MWA-xPV	12-контактный
M16 прямая розетка переформованная	M16-S14-MWA-xPV-S	M16-S14-MWA-xPV	14-контактный
M16 прямая розетка переформованная	M16-S14A-MWA-xPV-S	M16-S14A-MWA-xPV	14-контактный А-код
M16 прямая розетка переформованная	M16-S16-MWA-xPV-S	M16-S16-MWA-xPV	16-контактный
M16 прямая розетка переформованная	M16-S19-MWA-xPV-S	M16-S19-MWA-xPV	19-контактный
M16 прямая розетка переформованная	M16-S24-MWA-xPV-S	M16-S24-MWA-xPV	24-контактный
