M16 прямая розетка переформованная
УЗНАТЬ БОЛЬШЕ

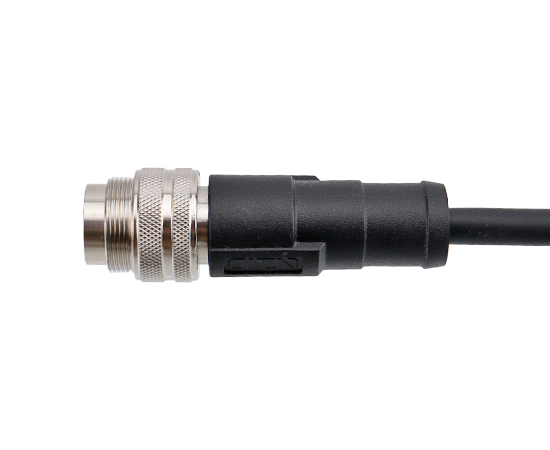

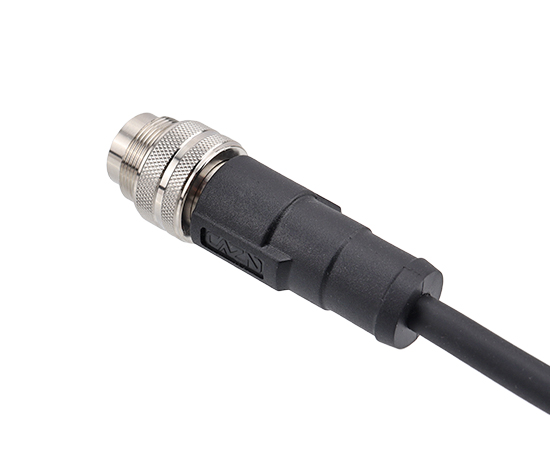

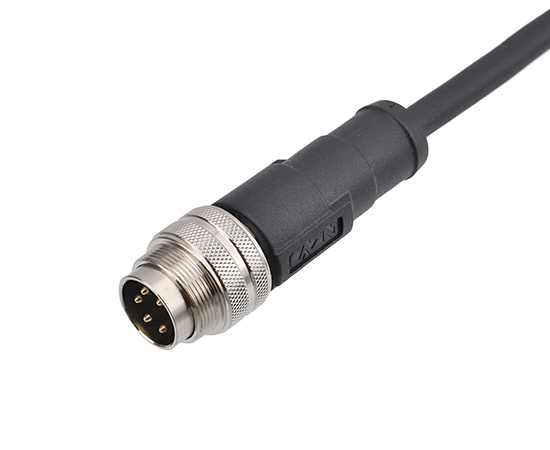

Главная / Продукты / Круговой разъем / M16 / Прямая заглушка / M16 Прямой штекерный разъем, литой под давлением
Прямая заглушка
Разъем европейского стандарта: серия M16
Тип конструкции: прямая литая заглушка
Метод соединения: Пайка
Тип штифта: Мужской
Количество контактов: 2,3,4,5,6,7,8,12,14,16,19,24 штырька
Материал провода: ПВХ
Экранированный: два варианта: экранированный/неэкранированный
Длина кабеля: 1M/2M/5M (настраивается)
Сертификация: CE,RoHS,UL
-
Кодекс продавца:
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь/ Цинковый сплав никель/Латунь никелированная |
| Материал изолятора: | ПА66 |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Диапазон проводки： | PG7: 4~6 мм; PG9: 6~8 мм |
| Контактное сопротивление: | ≤5 мОм |
| Прочность: | ≥ 500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Исполнительный стандарт： | МЭК 61076-2-106-2012 AISG |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M16
Электрическая схема

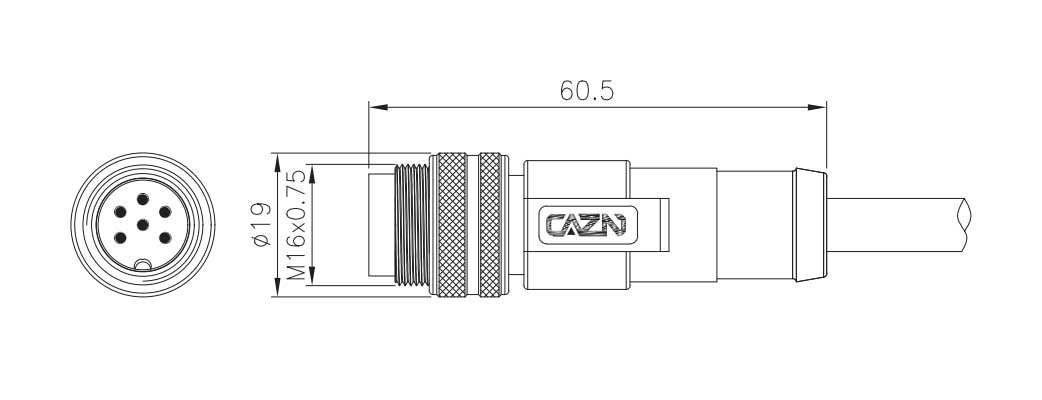

ЧЕРТЕЖ РАЗМЕРОВ
Заказ продукции
| Название продукта | Номер продукта S экранированный | Номер продукта. Неэкранированный | Булавки | 3D-загрузка | 2D-загрузка |
| M16 Прямой штекерный разъем, литой под давлением | M16-P2-MWA-xPV-S | M16-P2-MWA-xPV | 2 штифта | ||
| M16 Прямой штекерный разъем, литой под давлением | M16-P3-MWA-xPV-S | M16-P3-MWA-xPV | 3-контактный | ||
| M16 Прямой штекерный разъем, литой под давлением | M16-P4-MWA-xPV-S | M16-P4-MWA-xPV | 4-контактный | ||
| M16 Прямой штекерный разъем, литой под давлением | M16-P5-MWA-xPV-S | M16-P5-MWA-xPV | 5-контактный | ||
| M16 Прямой штекерный разъем, литой под давлением | M16-P5A-MWA-xPV-S | M16-P5A-MWA-xPV | 5-контактный А-код | ||
| M16 Прямой штекерный разъем, литой под давлением | M16-P6-MWA-xPV-S | M16-P6-MWA-xPV | 6-контактный | ||
| M16 Прямой штекерный разъем, литой под давлением | M16-P7-MWA-xPV-S | M16-P7-MWA-xPV | 7-контактный | ||
| M16 Прямой штекерный разъем, литой под давлением | M16-P7A-MWA-xPV-S | M16-P7A-MWA-xPV | 7-контактный А-код | ||
| M16 Прямой штекерный разъем, литой под давлением | M16-P8-MWA-xPV-S | M16-P8-MWA-xPV | 8-контактный | ||
| M16 Прямой штекерный разъем, литой под давлением | M16-P12-MWA-xPV-S | M16-P12-MWA-xPV | 12-контактный | ||
| M16 Прямой штекерный разъем, литой под давлением | M16-P14-MWA-xPV-S | M16-P14-MWA-xPV | 14-контактный | ||
| M16 Прямой штекерный разъем, литой под давлением | M16-P14A-MWA-xPV-S | M16-P14A-MWA-xPV | 14-контактный А-код | ||
| M16 Прямой штекерный разъем, литой под давлением | M16-P16-MWA-xPV-S | M16-P16-MWA-xPV | 16-контактный | ||
| M16 Прямой штекерный разъем, литой под давлением | M16-P19-MWA-xPV-S | M16-P19-MWA-xPV | 19-контактный | ||
| M16 Прямой штекерный разъем, литой под давлением | M16-P24-MWA-xPV-S | M16-P24-MWA-xPV | 24-контактный |
