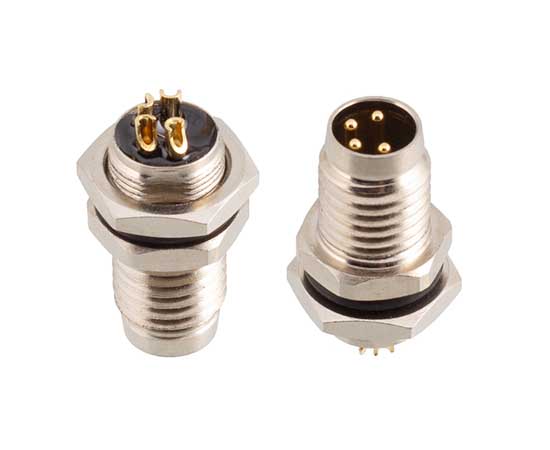

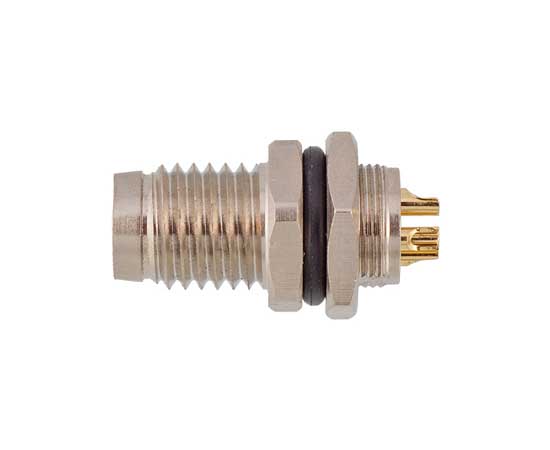

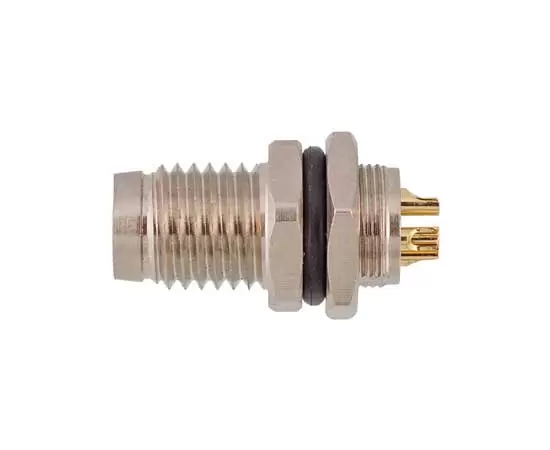

Главная / Продукты / Круговой разъем / M8 / Горпанед на переднем горе / Гнездо M8 для фронтального монтажа (пайка, винт M8*0,5, металлический интерфейс)
Горпанед на переднем горе
Европейский стандартный разъем: серия M8
Тип конструкции: Фронтальный разъем
Метод соединения: Пайка
Тип штифта: Мужской
Количество контактов: 3，4，5，6，8 контактов
Материал кабеля: Одиночные провода
Экранированный: Нет
Длина кабеля: 10 см/20 см/30 см (настраивается)
Сертификация: CE,RoHS,UL
Стандарт: МЭК 61076-2-104
-
Кодекс продавца:
M8-P3A-GWBM8-GK
Информация о продукте
MECHANICAL PARAMETERS
ПАРАМЕТРЫ ПРОДУКТА
| Материал корпуса： | Латунь никелированная/Цинковый сплав никелированный |
| Материал изоляции: | ПА66 |
| Уплотнительный материал： | Эпоксидная смола/Резина |
| Контактный материал： | Латунь/Фосфорная медь позолоченная |
| Степень водонепроницаемости: | IP65/IP67 |
| Сопротивление изоляции: | ≥100 мОм |
| Контактное сопротивление: | ≤5 мОм |
| Долговечность： | ≥500 циклов |
| Применимая температура: | -25℃ ~ +80℃ |
| Стандарт исполнения： | МЭК 61076-2-104 |

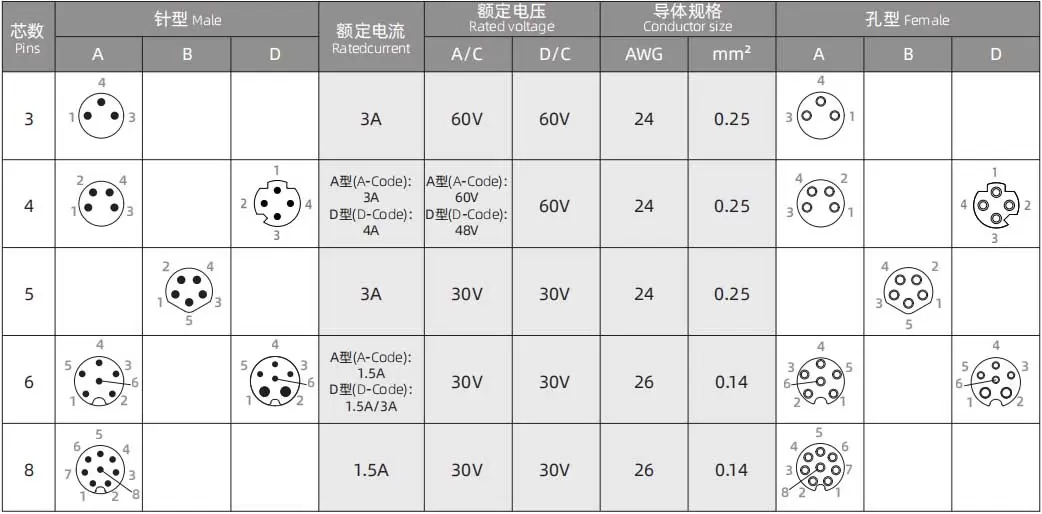

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ M8
Электрическая схема

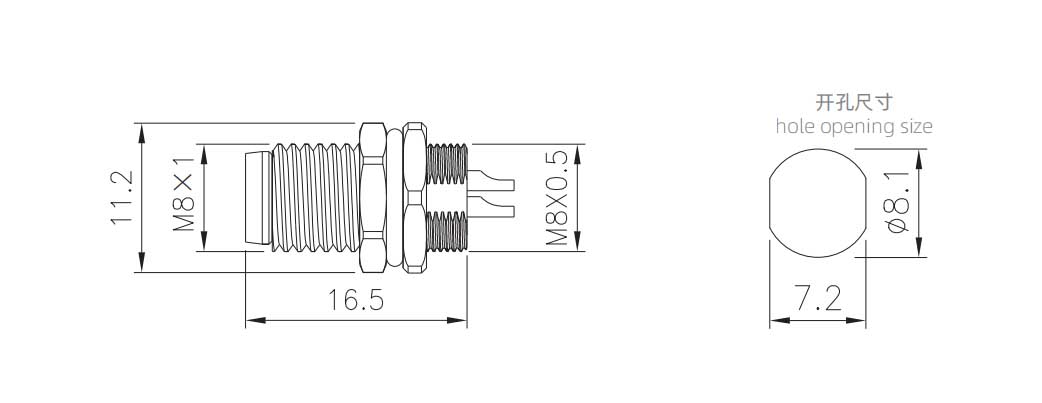

ЧЕРТЕЖ РАЗМЕРОВ

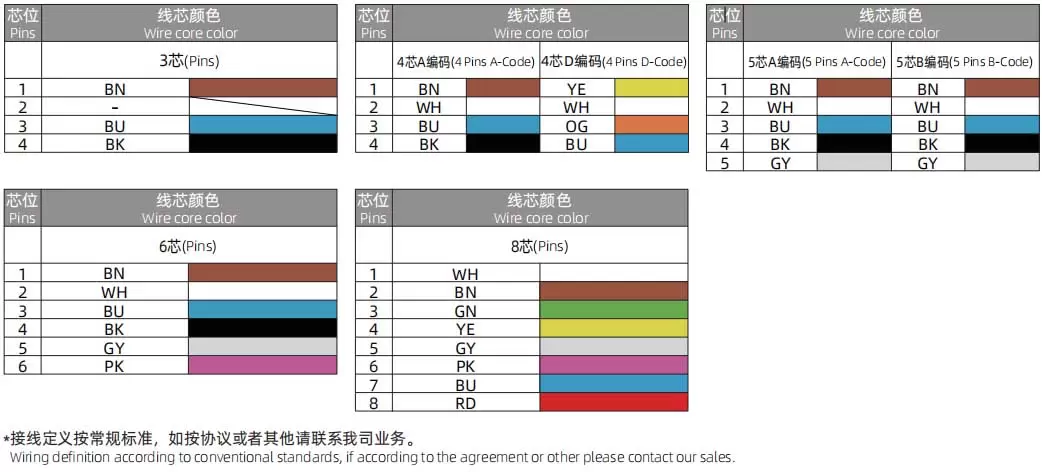

ОПРЕДЕЛЕНИЕ ПРОВОДА
Заказ продукции
| Название продукта | Номер продукта | Булавки | 3D-загрузка | 2D-загрузка |
| Гнездо M8 с передним креплением (металлический интерфейс) | М8-П3А-ГВБМ8-ГК | 3-контактный А-код | ||
| Гнездо M8 с передним креплением (металлический интерфейс) | М8-П4А-ГВБМ8-ГК | 4- контактный А-код | ||
| Гнездо M8 с передним креплением (металлический интерфейс) | М8-П5Б-ГВБМ8-ГК | 5-контактный B-код |
Загрузки
| Каталог продукции | CAZN-Руководство по выбору продукции европейского стандарта |
| Руководство по разъему пропорционального клапана CAZN | Вид |
| Руководство по разъему датчика вибрации CAZN Zhengcheng | Вид |
| CAZN Zhengcheng — Руководство по выбору для тяжелых условий эксплуатации — H2023-2 | Вид |
| Брошюра по выбору пластикового водонепроницаемого соединителя CAZN Zhengcheng-E2024-1 | Вид |
| Руководство по выбору самоблокирующейся серии CAZN Zhengcheng T2023-2 | Вид |
| Брошюра по выбору соединителей европейского стандарта CAZN Zhengcheng-M2023-2 | Вид |
| CAZN Zhengcheng-RJ45 Сигнальная вилка промышленной сети-2023-2 | Вид |
| Специальный разъем CAZN Zhengcheng NMEA-N2023-1 | Вид |
| Разъем американского стандарта CAZN Zhengcheng-26482-MD2023-1 | Вид |
| CAZN-RJ45 Сигнальный штекер промышленной сети-2023-2-английская версия | Вид |
| CAZN-Специальный разъем пропорционального клапана 23-1-английская версия | Вид |
| CAZN-Разъемы для датчиков вибрации 23-1-английская версия | Вид |
СВЯЖИТЕСЬ С НАМИ, ЧТОБЫ ПОЛУЧИТЬ БЕСПЛАТНЫЕ ОБРАЗЦЫ РАЗЪЕМОВ
Обычные продукты могут предоставить несколько бесплатных образцов для тестирования в соответствии с вашими потребностями,
а также могут предоставить индивидуальные характеристики и материалы в соответствии с вашими особыми потребностями.
СВЯЗАННЫЕ РЕШЕНИЯ
-
-
2024-09-06Cazn | Скорость передачи M12 X может достигать 10 ГБ/с (короткое видео на одну минуту)УЗНАТЬ БОЛЬШЕ
-
2024-09-06Cazn | 7/8 разъем (идеальный выбор для реализации цифрового и интеллектуального судоходного оборудования)УЗНАТЬ БОЛЬШЕ
-
2024-09-06Cazn | M12 Сборка с двумя входами (легко удовлетворяет потребности коробок ввода-вывода для соединений с двумя проводами)УЗНАТЬ БОЛЬШЕ
СОПУТСТВУЮЩИЕ ПРОДУКТЫ
-

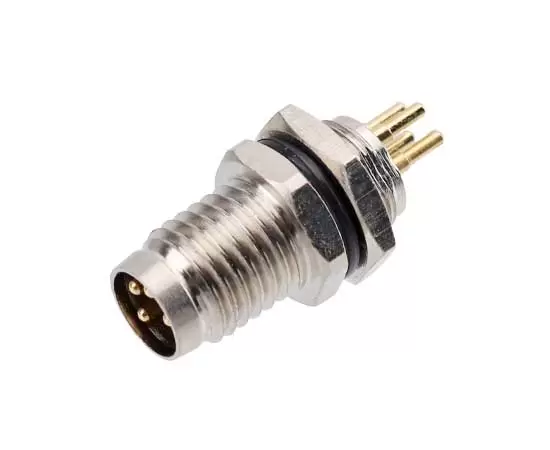

Гнездо M8 с передним креплением (печатная плата, винт M8*0,5, металлический интерфейс)УЗНАТЬ БОЛЬШЕ
-

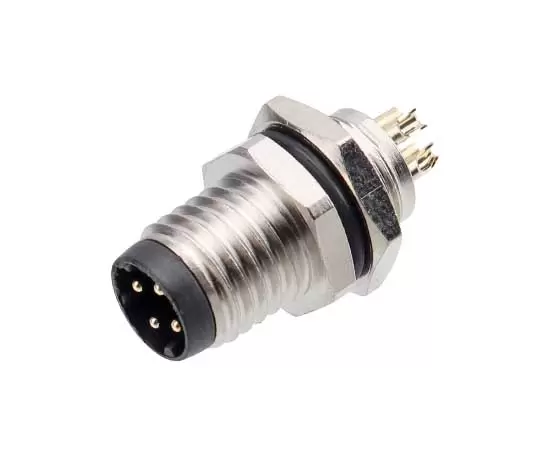

Гнездо M8 для фронтального монтажа (пайка, винт M8*0,5)УЗНАТЬ БОЛЬШЕ
-

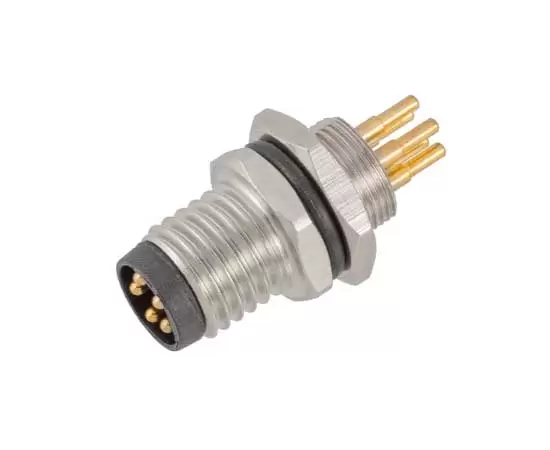

Гнездо M8 с передним креплением (печатная плата, винт M8*0,5)УЗНАТЬ БОЛЬШЕ
-

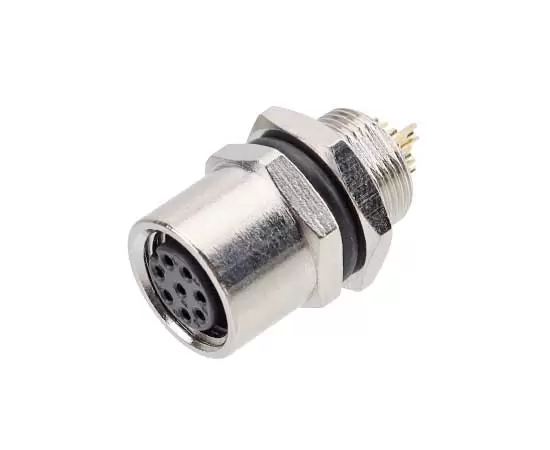

Гнездо M8 для фронтального монтажа (пайка, винт M8*0,5)УЗНАТЬ БОЛЬШЕ
