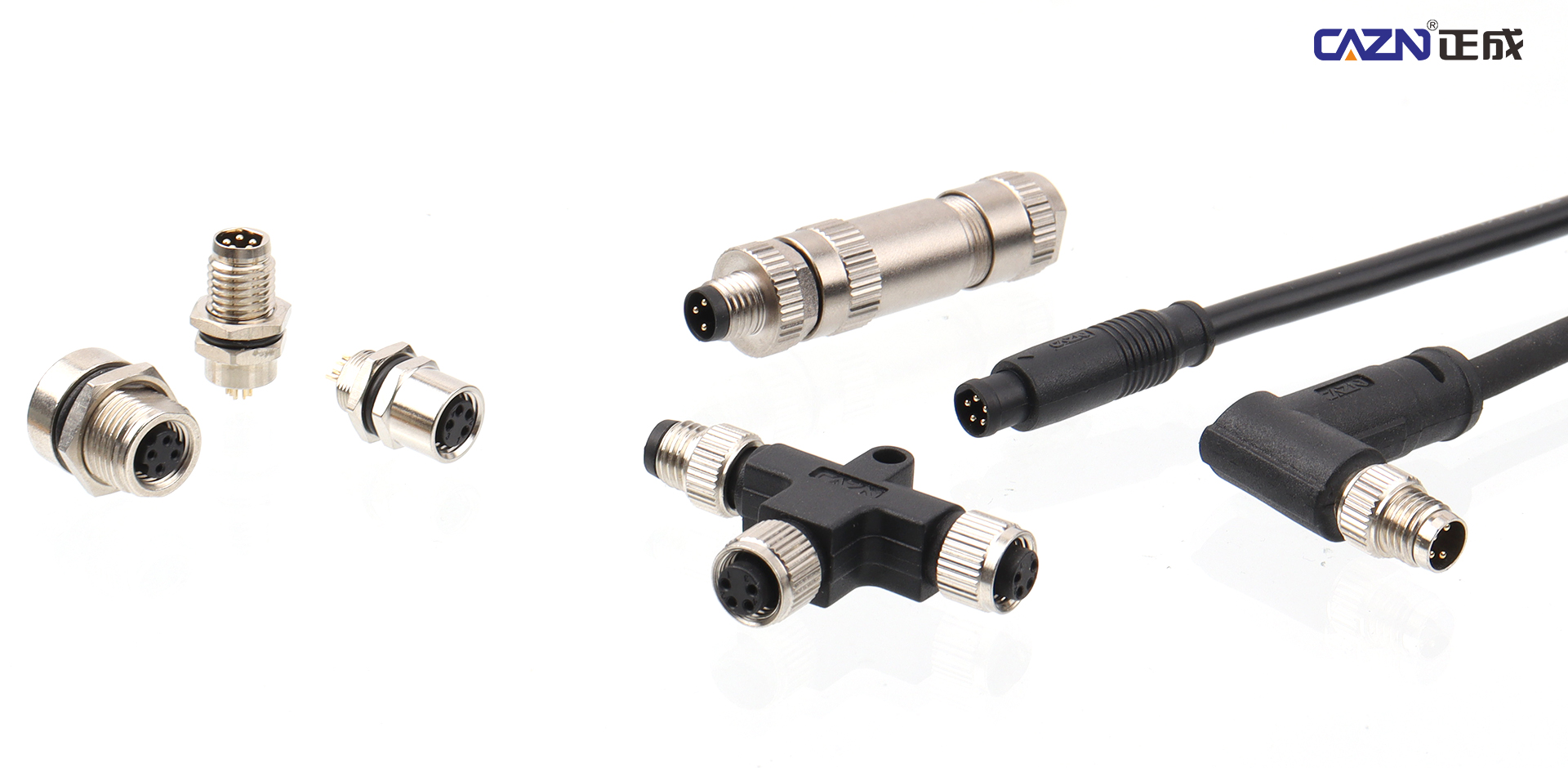

Разъемы М8 представляют собой компактные промышленные разъемы круглой формы с внешним диаметром 8 мм. Они обладают ключевыми преимуществами, включая компактный размер, защиту IP67/IP68, виброустойчивость, устойчивость к высоким и низким температурам, а также упрощенную проводку. Они предназначены для подключения сигналов и низковольтных источников питания в ограниченном монтажном пространстве и в сложных условиях эксплуатации. Разъемы M8 широко используются в промышленной автоматизации, робототехнике, новых энергетических системах, медицинском оборудовании, интеллектуальной логистике и других приложениях, что делает их важным решением для подключения компактного прецизионного оборудования.

1. Промышленная автоматизация — основное приложение

Разъемы M8 являются основным компонентом подключения в промышленной автоматизации и в основном используются для передачи сигналов в компактных датчиках и модулях управления. Они подходят для различных систем автоматизации с ограниченным пространством и могут заменить обычную клеммную проводку, повышая стабильность оборудования и эффективность обслуживания.

Типичные области применения включают миниатюрные датчики, такие как бесконтактные переключатели, фотоэлектрические датчики, датчики температуры/давления/расхода и датчики смещения, а также небольшие электромагнитные клапаны, миниатюрные пневматические цилиндры, энкодеры, модули распределенного ввода-вывода ПЛК, блоки управления полевой шиной, точки контроля станков и модули контроля на автоматизированных производственных линиях.

Разъемы M8 особенно подходят для применений, где пространство на панели ограничено, требуется легкая проводка, а количество сигнальных цепей относительно невелико. Их герметичная структура соединений может помочь уменьшить количество сбоев проводки, вызванных пылью, влагой и загрязнением маслом в промышленных условиях.

Разъемы М8 служат стандартными интерфейсами для многих миниатюрных промышленных датчиков, обеспечивая как передачу сигнала, так и питание:

Примечание. Конфигурации с кодировкой А с 3–5 контактами обычно используются для поддержки питания 24 В постоянного тока и передачи сигналов.

2. Промышленные роботы и интеллектуальное мобильное оборудование

Благодаря высокой виброустойчивости, гибкости и компактным размерам разъемы M8 хорошо подходят для ограниченного внутреннего пространства и условий динамического движения роботизированного оборудования.

В легких промышленных роботизированных манипуляторах и коллаборативных роботах разъемы M8 используются для подключения сигналов и питания к исполнительным органам, датчикам суставов и энкодерам серводвигателей. Конфигурация с 6 контактами обеспечивает передачу как мощности, так и сигнала, а конструкция экранированного металлического корпуса помогает снизить помехи, вызванные непрерывным механическим движением.

Разъемы M8 также широко используются в AGV и AMR для датчиков обнаружения препятствий, модулей сигналов движения и интерфейсов мониторинга состояния. Их компактная конструкция и виброустойчивое соединение помогают поддерживать стабильные электрические соединения при высокочастотном движении и снижают риск выхода из строя контактов из-за вибрации.

Различные конфигурации кодирования позволяют разъемам M8 поддерживать разные уровни промышленной связи:

Примечание. В разъемах с кодом D используется конструкция с механическими шпонками, обеспечивающая правильное подключение дифференциальных сигналов Ethernet и предотвращающая неправильное соединение, которое может потенциально повредить оборудование.

3. Оборудование машинного зрения и прецизионного контроля

Разъемы M8 обеспечивают стабильное соединение для компактных систем машинного зрения и прецизионного оборудования сбора данных, где требуется надежная передача сигнала.

Типичные области применения включают миниатюрные промышленные камеры, системы визуального освещения и модули получения изображений, где разъемы M8 могут использоваться для интерфейсов питания и триггерных сигналов. Экранированные конфигурации помогают повысить устойчивость к электромагнитным помехам, обеспечивая стабильную передачу в прецизионных системах визуализации.

Разъемы M8 также используются в упаковочном оборудовании для полупроводников, системах контроля пластин и прецизионных приборах для контроля интерфейсов миниатюрных датчиков. Их компактный размер делает их подходящими для производства полупроводников, где оборудование требует высокой точности, ограниченного пространства для установки и контролируемой чистоты.

4. Новая энергетика и уличное интеллектуальное оборудование

Благодаря своим сильным возможностям защиты вне помещений разъемы M8 подходят для сложных условий эксплуатации, характерных для нового энергетического и интеллектуального наружного оборудования.

В фотоэлектрических системах и системах хранения энергии разъемы М8 могут использоваться для подключения сигналов к модулям мониторинга цепочек, датчикам температуры и влажности окружающей среды, а также датчикам освещенности. Их защитная конструкция позволяет им противостоять перепадам температуры наружного воздуха, дождю и другим воздействиям окружающей среды.

Разъемы M8 также широко используются в светодиодных дисплеях, устройствах управления интеллектуальным наружным освещением, ландшафтном освещении и камерах наружного наблюдения для соединения модулей и управления сигналами.

Конфигурации с классом защиты IP67 выдерживают воздействие дождя, пыли и солнечного света, помогая поддерживать стабильную работу наружного оборудования в течение продолжительных периодов времени.

5. Пищевое, медицинское и лабораторное оборудование.

Благодаря водостойкости, коррозионной стойкости и пригодности для чистых сред разъемы M8 могут использоваться в оборудовании, работающем в соответствии со строгими требованиями гигиены или очистки.

В пищевой промышленности разъемы M8 используются для систем CIP-мойки, определения положения клапанов на разливочном оборудовании, а также для интерфейсов датчиков и управления на упаковочном оборудовании для пищевых продуктов. Конфигурации из нержавеющей стали в сочетании с высокими классами защиты могут выдерживать частое мытье водой и воздействие чистящих или дезинфицирующих растворов.

В медицинском и лабораторном оборудовании разъемы M8 обычно используются для подключения датчиков в портативных медицинских испытательных устройствах, портативном ультразвуковом оборудовании, мониторах кислорода в крови и системах микрофлюидных чипов.

Позолоченные контакты могут обеспечить стабильную передачу биологических электрических сигналов низкого уровня, а подходящие экологически чистые материалы могут удовлетворить требования безопасности компактного прецизионного медицинского оборудования.

6. Умная логистика и автоматизированное торговое оборудование

Разъемы M8 подходят для плотной проводки и высокочастотных условий эксплуатации, характерных для автоматизации логистики и погрузочно-разгрузочного оборудования.

Типичные области применения включают датчики, счетные модули и концевые выключатели, установленные на интеллектуальных конвейерных системах, сортировочных машинах и оборудовании для сканирования посылок.

Компактный размер разъемов M8 позволяет им вписываться в плотно расположенные схемы проводки, обычно встречающиеся на конвейерном и сортировочном оборудовании. Это может упростить прокладку кабеля и снизить сложность обслуживания.

Их устойчивость к износу и вибрации также делает их пригодными для логистического оборудования, работающего непрерывно в течение длительных периодов времени.

7. Автомобильная и строительная техника

Разъемы М8 также используются в компактных автомобильных электронных системах управления и модулях мониторинга строительной техники.

В автомобильной промышленности их можно использовать в миниатюрных автомобильных датчиках, камерах помощи при парковке и интерфейсах малых сигналов для электронных блоков управления транспортных средств. Их конструкция выдерживает вибрацию во время эксплуатации автомобиля и колебания рабочей температуры.

В строительной технике, горнодобывающем оборудовании и оборудовании для производства стали разъемы М8 могут использоваться с гидравлическим оборудованием, датчиками давления и датчиками контроля состояния оборудования. Эти приложения требуют решений для подключения, способных надежно работать в сложных промышленных условиях, обеспечивая при этом точный сбор данных об оборудовании.

Примечание. Разъемы M8 могут быть сконфигурированы с различным количеством контактов, например, с 3-, 4- и 5-контактными версиями, а также с различными вариантами кодирования, включая конструкции с кодировкой A, B и D. Эти конфигурации поддерживают различные электрические функции, включая передачу питания плюс сигнал, двунаправленную связь и связь по полевой шине. В практических приложениях разъем следует выбирать в соответствии с интерфейсом оборудования и требуемой функцией передачи.

Краткое руководство по выбору разъема M8

Заключение

Разъемы M8 в первую очередь предназначены для компактного оборудования, требующего маломощных соединений с малым и средним сигналом в сложных условиях окружающей среды. По сравнению с разъемами M12, которые чаще используются в приложениях с большими токами и высокой плотностью сигналов, разъемы M8 ориентированы на легкие и точные соединения для компактного интеллектуального оборудования и прецизионных промышленных систем.

Различные конфигурации контактов позволяют разъемам M8 соответствовать различным требованиям приложений. Версии с 3 и 4 контактами обычно используются для стандартных датчиков и сигналов управления освещением, а конфигурации с 6 и 8 контактами могут поддерживать несколько сигнальных цепей в робототехнике и прецизионном контрольно-измерительном оборудовании.

Для разработчиков оборудования выбор правильного разъема M8 требует учета места для установки, электрических функций, кодирования, количества контактов, защиты окружающей среды, электромагнитных помех и требований к прокладке кабеля. Благодаря соответствующему сочетанию этих характеристик разъемы CAZN M8 могут обеспечить компактное и надежное решение для подключения широкого спектра приложений промышленного и интеллектуального оборудования.
