КАЗН | Разъемы M8: требования к монтажу на панели и к пространству на конце кабеля

Aug 27, 2026

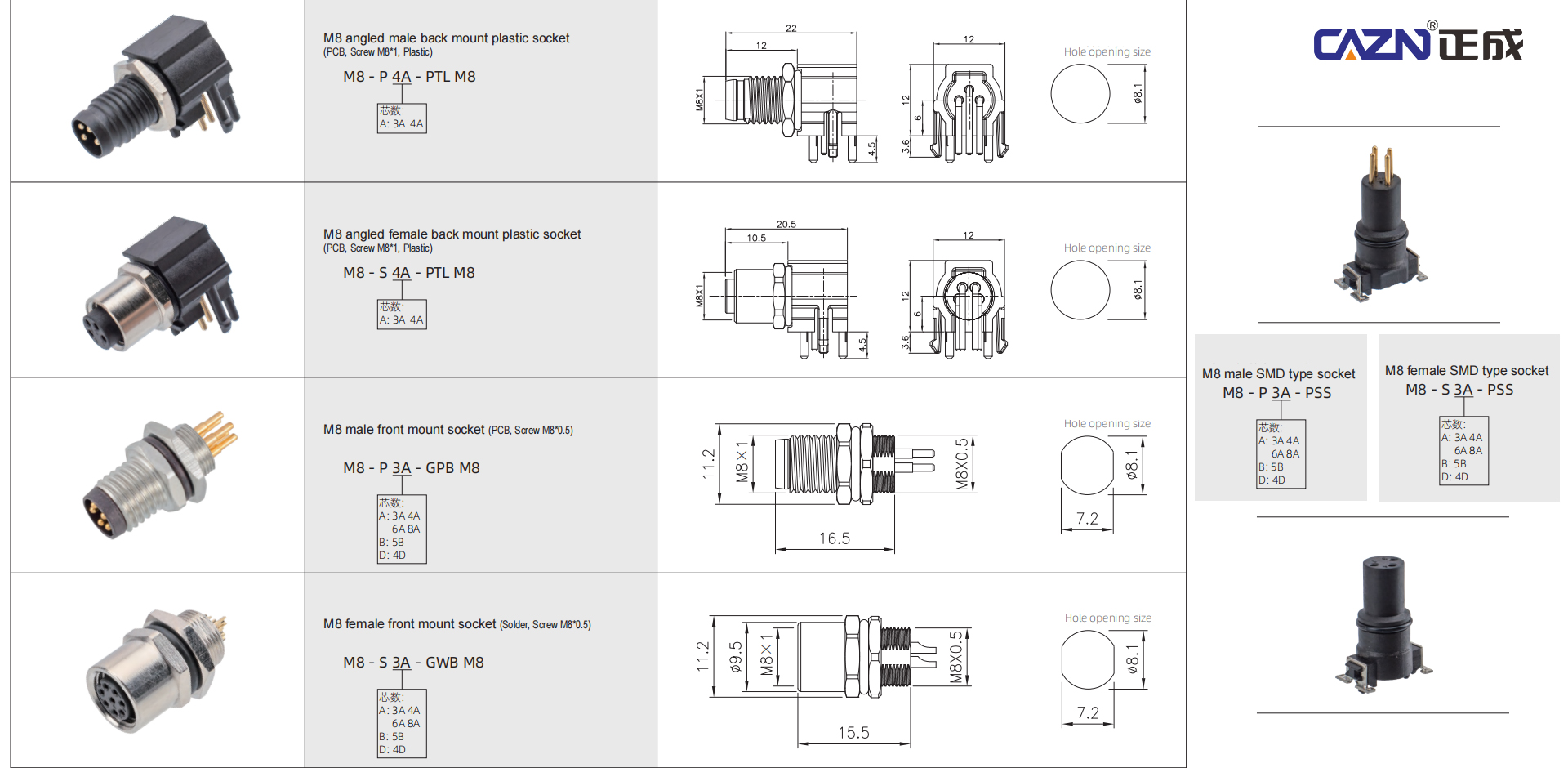

Разъемы М8


Тип монтажа на панели (гнездо для панели/PCB): Крепится к панели корпуса оборудования или печатной плате, штыри припаиваются к печатной плате и внешне соединяются с заглушкой на конце кабеля.


Тип конца кабеля (заглушка, предварительно отформованная/сборка на месте): встроен в конец кабеля и используется в качестве подвижного ответного конца.




1. Основные различия в установке


Монтаж на панели M8 (сторона стационарного оборудования)


1. Монтаж на панели: в панели сделано монтажное отверстие. Корпус резьбового разъема проходит через панель и фиксируется гайкой на внутренней стороне оборудования. Задние контакты/колпачки для пайки расположены внутри корпуса и подключаются к печатной плате или внутренним проводам.


2. Тип прямой пайки печатной платы: контакты припаиваются непосредственно к печатной плате. Корпус разъема проходит через отверстие корпуса, обнажая сопряженный интерфейс снаружи. Доступны две конструкции: прямые штифты и прямоугольные штифты под углом 90°.


3. Распределение пространства: часть разъема расположена снаружи корпуса оборудования (сопрягаемая резьба), а часть занимает внутреннее пространство оборудования (контакты для пайки и монтажная гайка).


Конец кабеля M8 (подвижная сторона кабеля)


Существует два типа: предварительно отформованная цельная конструкция и винтовая/обжимная конструкция для сборки на месте. Весь корпус разъема расположен снаружи оборудования, и в корпус входит только кабель. Корпус разъема не занимает внутреннего пространства корпуса. Доступны конфигурации с прямым и угловым кабельным выводом под углом 90°.


2. Влияние на использование пространства оборудования


1. Корпус оборудования и внешнее пространство.


Тип крепления на панели


В корпусе необходимо оставить только стандартное монтажное отверстие M8. Интерфейс расположен заподлицо с корпусом и имеет очень небольшой внешний выступ, что делает его пригодным для плотной компоновки с несколькими разъемами. Минимальное расстояние между центрами разъемов составляет примерно 12 мм, что позволяет размещать интерфейсы с высокой плотностью размещения.


Зазор должен быть оставлен для использования гаечного ключа при затягивании или ослаблении резьбового соединения. При подключении прямой вилки на конце кабеля ответная вилка на конце кабеля будет выступать наружу из оборудования на определенную длину.


Тип с кабельным наконечником (со стороны оборудования с использованием гнезда для монтажа на панели с кабельным хвостовиком)


Если на стороне оборудования используется «розетка для монтажа на панели с кабельным наконечником», отверстие корпуса простое, но корпус разъема и формованная оболочка кабеля полностью расположены снаружи оборудования. Когда несколько разъемов расположены рядом, больший внешний диаметр формованной оболочки кабеля требует большего расстояния между интерфейсами, что затрудняет размещение с высокой плотностью размещения.


Дополнительное примечание. Угловой разъем на конце кабеля может изменить направление прокладки кабеля, позволяя прокладывать кабель близко к поверхности корпуса и уменьшая пространство, занимаемое внешним изгибом кабеля.


2. Внутреннее пространство шкафа для оборудования — ключевое отличие


Тип для монтажа на панели с внутренней фиксацией гайкой: Внутренний корпус должен вмещать стопорную гайку, шайбу и заднюю чашку для пайки/проволоку для пайки. Эти компоненты занимают глубину за панелью. Помехи могут легко возникнуть в тонких корпусах или в приложениях, где разъем расположен близко к печатной плате. Установка на заднюю панель позволяет уменьшить внутреннее выступание и подходит для тонких корпусов.


Угловой тип печатной платы для монтажа на панели: штифты под прямым углом 90° позволяют расположить печатную плату параллельно панели, что значительно экономит пространство в направлении глубины корпуса. Эта конфигурация является предпочтительным выбором для небольших датчиков и миниатюрных модулей ввода-вывода. Разъем для монтажа на панели с прямыми контактами занимает больше места в направлении, перпендикулярном печатной плате и панели.


Тип конца кабеля (только вилка, без розетки на панели): Корпус разъема полностью находится вне корпуса. Только кабель необходимо проложить внутри оборудования. Здесь нет места, занимаемого монтажной гайкой или контактами под пайку, а это означает, что сам корпус разъема не занимает внутреннего пространства корпуса.


Недостаток: вилку на конце кабеля нельзя использовать непосредственно на стороне оборудования. Со стороны оборудования по-прежнему требуется розетка для монтажа на панели. Разъем на конце кабеля — это только одна сторона кабельного соединения.


3. Занятость места на печатной плате


Тип печатной платы для монтажа на панели: разъем M8 занимает контактную площадку на печатной плате. Прямые выводы занимают вертикальную высоту, тогда как прямоугольные выводы в основном занимают плоское пространство печатной платы и имеют очень небольшую высоту, что делает их подходящими для низкопрофильных корпусов.


Тип конца кабеля: разъем не припаивается непосредственно к печатной плате. Если в оборудовании используется разъем для монтажа на панели с кабельным наконечником, то кабельный наконечник необходимо подключить к печатной плате, что требует дополнительного места для проводки. Это обеспечивает более гибкую компоновку печатной платы, но увеличивает сложность проводки.



3. Выбор разъема M8: компромиссы с точки зрения пространства


Элемент сравненияПанельная розетка M8Разъем M8 на конце кабеля
Внешний вид оборудованияКомпактный интерфейс, поддерживающий схемы с несколькими разъемами высокой плотностиУвеличенный корпус вилки; угловой тип позволяет оптимизировать прокладку кабеля, но требует большего расстояния между соседними разъемами
Внутренний корпусЗанимает внутреннее пространство для гайки и штифтов под пайку; Тип печатной платы под прямым углом позволяет оптимизировать глубину корпусаКорпус разъема остается снаружи; в корпус входит только кабель; со стороны оборудования по-прежнему требуется розетка для монтажа на панели
Занятие печатной платойПрямые штифты занимают вертикальную высоту; прямоугольные штифты в основном занимают плоское пространствоНе занимает места на печатной плате напрямую, но требует дополнительной проводки.
Подходящие космические сценарииПлотные панели с несколькими разъемами, небольшие корпуса датчиков; Предпочтителен прямоугольный тип печатной платы.Повороты внешнего кабеля ограничены, и требуется прокладка кабеля под прямым углом; модификации полевой проводки


Тип монтажа на панели больше подходит для «сведения» интерфейса подключения на панели оборудования / печатной плате и оптимизации внешнего пространства, но это происходит за счет места для установки и подключения проводов на внутренней стороне панели.


Тип кабельного конца позволяет перенести требования к пространству в сторону внешней прокладки кабеля. Вариант с прямым углом обеспечивает большую гибкость для узких каналов прокладки и не требует открытия панели при использовании в качестве концевого разъема кабеля.


В реальной конструкции оборудования тип крепления на панели часто крепится к панели корпуса в качестве интерфейса оборудования и сочетается с угловой заглушкой на конце кабеля для компактной прокладки внешнего кабеля. Эта комбинация может достичь оптимального баланса между внутренними и внешними ограничениями пространства.
